EZDML快速生成若依（Ruoyi）多模块全套代码和文档

发表于 更新于 分类于 ， ，

EZDML新版支持快速生成若依（Ruoyi）多模块工程代码和文档的模板。跟之前生成Ruoyi-fast单模块相比，多模块版有全新的变化：

  • 完全独立，拷贝两个目录就可以集成到已有系统中
  • 集成EZJDBC服务，启动后EZDML可直连，共享若依的数据库连接
  • 集成Swagger UI，自动生成REST调试接口和Swagger文档
  • 集成单元测试，自动生成单元测试代码
  • 集成Markdown，自动生成接口文档说明
  • 脚本机制，提供脚本规则上下文，支持输出JAVA和SQL脚本代码，实现自定义业务逻辑

下面简单介绍一下。

以下操作基于EZDML for win64 v3.69进行。

下载GIT模板

以往EZDML都是自带代码模板，但若依的工程比较大，搞得安装包很臃肿。因此从EZDML 3.68起，较大的模板转到GIT仓库，方便维护更新。EZDML在生成代码时发现模板缺失会提示用户先行下载，为避免节外生枝，我们这里先行下载。

EZDML生成若依（Ruoyi）多模块工程代码模板GIT仓库链接如下：

https://gitee.com/huzgd/RuoYi_ezdml.git

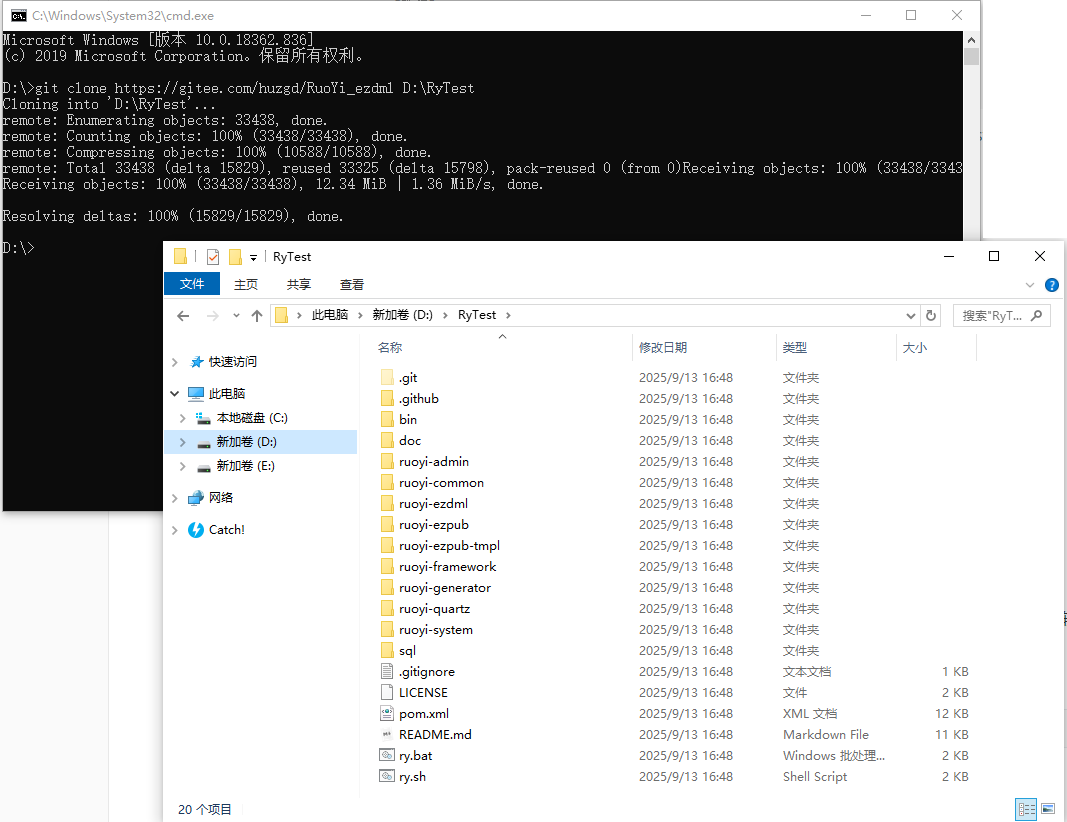

假定本地目录为D:\RyTest，我们执行以下命令拉取代码和模板到D:\RyTest（须确保此目录为空或不存在）：

1
git clone https://gitee.com/huzgd/RuoYi_ezdml.git D:\RyTest

得到一个标准的maven工程：

这个工程中，EZDML相关的目录有三个：

  • ruoyi-ezdml——EZDML的运行框架（需添加到root/admin的pom.xml编译安装）
  • ruoyi-ezpub——EZDML生成的代码（由EZDML生成，需添加到root/admin的pom.xml编译安装）
  • ruoyi-ezpub-tmpl——代码模板（不需要添加到root/admin的pom.xml，不参与编译安装）

其它目录均为若依的官方内容（参见 https://gitee.com/y_project/RuoYi ，目前版本为4.8），只是修改了根目录和ruoyi-admin的pom.xml增加依赖内容，以及增加了为方便演示用的h2文件数据库。

配置运行

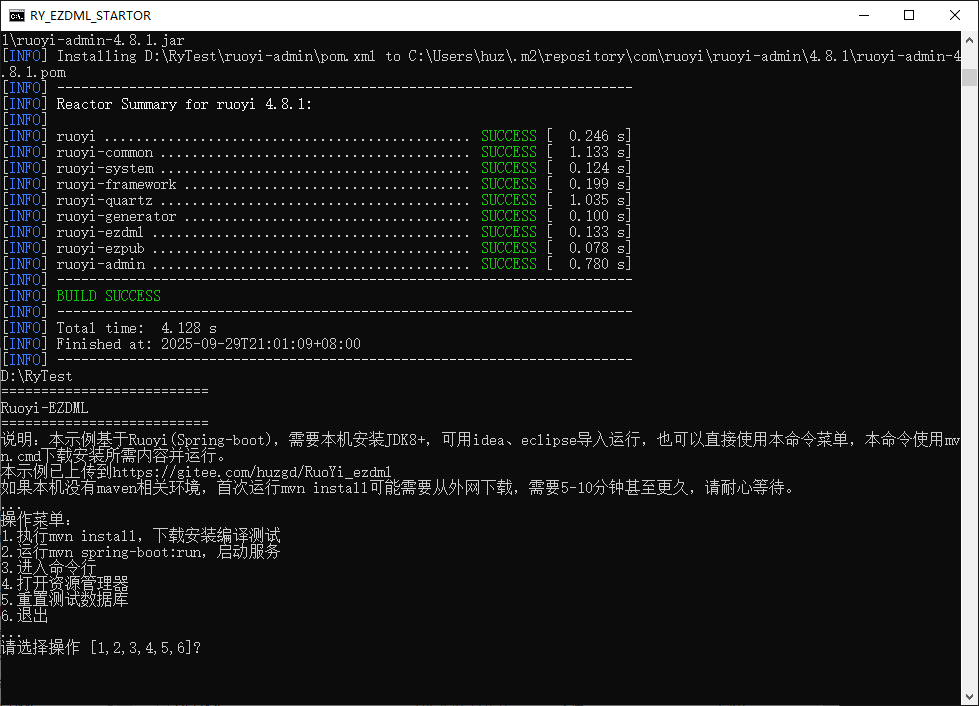

跟以往一样，执行根目录的ryezstart.cmd，可以直接通过命令行安装运行：

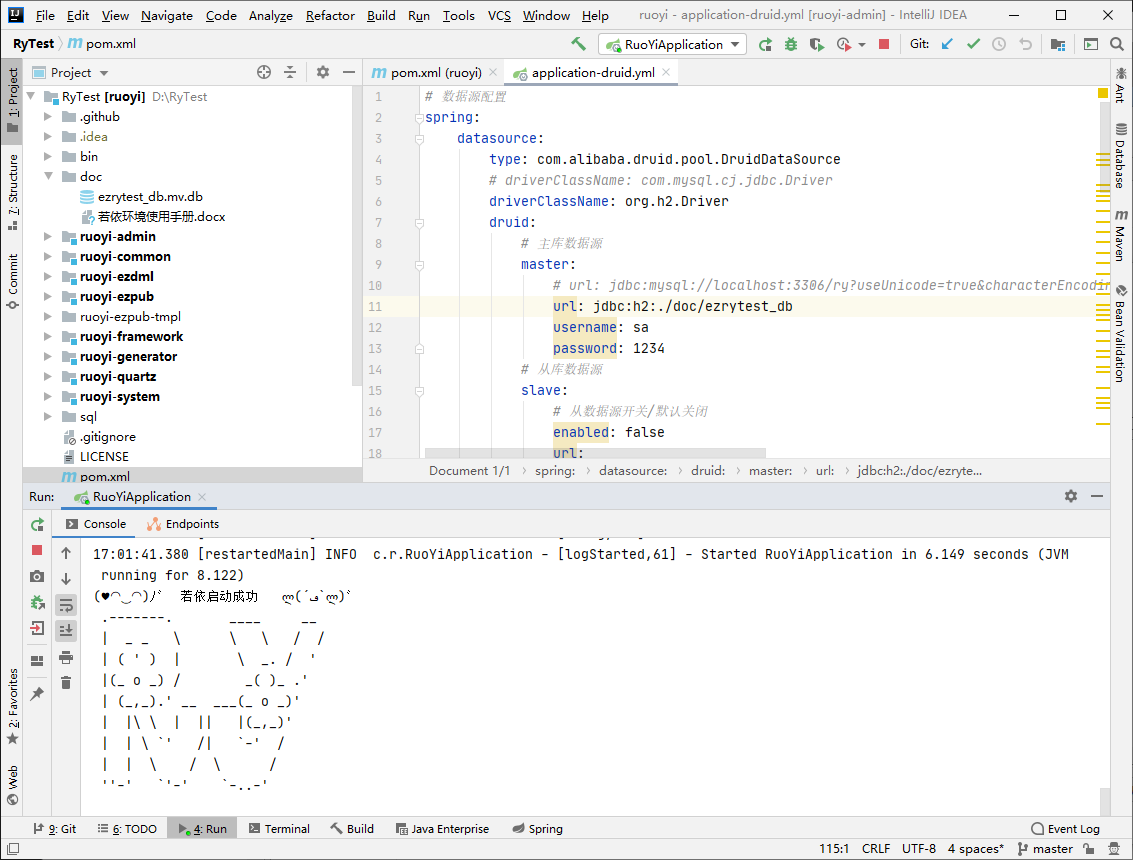

不过这回我们换下口味，改用IDE试试。用idea打开工程，也是可以直接编译运行的：

注：若依官方默认使用MYSQL，这里为了方便演示，我们使用了预先配置好的h2文件数据库（./doc/ezrytest_db.mv.db，正常./doc是定位在根目录，但有时会定到ruoyi-admin下，因此在那也放了一份），且已经创建好了若依的系统表并执行官方初始化脚本；你可以按自己的需要更改为连接自己的数据库。

启动成功后，在浏览器打开：

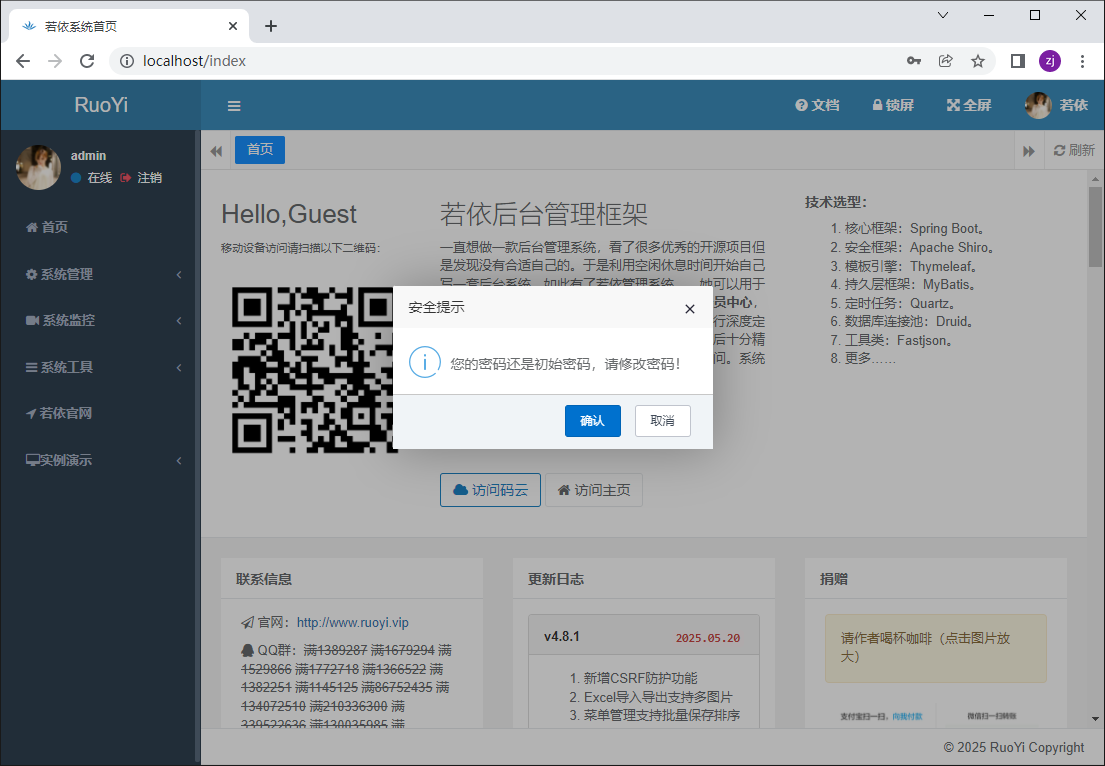

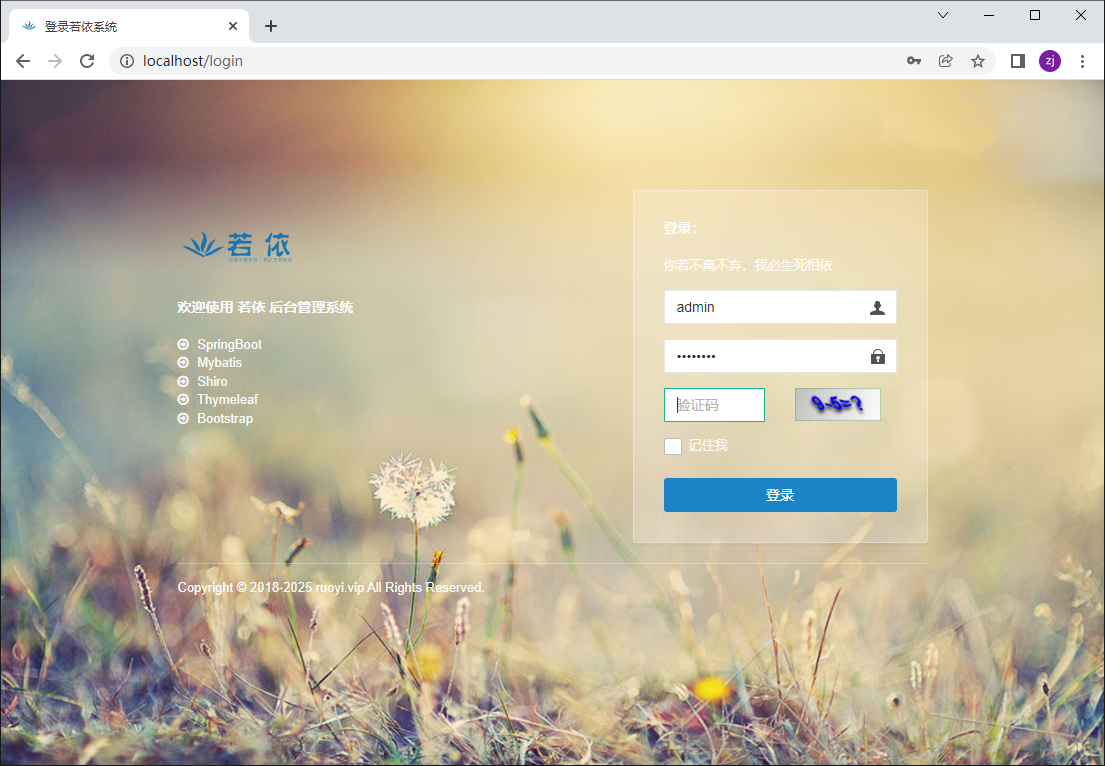

输入初始用户名密码admin/admin123，登录后就是标准的若依系统了：

修改代码后，系统会自动重启（可开启Hot-swap减少重启），因此后面我们会频繁地重启登录系统，为减少登录工作，建议作以下配置处理：

  • 修改初始密码
  • 关闭验证码——修改application.yml，设置shiro.user.captchaEnabled为false
  • 使用固定缓存——修改ehcache-shiro.xml，设置磁盘缓存位置如：diskStore path=”D:/RyTest/ezry_ehcache”
  • 启用固定Shiro密钥——修改application.yml，设置shiro.cookie.cipherKey（需要自己生成密钥，如果懒得弄，可用我的：mX1Pm8UiPttK19chEvbjXg==）
  • 记住密码

经过以上配置后，浏览器就可以记住密码，重启后不再需要登录了。

生成模型

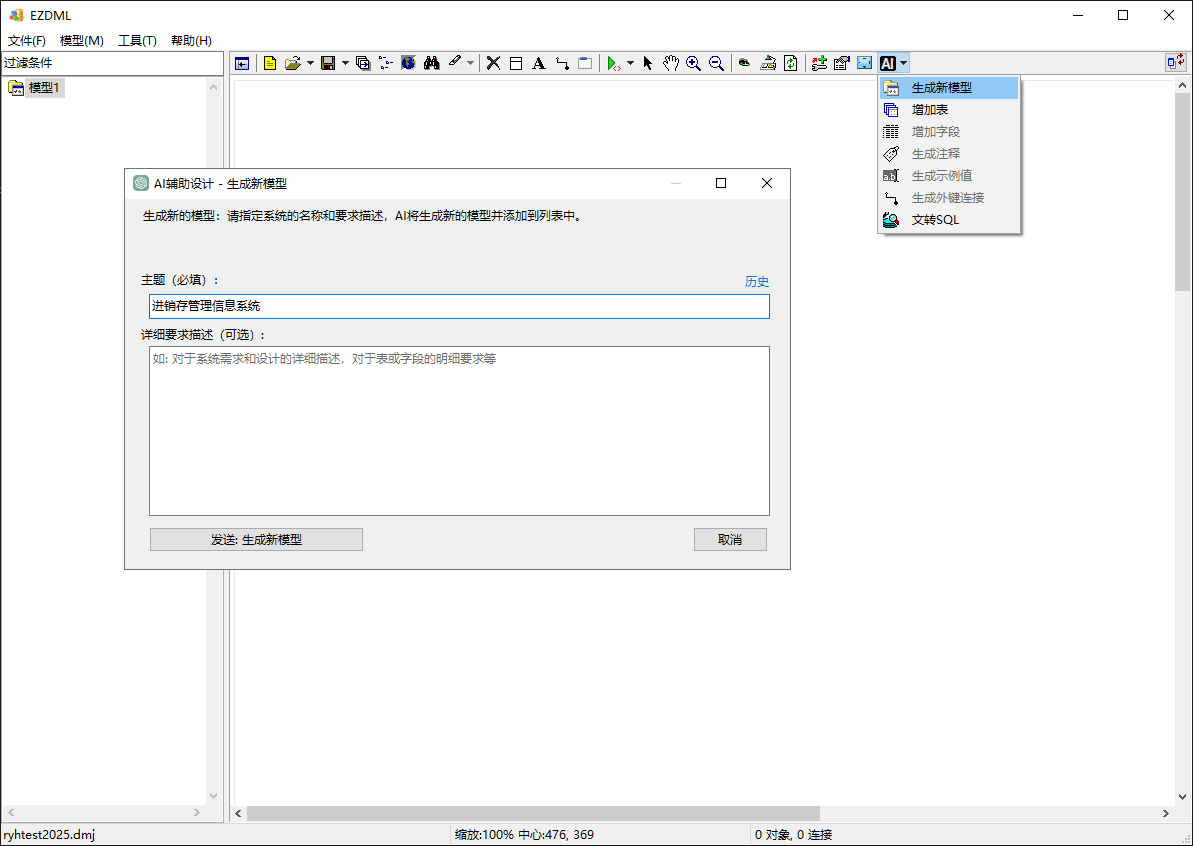

接下来我们用EZDML生成一个演示模型。打开EZDML，新建文件，执行“AI助手|生成新模型”命令：

这里我们直接取主题为“进销存管理信息系统”进行生成。

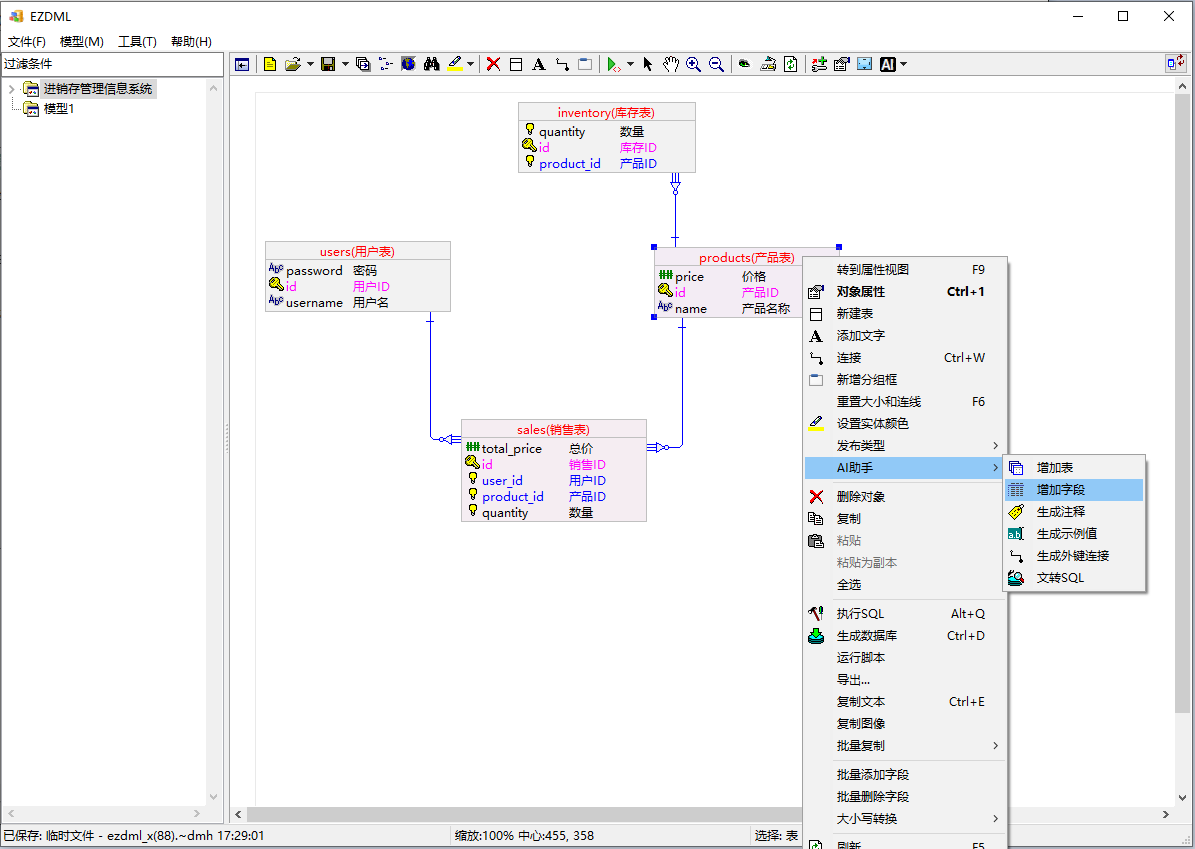

生成模型较简单，字段较少，我们丰富下。选中产品表，右键“AI助手|增加字段”：

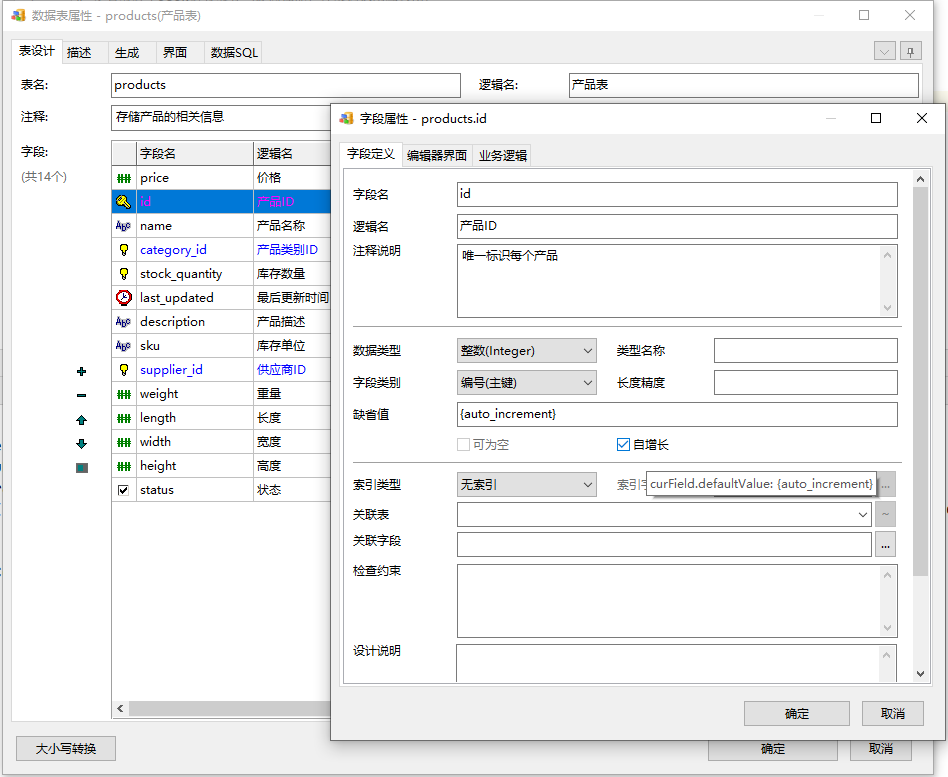

分别选中产品、库存、销售三个表重复地执行了几次“AI助手|增加字段”，同时设置主键ID均为自增长：

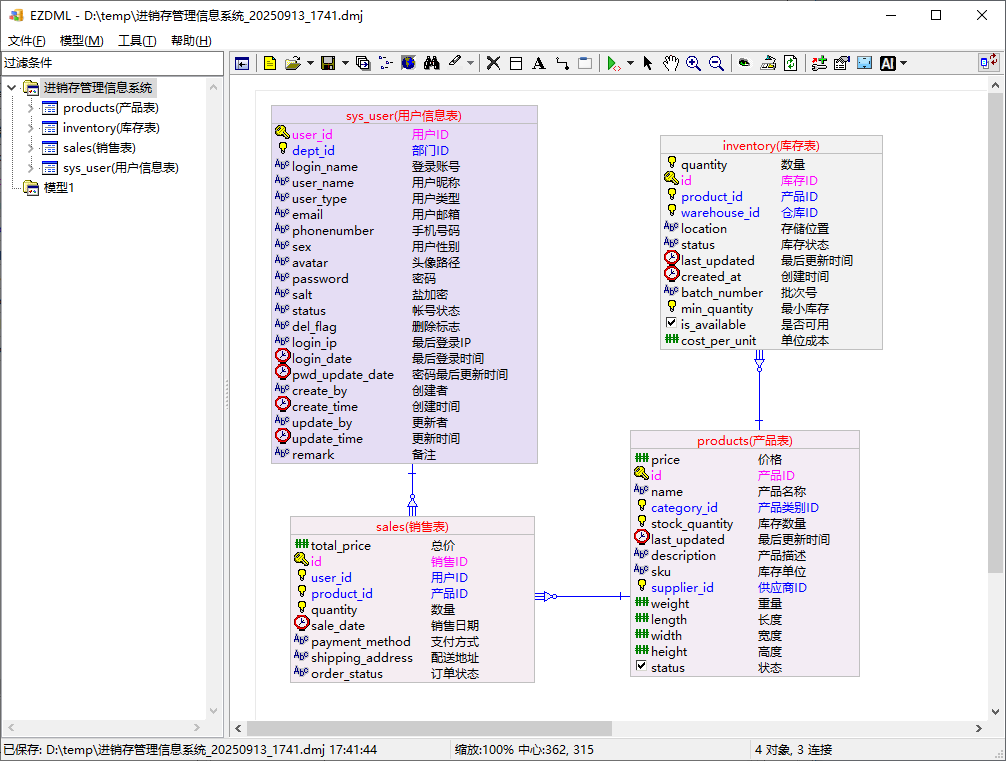

然后引入若依系统用户表替换users，最终得到以下表结构：

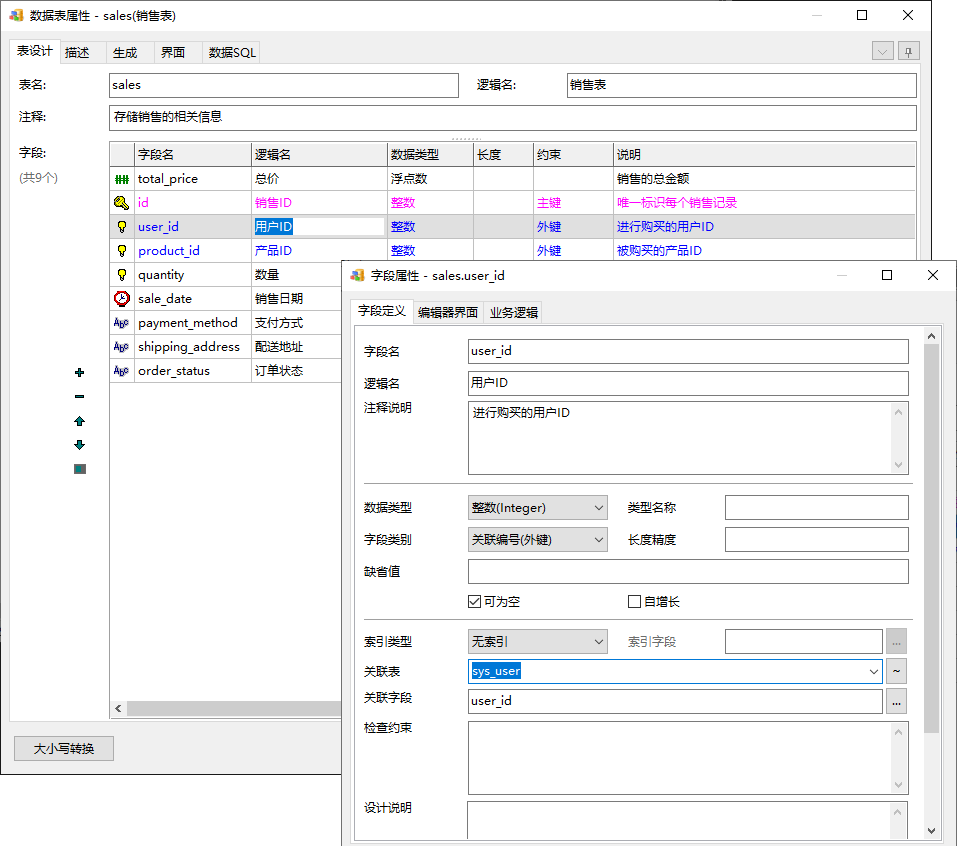

注：由于若依已经有用户表，故删除生成的users用户表，从在线文件（ http://ezdml.com/v/?sid=8199fce3e90d4102b61ae58fdb772556 ）的模型中复制粘贴若依的系统表sys_user，并将sales.user_id的外键引用改为指向若依的sys_user.user_id：

又：此模型文件也提交到GIT仓库/doc目录了，懒得生成的话也可以直接用。

生成代码

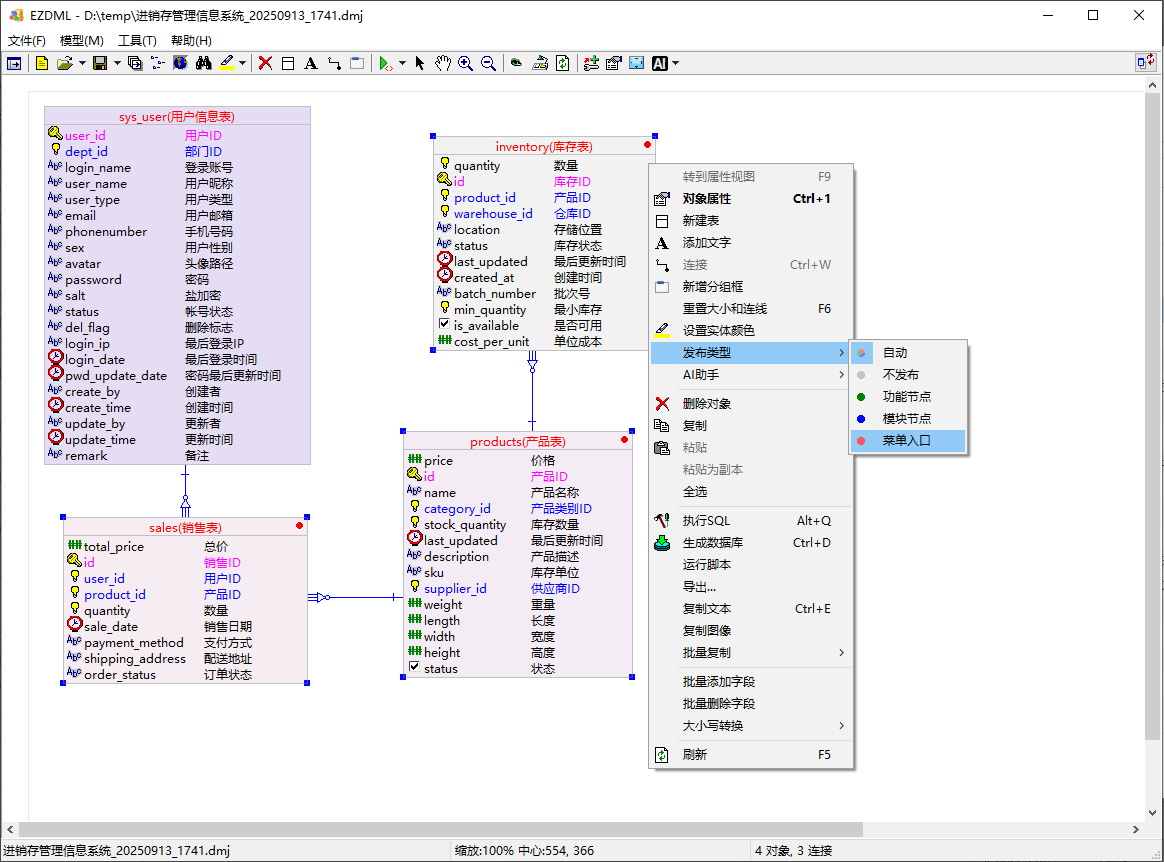

接下来我们为产品、销售、库存生成代码。首先将这三个表的发布类型设置为“菜单入口”，表示要发布成若依的菜单：

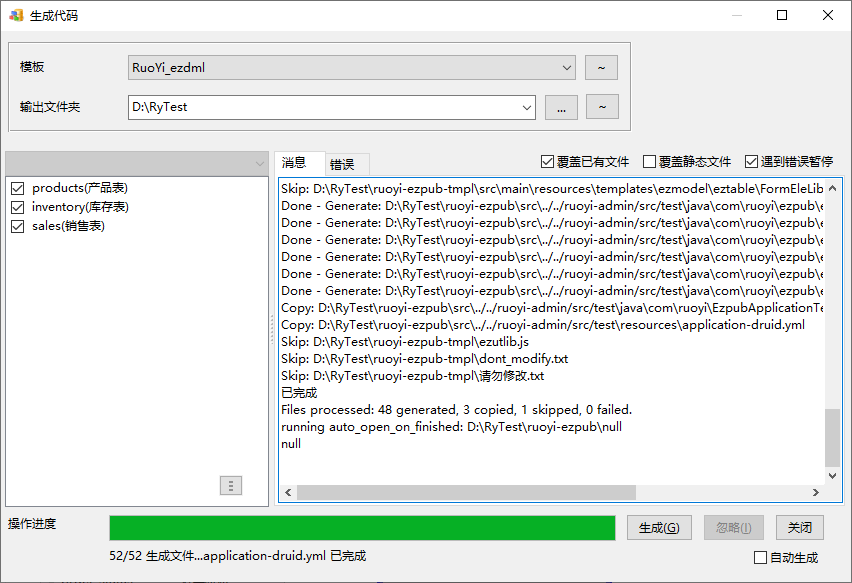

选中这三个表，执行“模型|生成代码”，选择“RuoYi_ezdml”模板，输出文件夹为刚才签出代码模板的“D:\RyTest”，点“生成”：

选择其它目录，或未提前checkout代码模板的话，EZDML会提示先从GIT拉取代码模板再生成。

编译运行

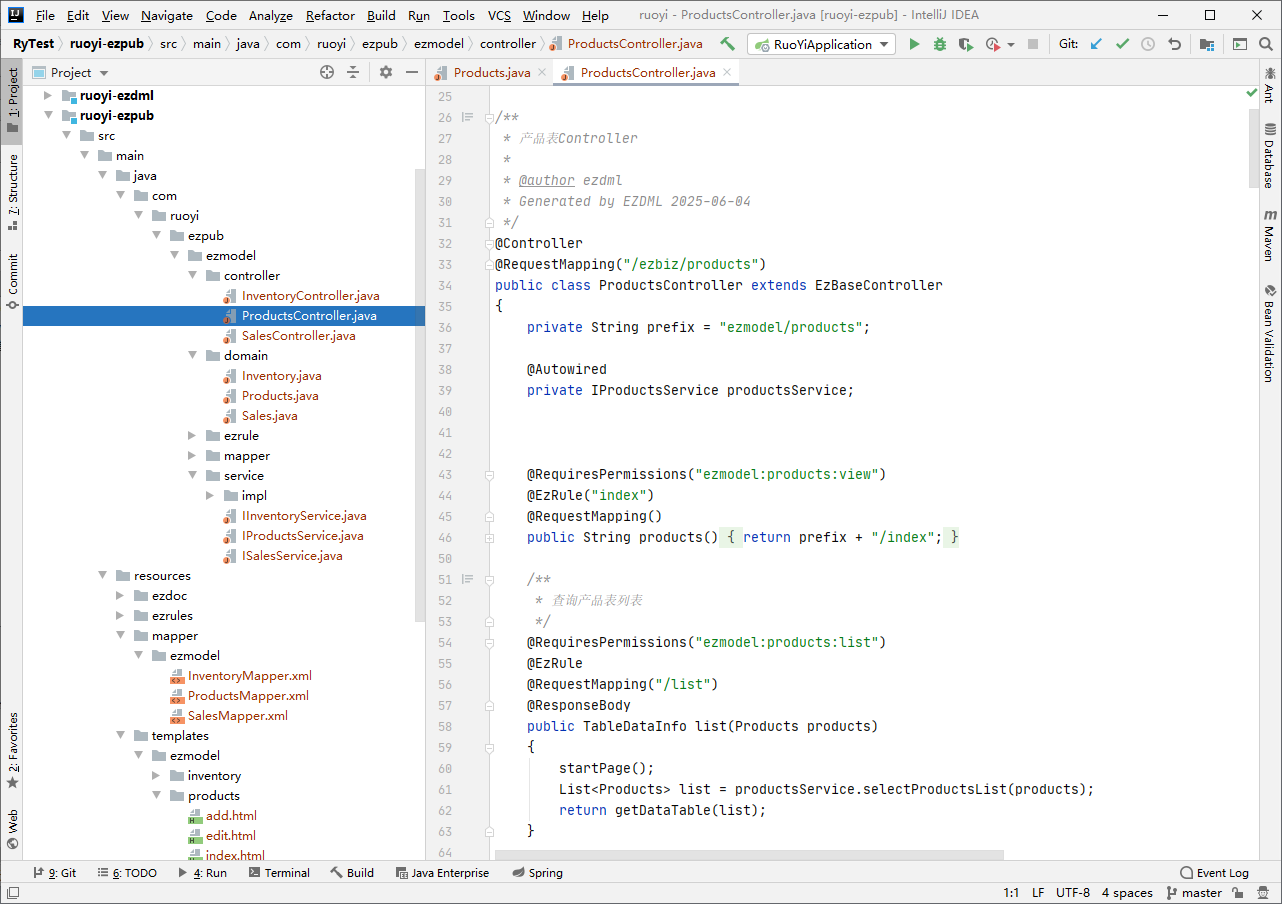

生成代码后，回到IDE，会看到生成了controller、domain、mapper、service、html等前后端代码：

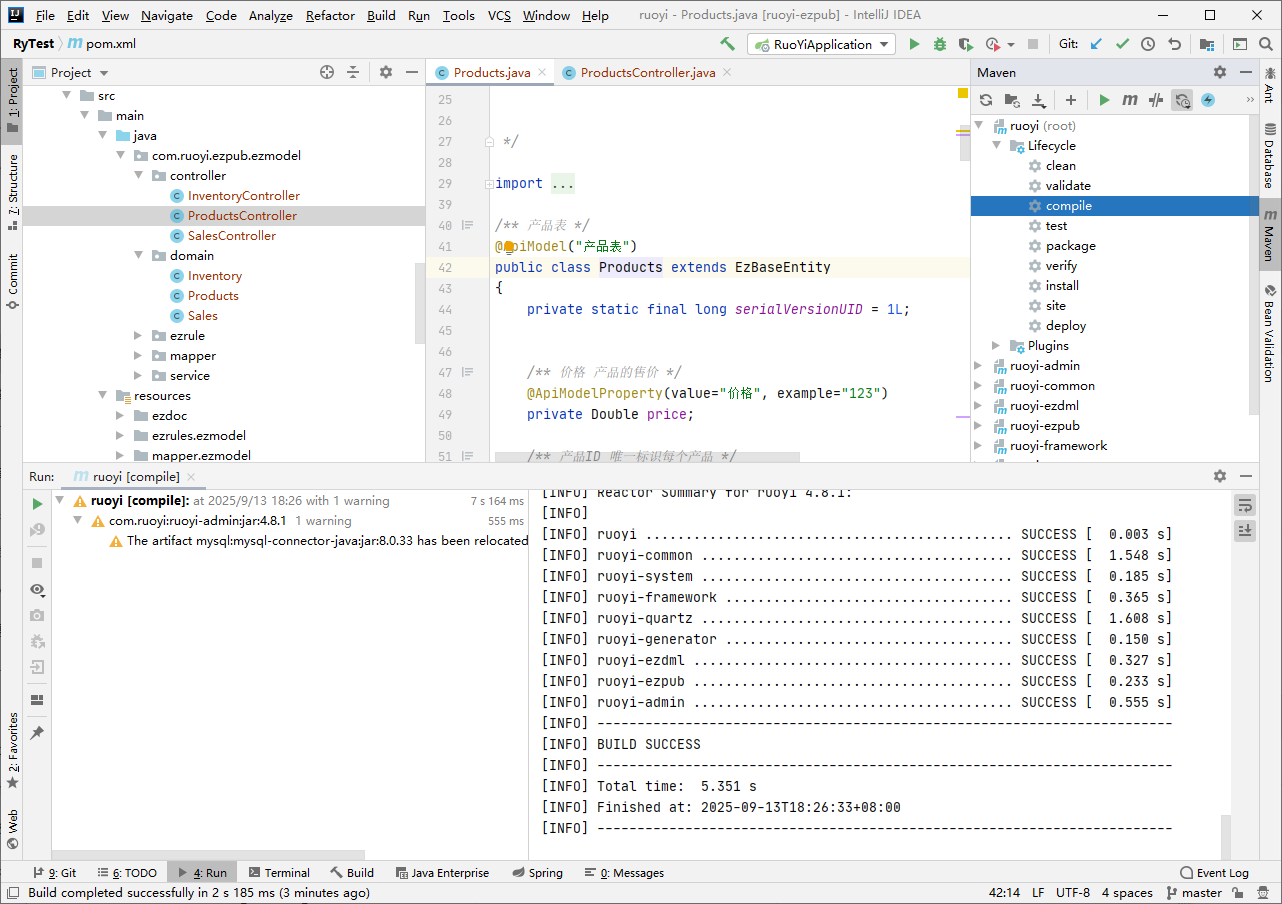

由于新生成增加了src目录，直接运行报找不到类的错误，我们执行右边Maven工具中root节点的clean和compile命令进行重新编译：

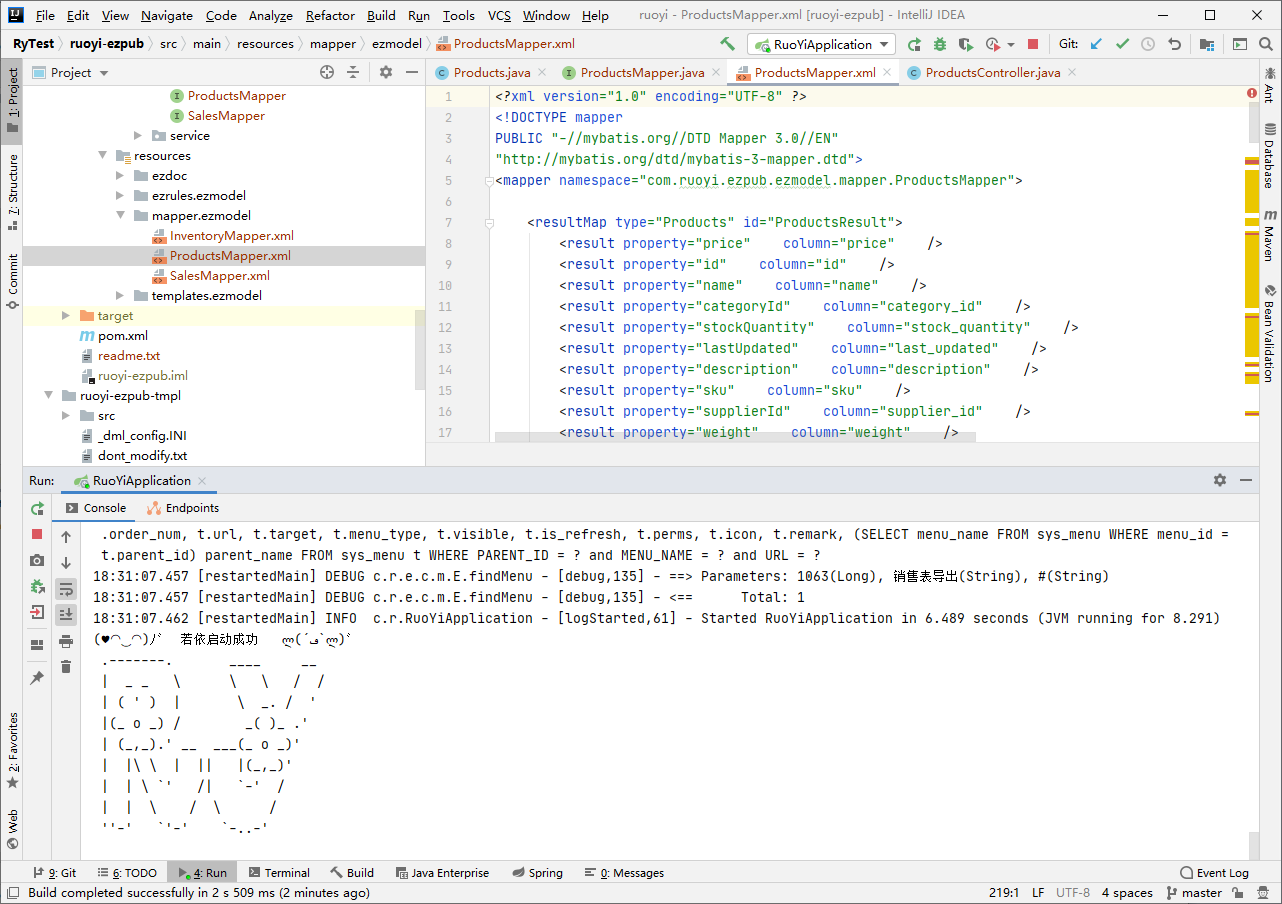

编译通过后再次启动成功：

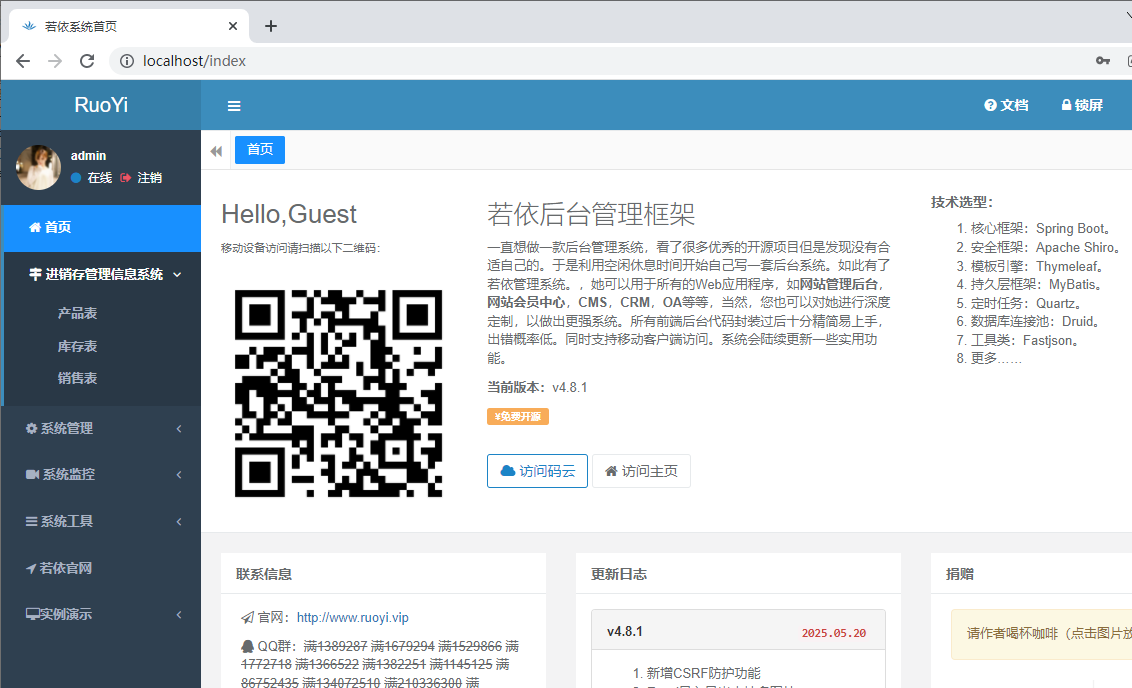

打开浏览器，登录，可以看到新增加了“进销存管理信息系统”的菜单，说明生成的代码已经执行了：

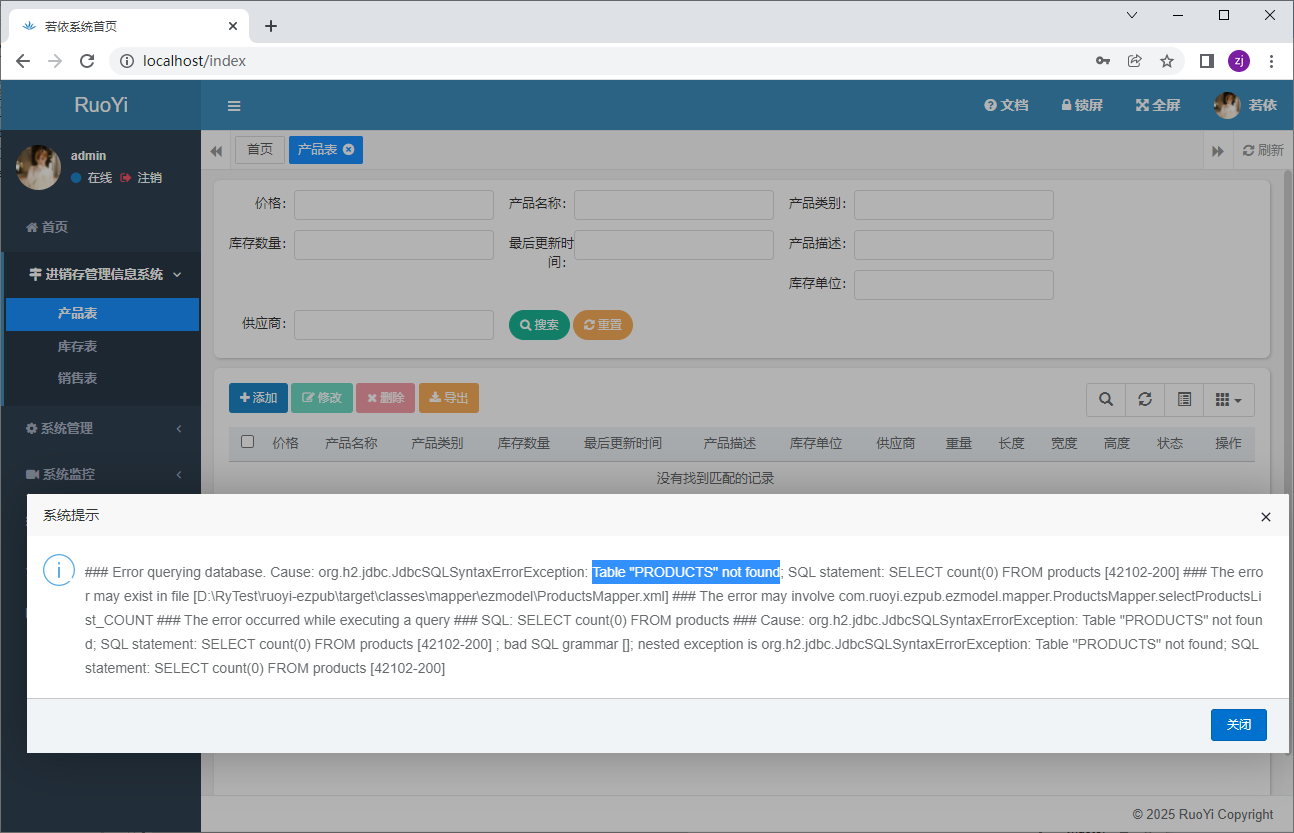

不过点击会报错：

Table “PRODUCTS” not found; SQL statement: SELECT count(0) FROM products

这是因为还没创建表，我们下一步就来创建表结构。

连接JDBC服务

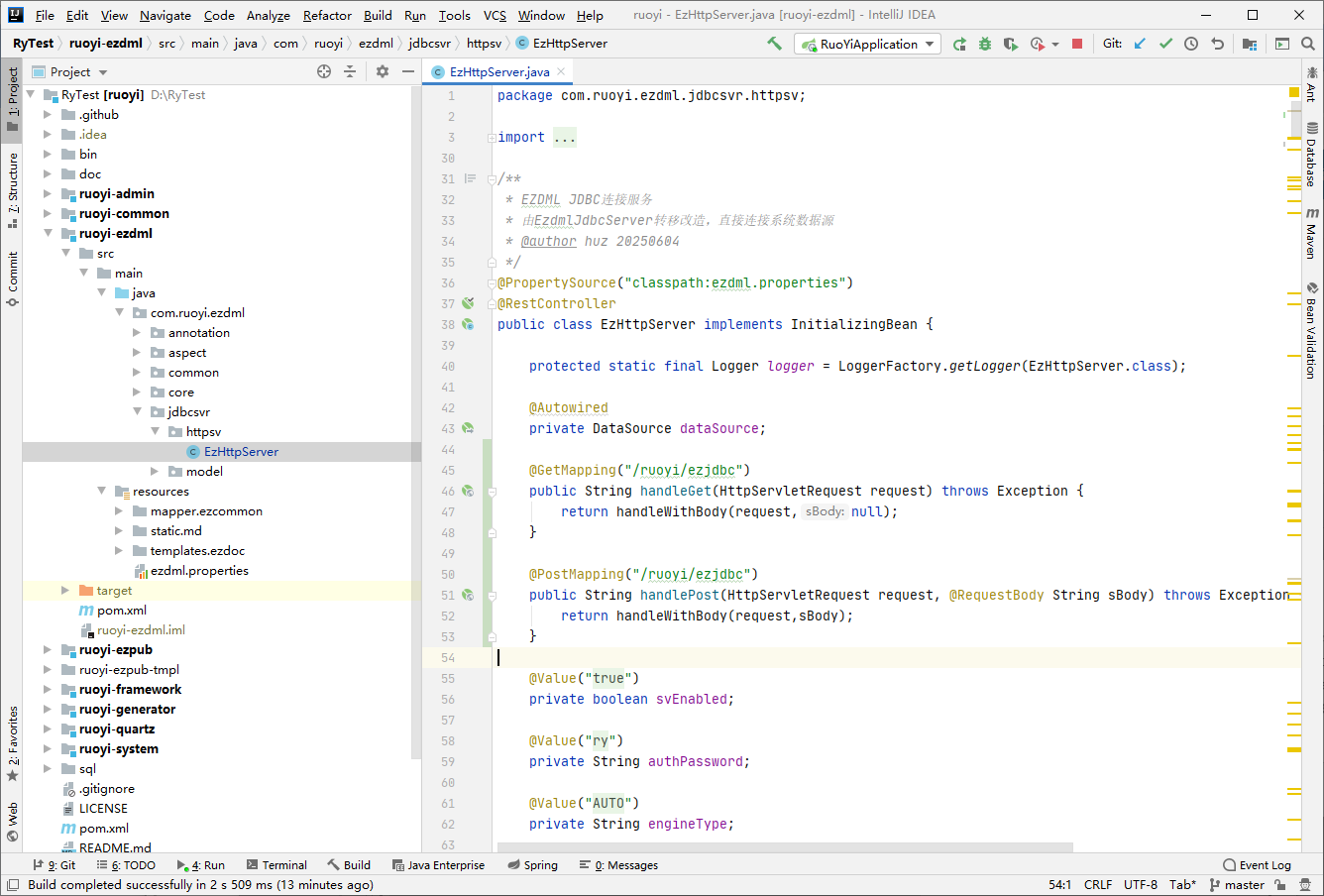

正常情况下我们EZDML需要单独开一个HTTP_JDBC服务连接数据库，但若依这里已经通过JDBC连接数据库了，因此我们在ruoyi-ezdml模块里把EzJdbc服务集成了，只要若依系统启动就可以开启EzJDBC服务：

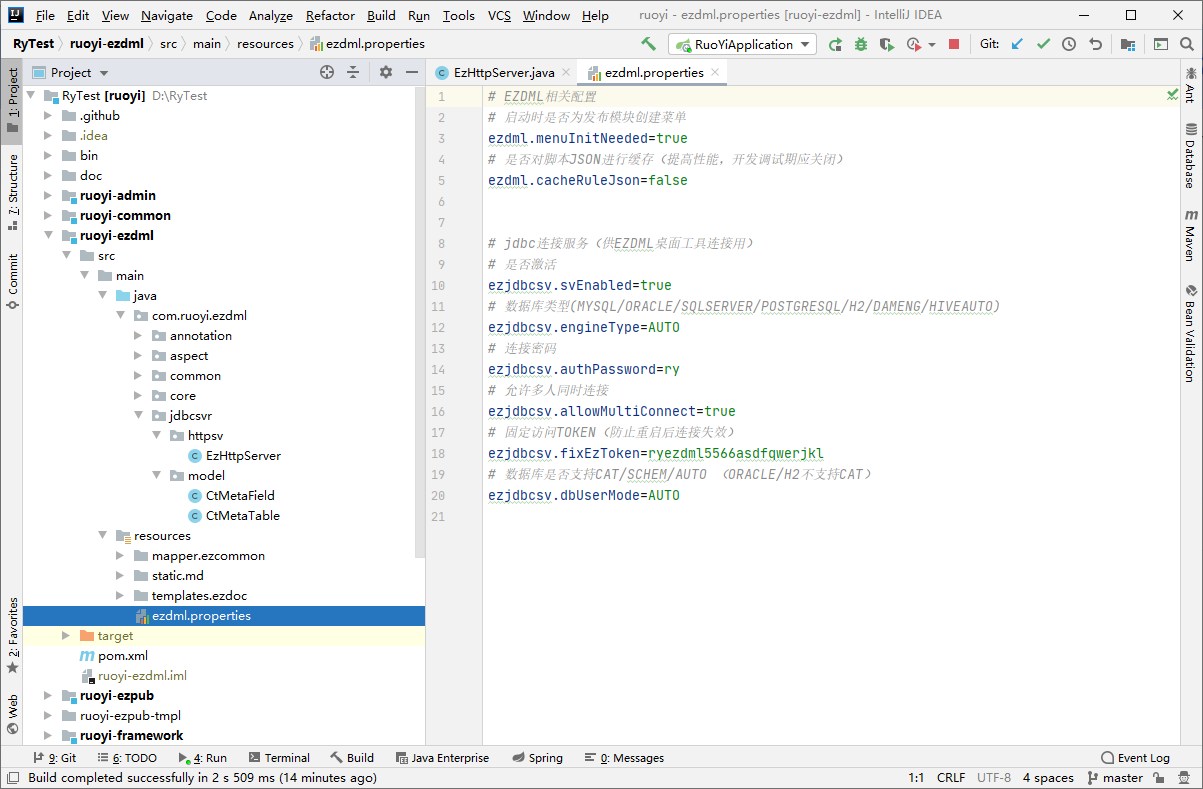

默认是自动开启，连接密码为ry，在配置文件ezdml.properties中可进行设置（生产系统建议关闭）：

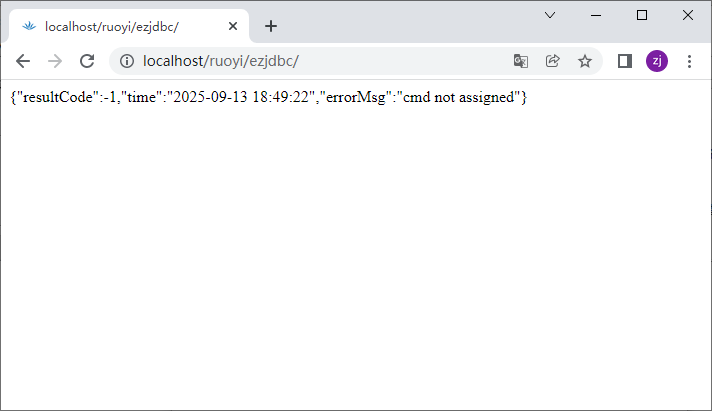

系统启动后，在浏览器输入 http://localhost/ruoyi/ezjdbc/ ，出现以下内容说明ezjdbc服务已启动：

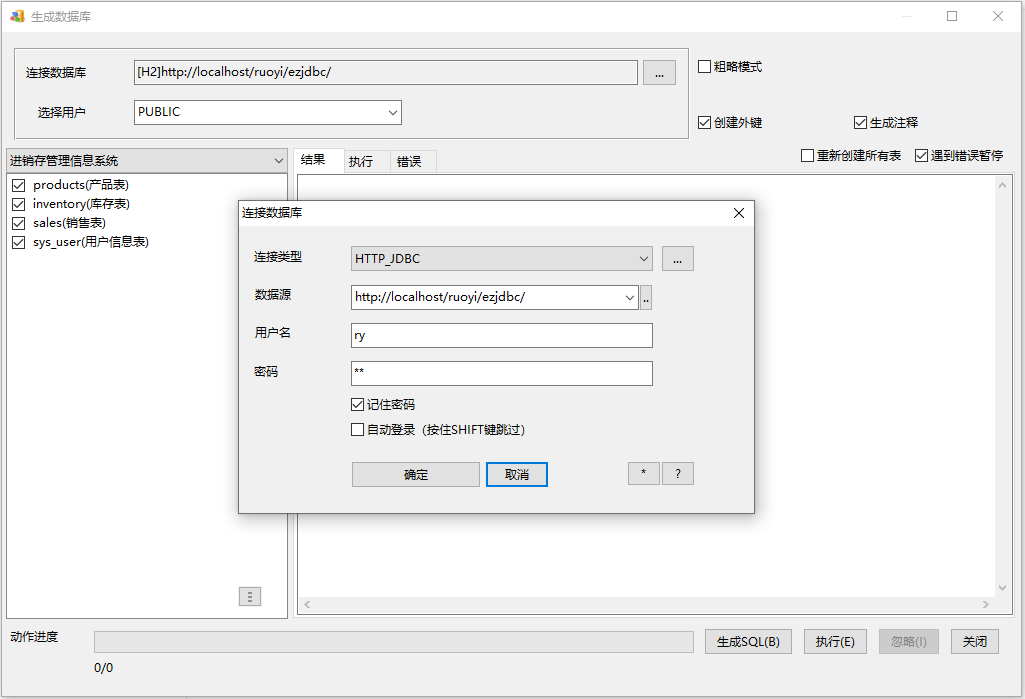

回到EZDML，连接数据库时，选择HTTP_JDBC，数据源输入：http://localhost/ruoyi/ezjdbc/ ，密码为ry，用户名随意，即可通过连接JDBC服务：

这种方式省去了单独连接数据库的麻烦，避免连接冲突，只要系统能启动就能通过EZDML连上数据库。

生成数据库

连接成功后，即可生成建表SQL。由于H2数据库的方言结构我们没有专门适配，因此我们勾选粗略模式，只比对字段的逻辑类型。

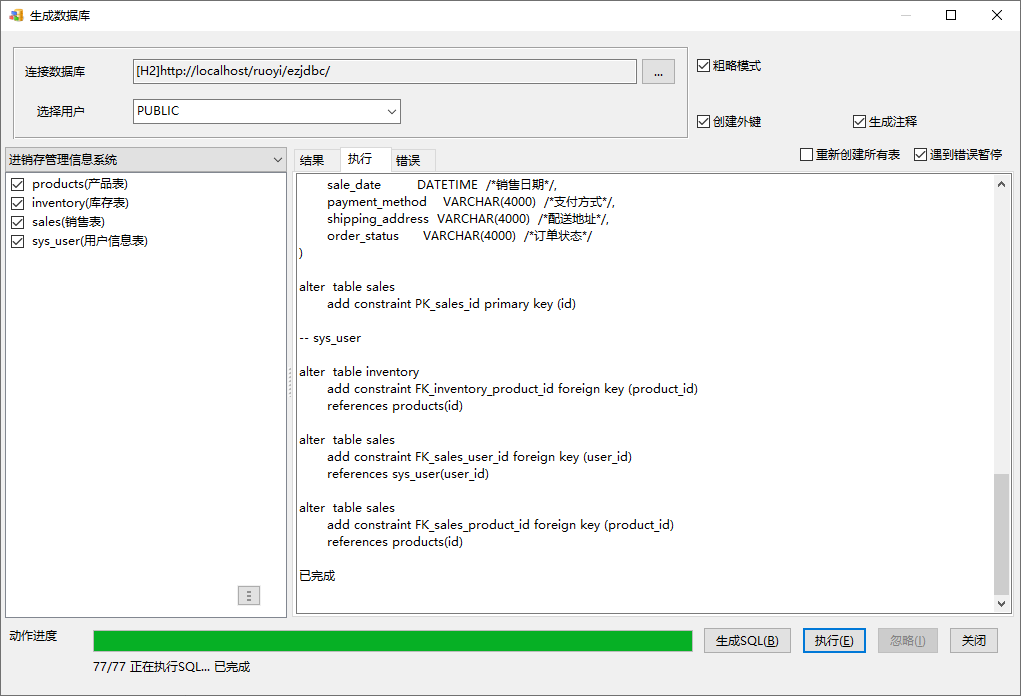

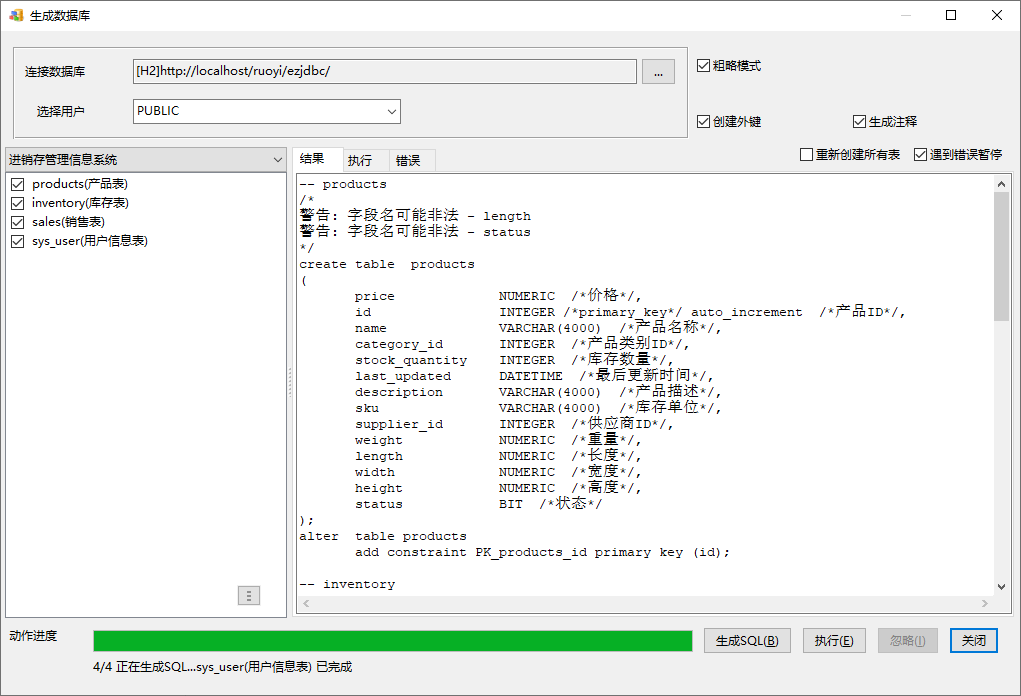

点击“生成SQL”：

执行：

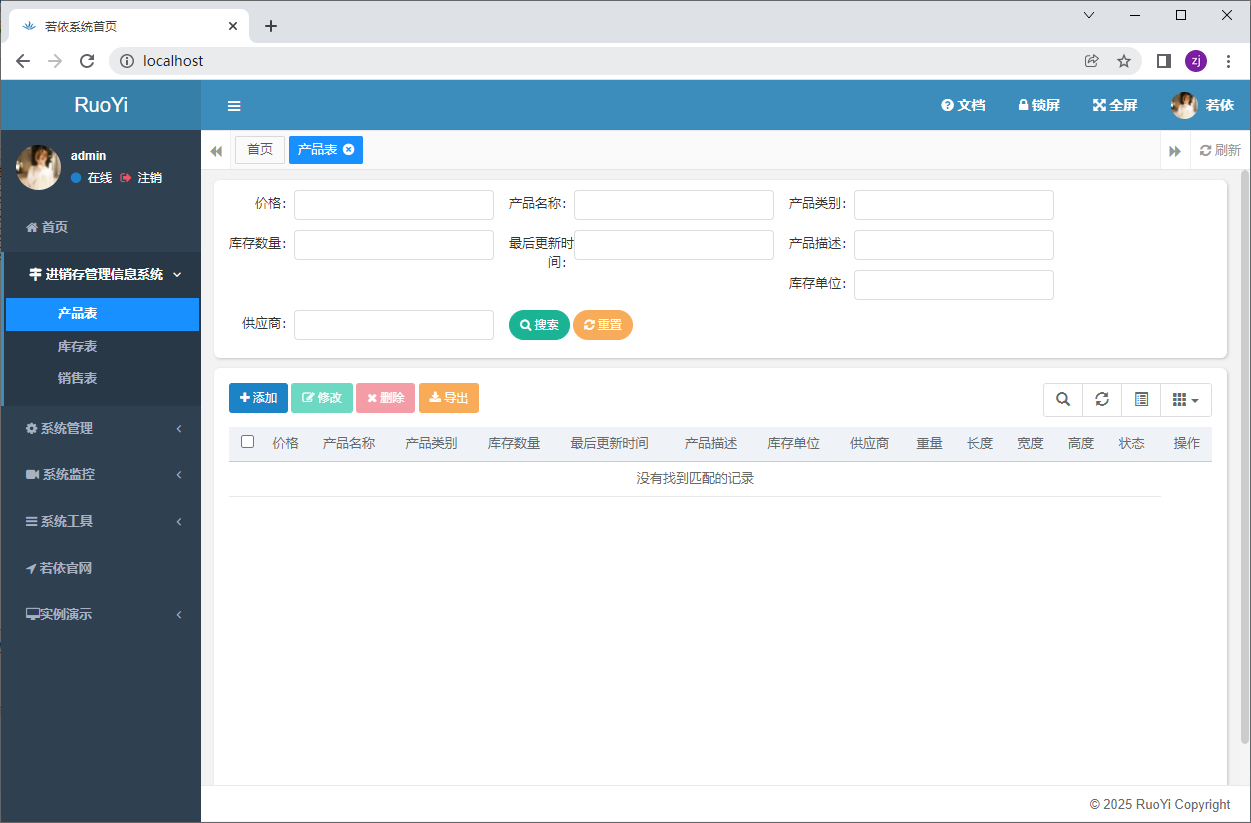

回到系统，这时列表界面已经可以打开，不再报错了：

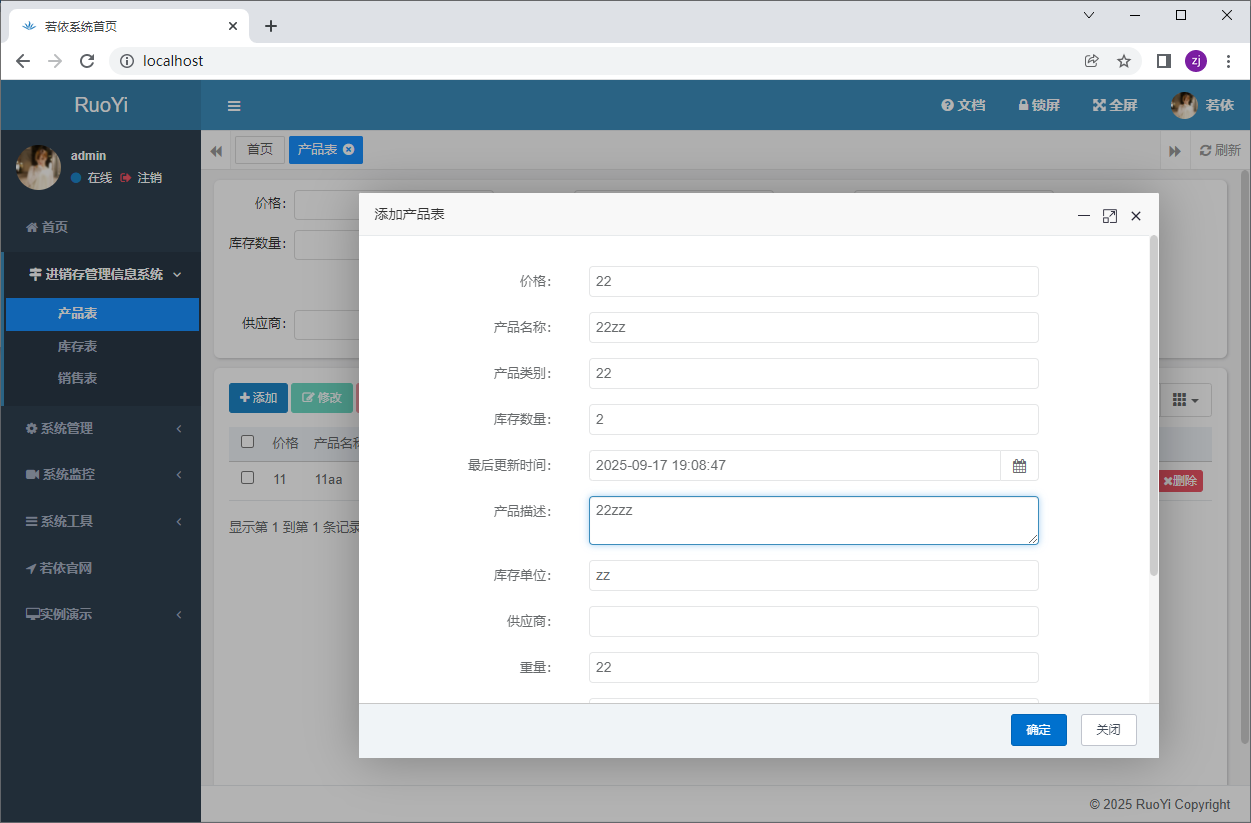

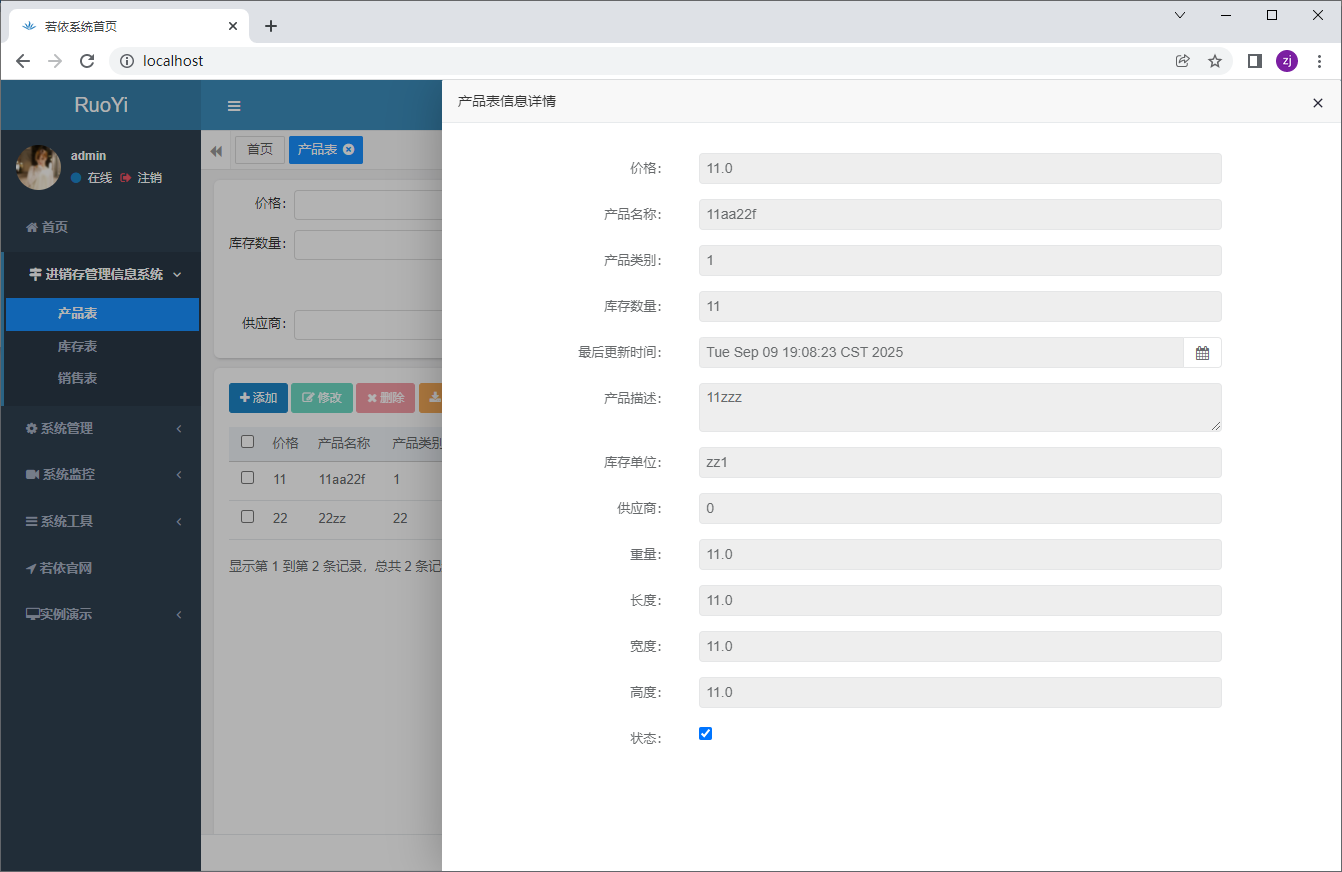

增删改查也可以了：

Swagger UI

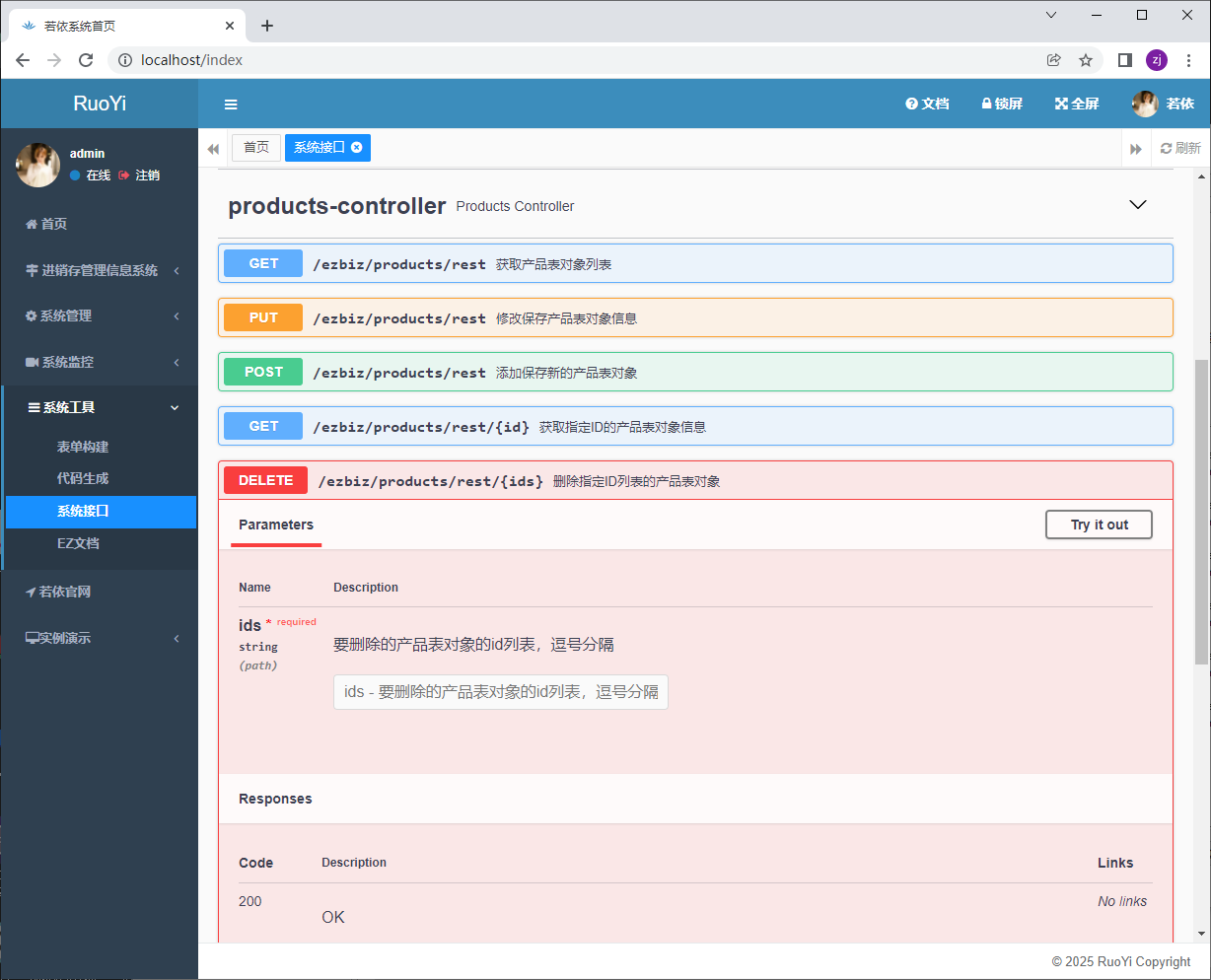

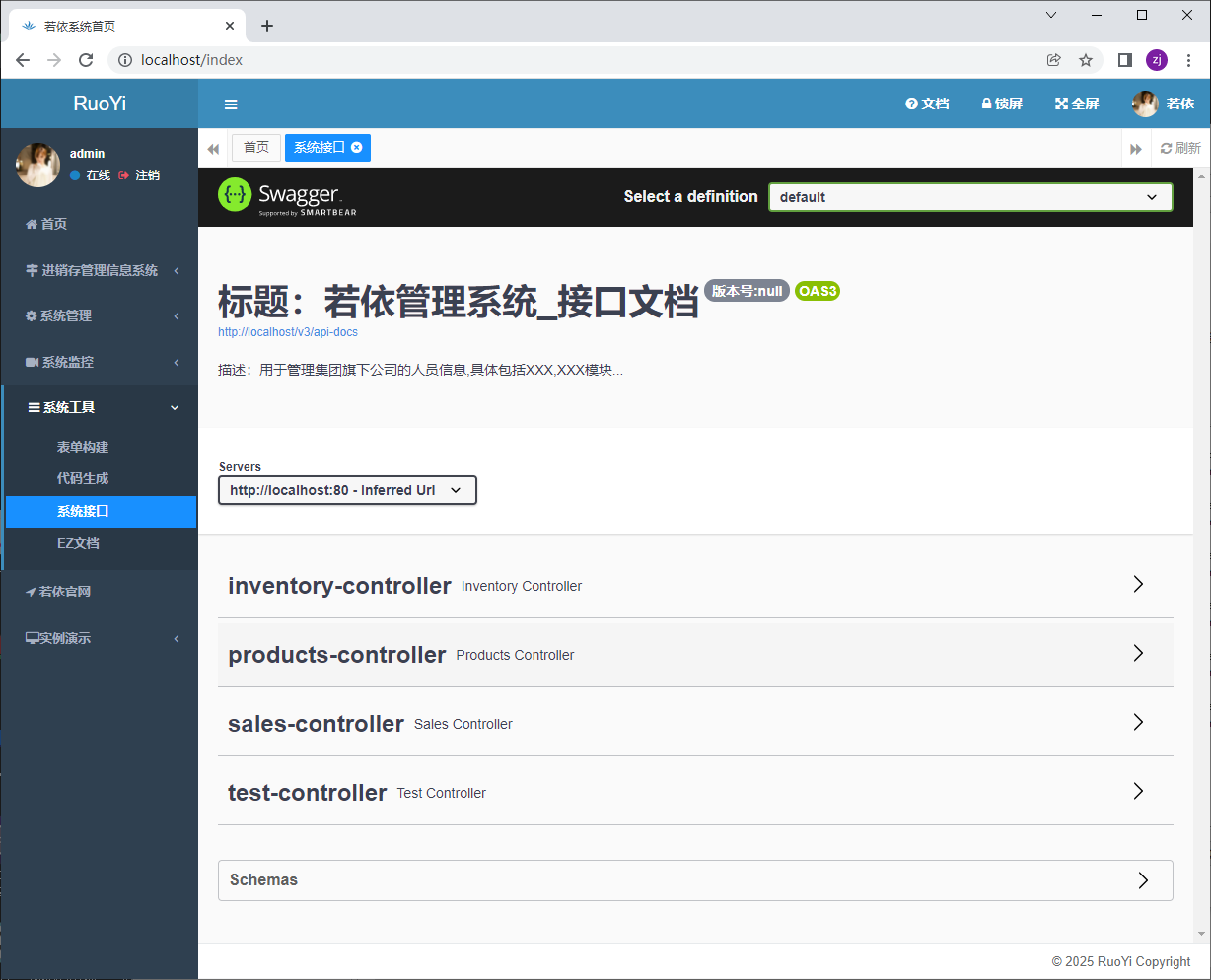

打开“系统工具|系统接口”菜单，可以看到已经为我们的三个表生成了SwaggerUI接口文档：

细节有待改进，但基本上每个接口都是可以测试使用的了：

Markdown文档

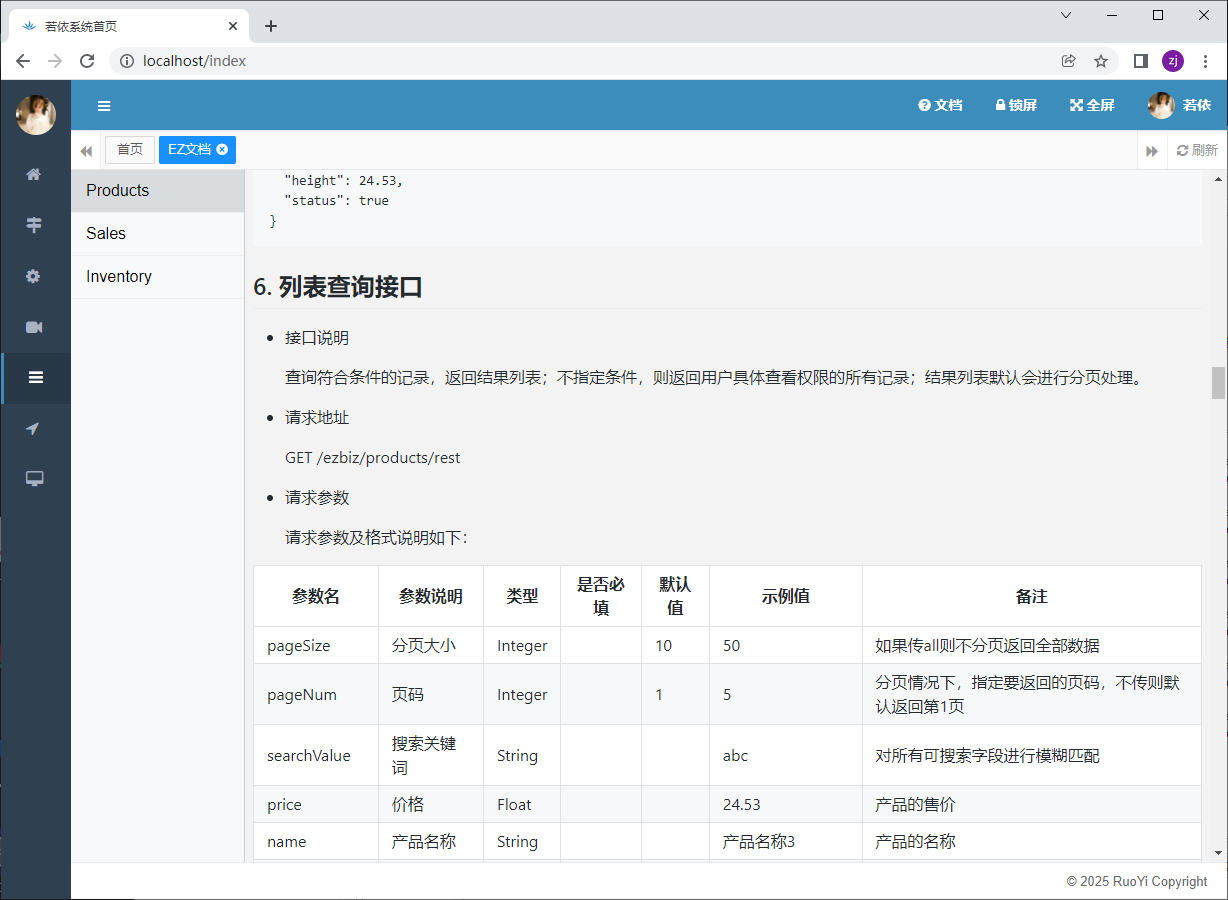

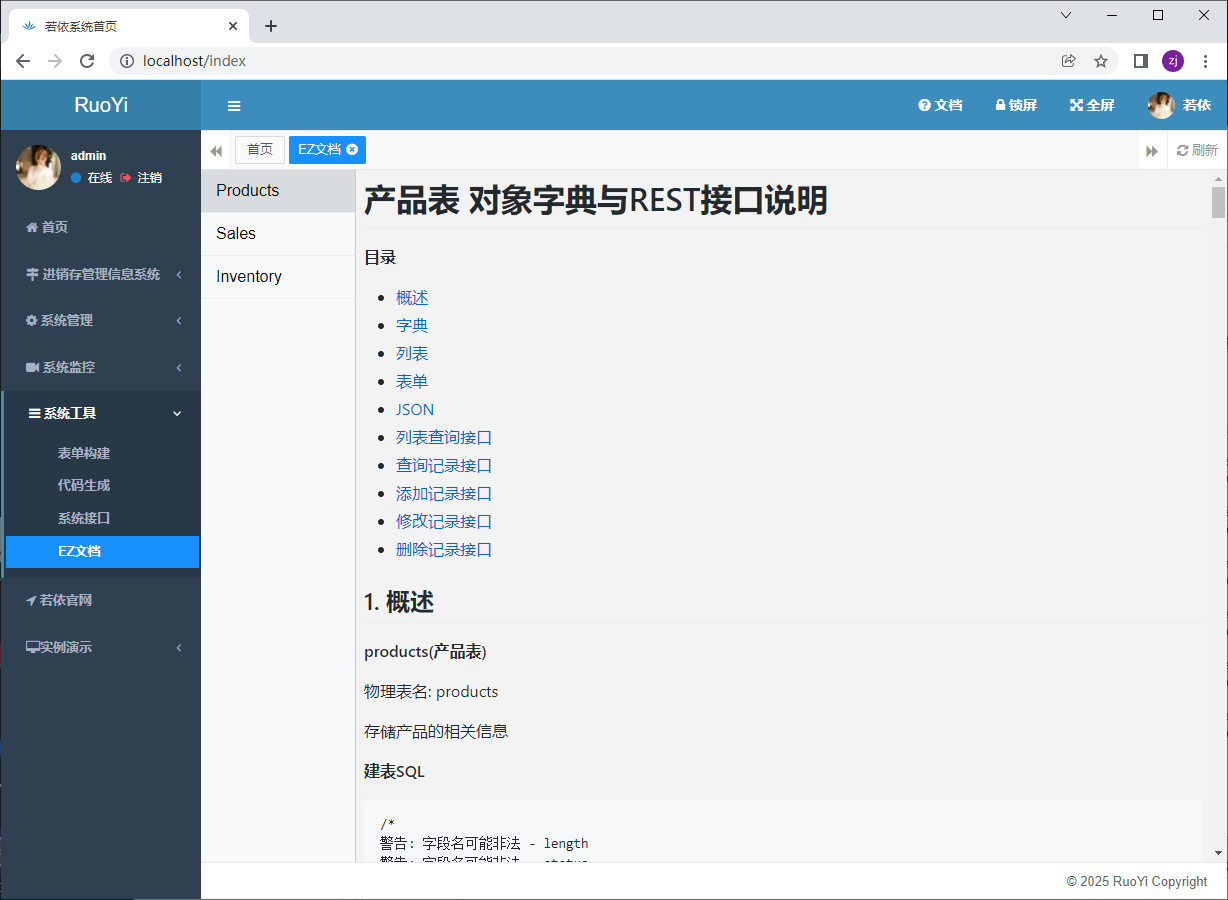

打开“系统工具|EZ文档”菜单，可以看到生成的三个文档，每个文档包含了概述、字典、列表、表单、 JSON、列表查询接口、查询记录接口、添加记录接口、修改记录接口、删除记录接口等。

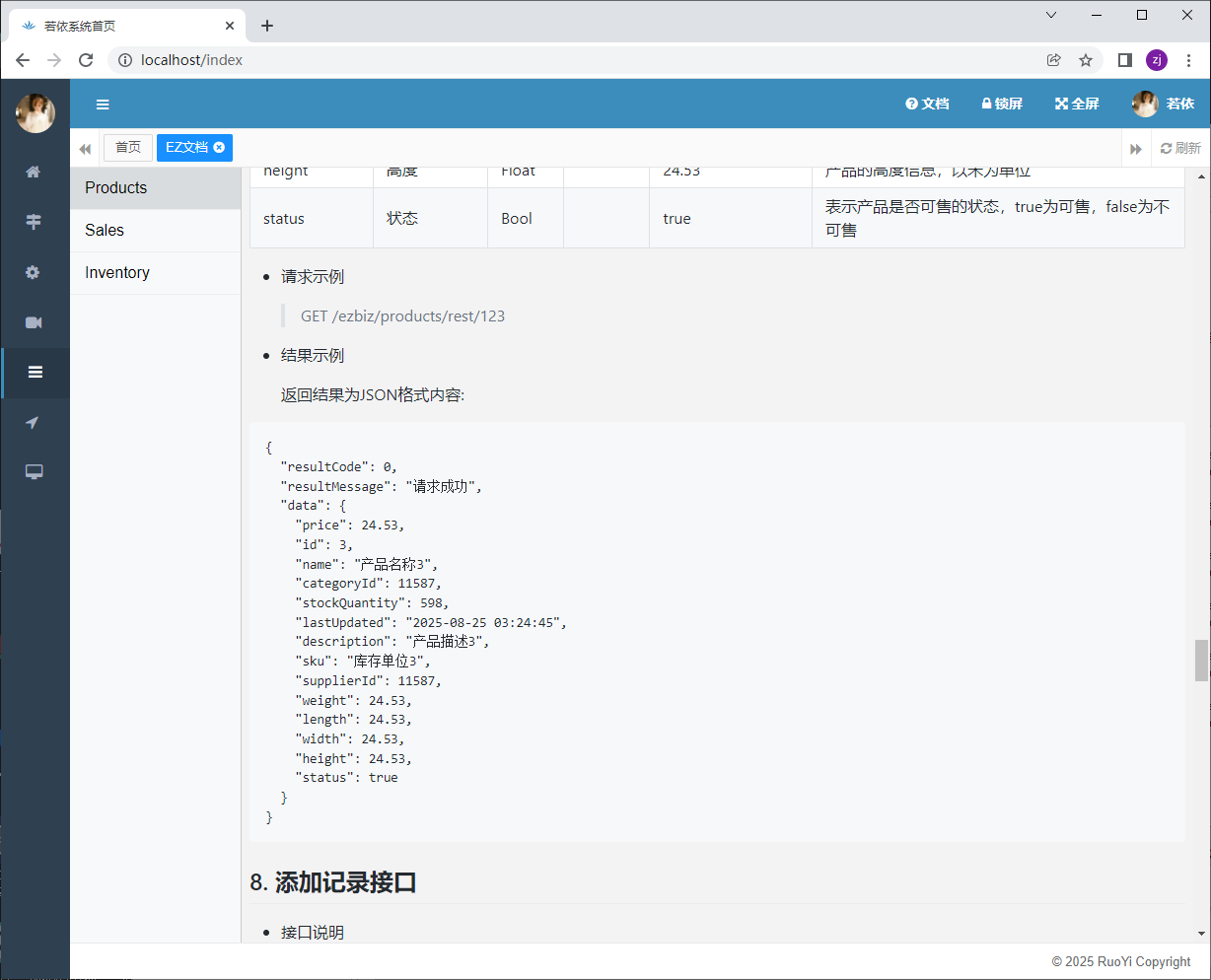

点Products，效果如下：

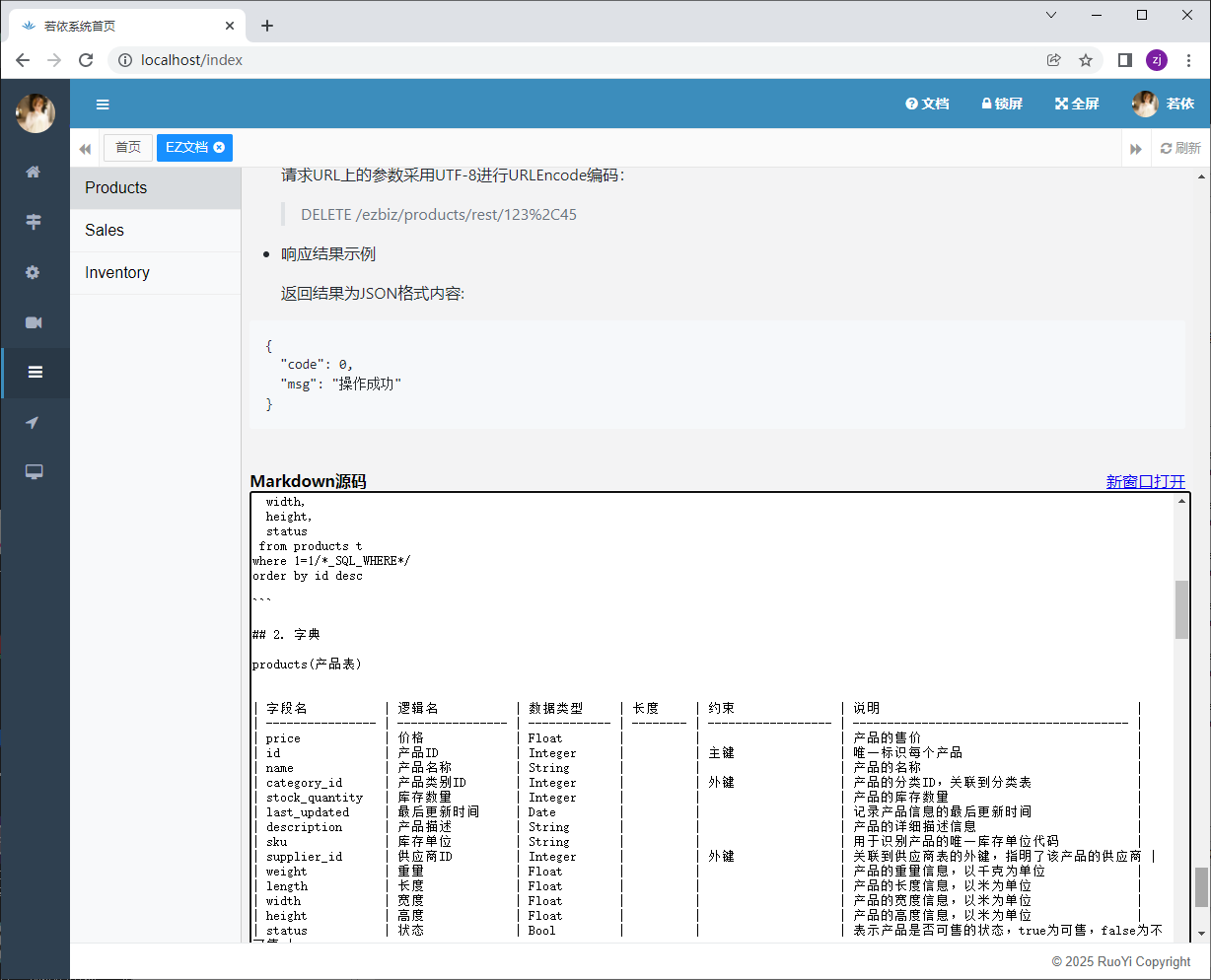

在最后面可以查看Markdown源码

Markdown文档完全由脚本模板生成，比Swagger UI的文档更灵活，准确性和可读性也更好。

生成测试数据

刚生成的表数据少不太好看，接下来我们生成点测试数据。

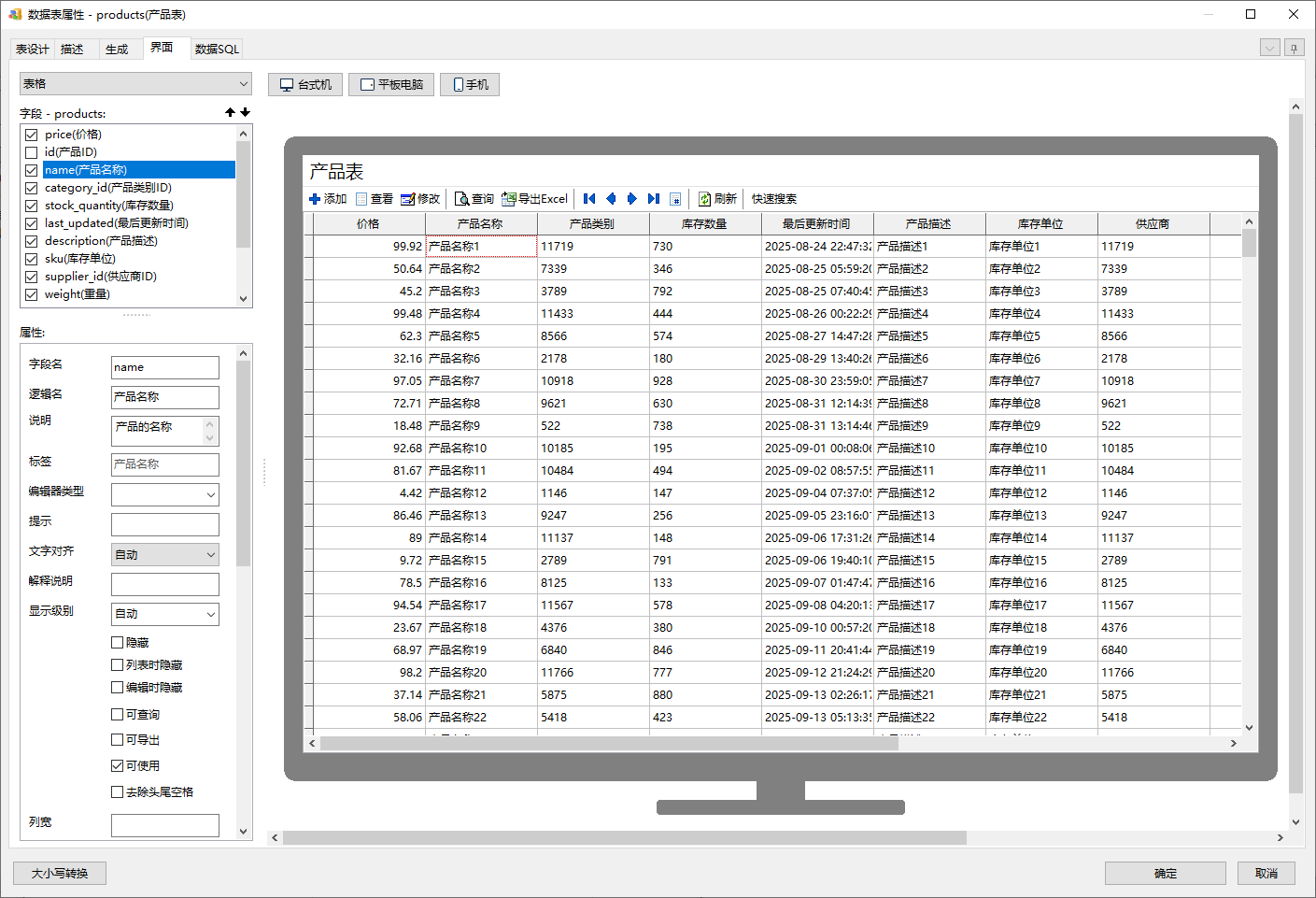

在EZDML中打开产品表属性，切换到“界面”页“台式机”的表格界面，默认生成的假数据确实很假，效果如下：

选中名称、描述、单位等字段，右键执行“AI助手|生成示例值”：

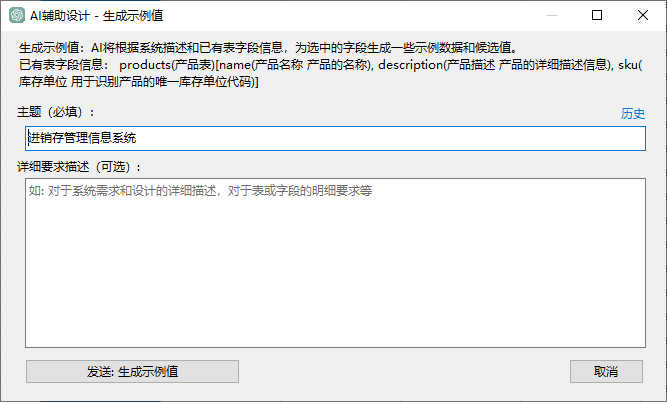

在弹出的界面中输入主题并发送：

最后效果如下：

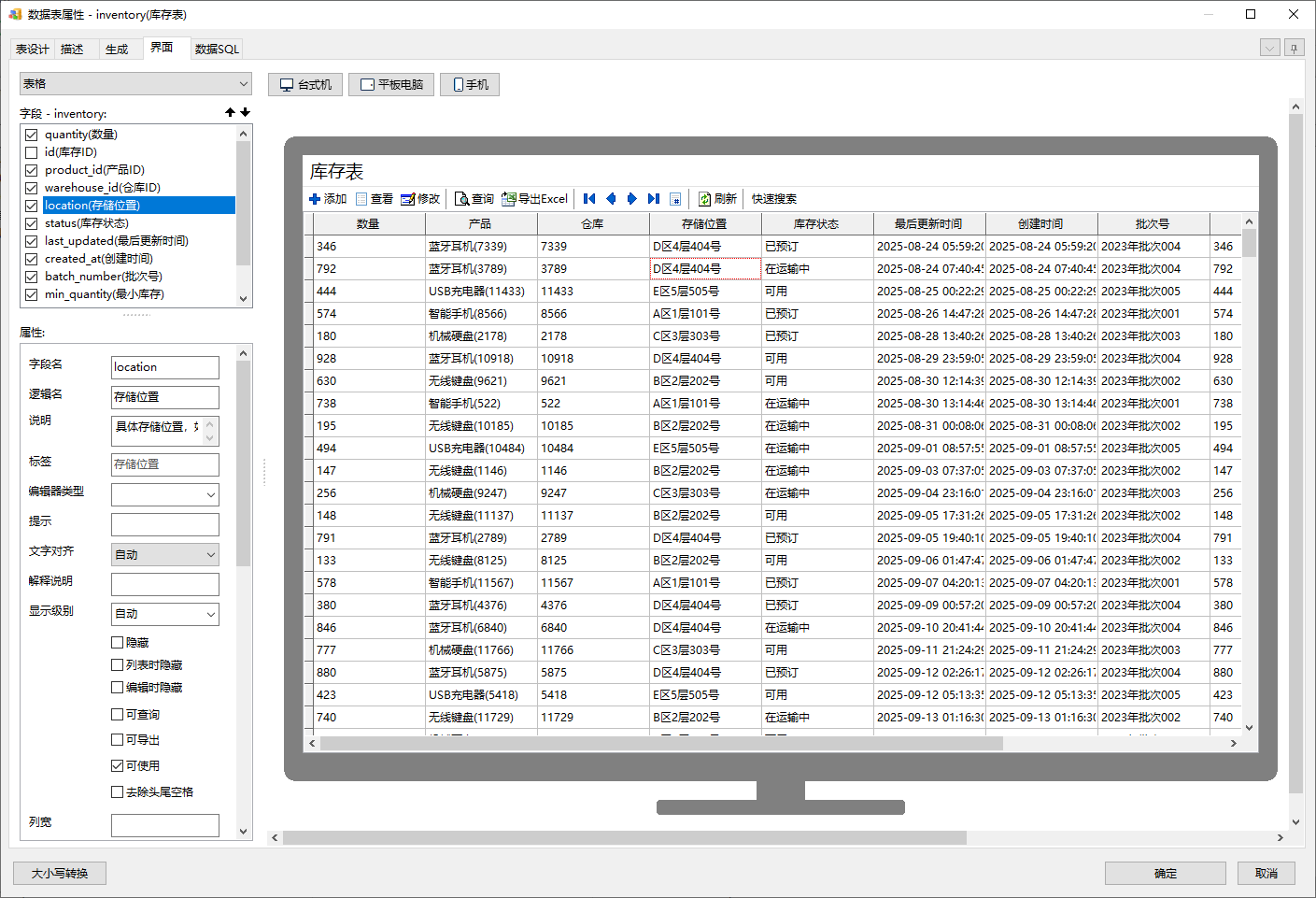

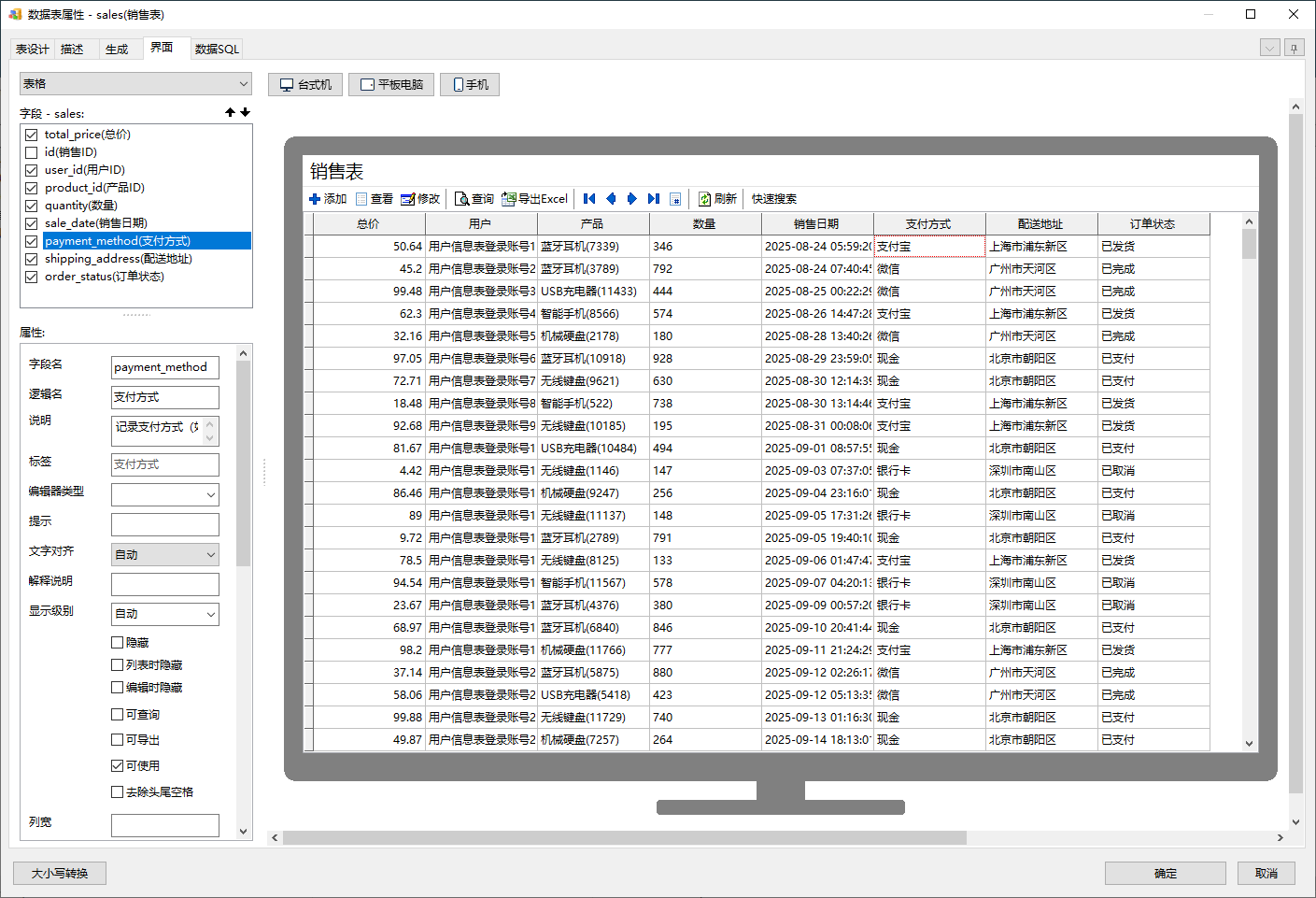

同样的对库存表的存储位置、状态、批次号，销售表的支付方式、配送地址、订单状态等字段执行“AI助手|生成示例值”：

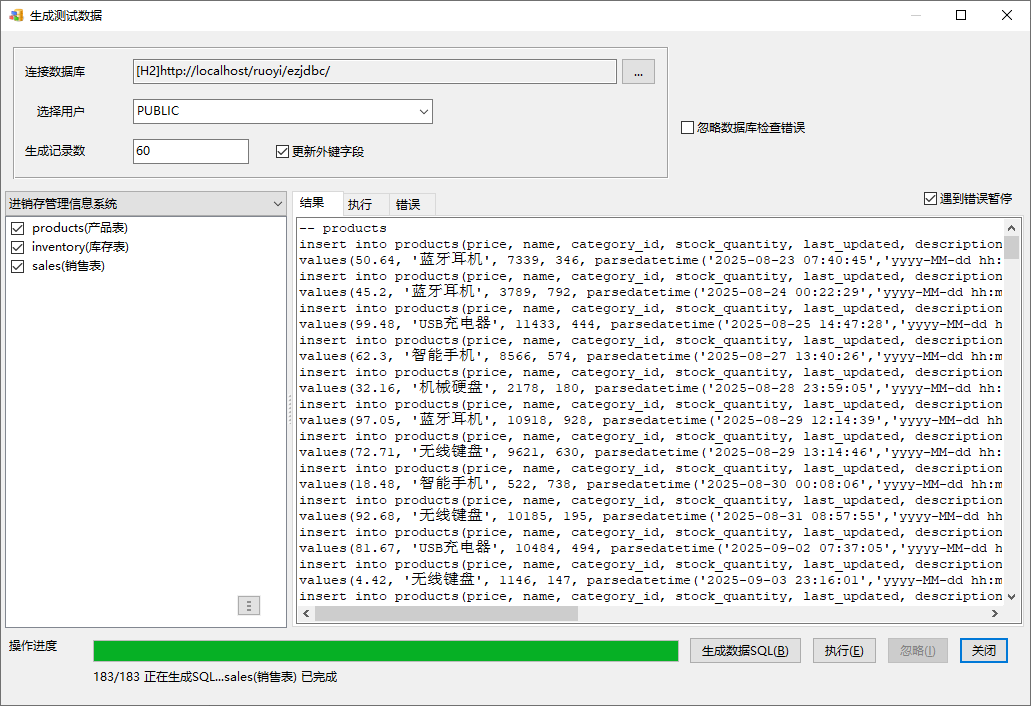

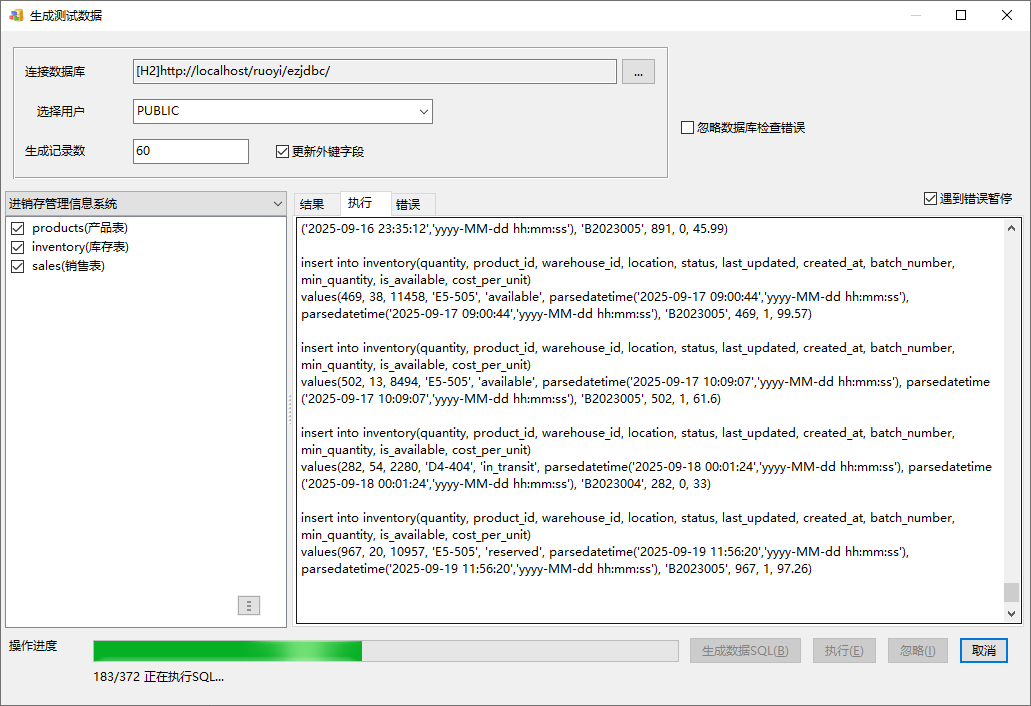

这时生成的假数据已经非常好看了，我们执行EZDML主菜单“模型|生成测试数据”，对这三个表都生成60条记录：

检查生成的SQL无误，执行：

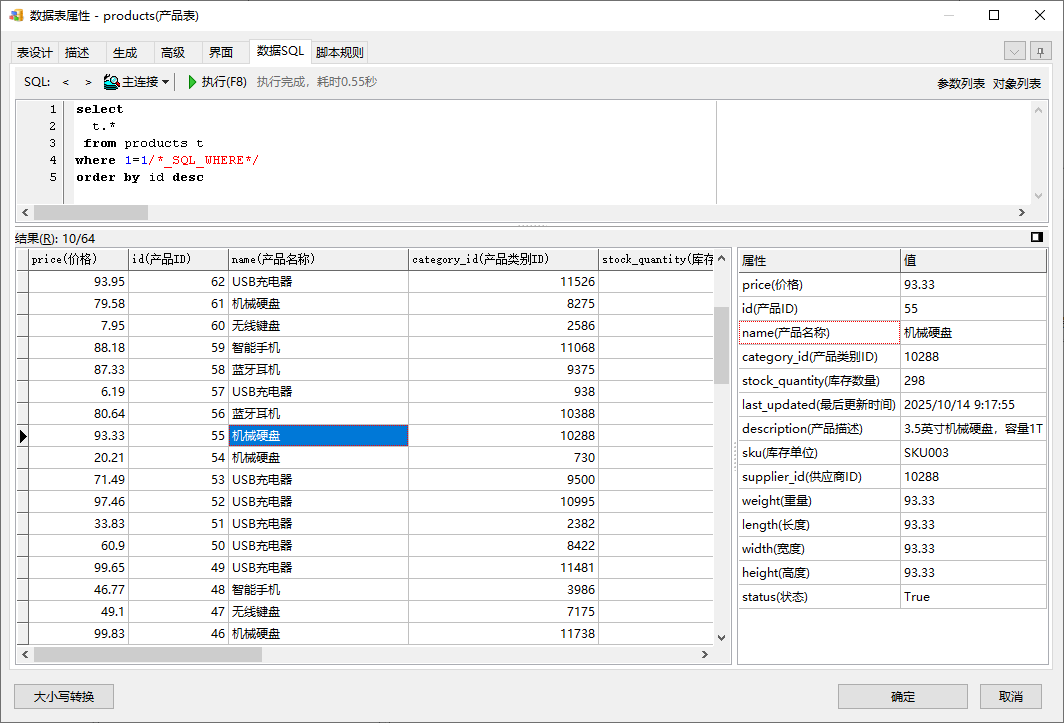

执行完成后，通过数据SQL可查到结果：

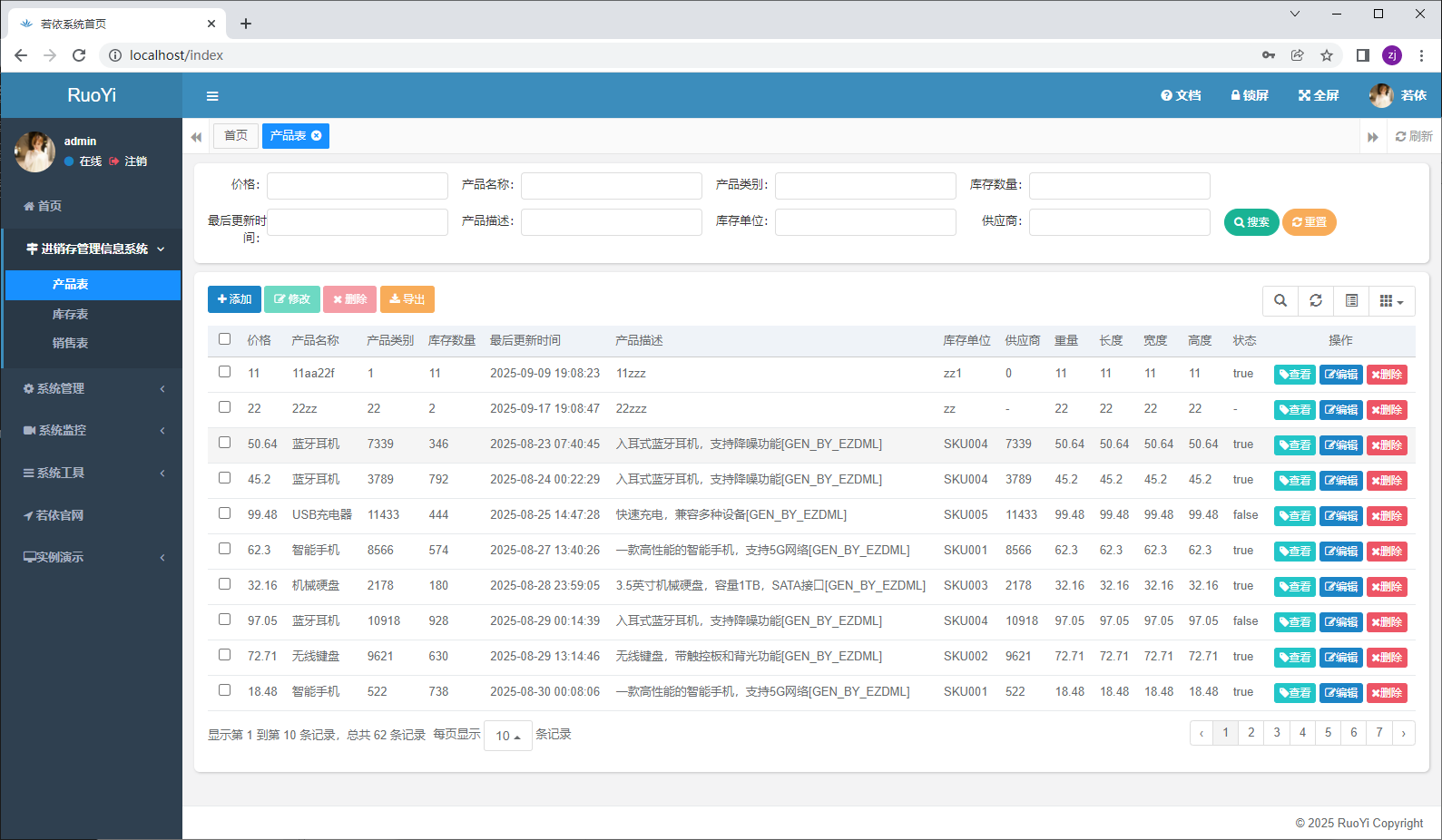

回到浏览器，刷新即可看到新生成的记录：

界面设计

列表界面

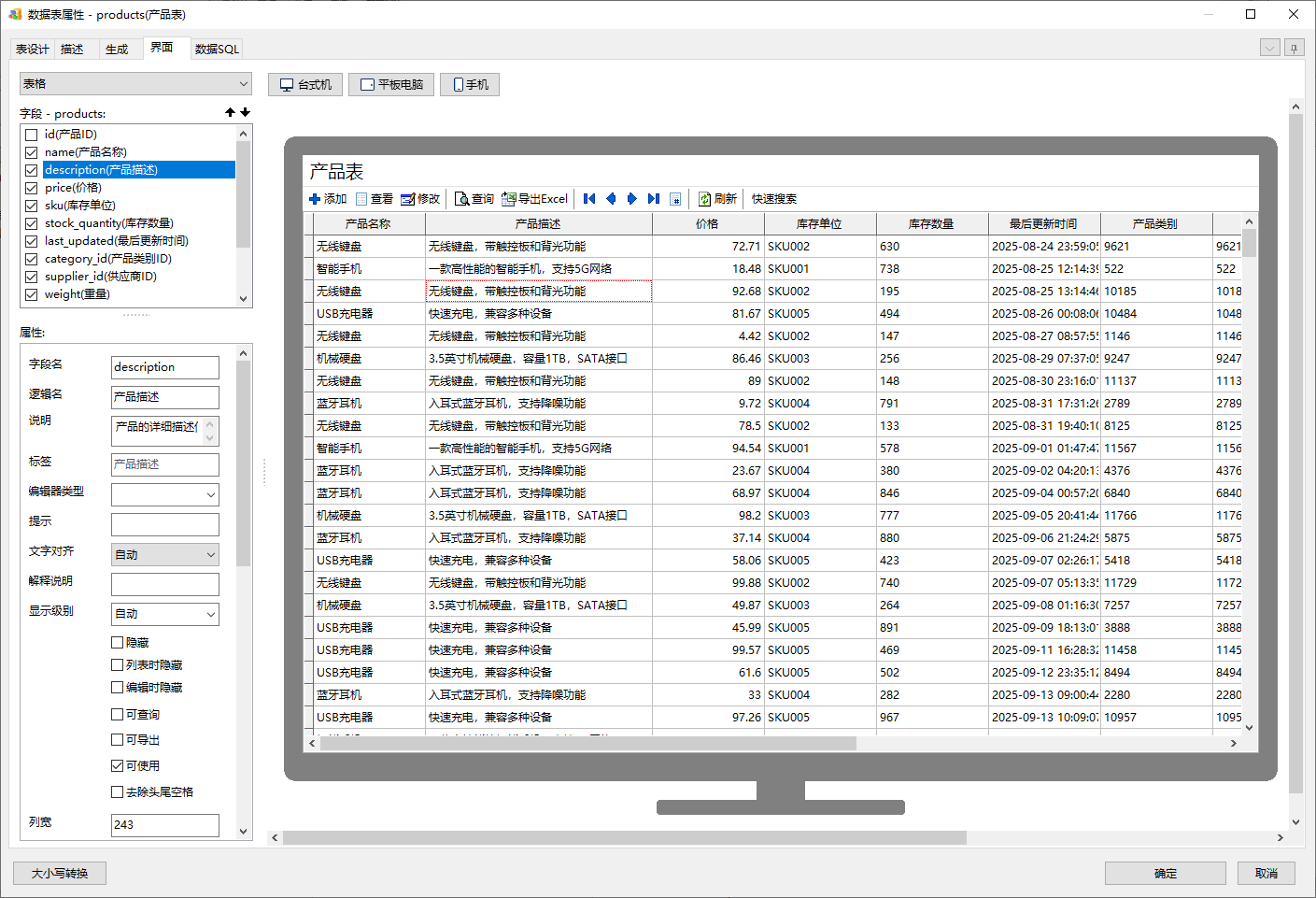

下面我们对产品界面作一些调整。首先是列表，默认几乎显示了所有字段，价格排在名称前面，显然是不对的。这个在EZDML的产品界面上也是一样的：

我们先调一下顺序，直接拖动把价格移到后面，产品描述移前：

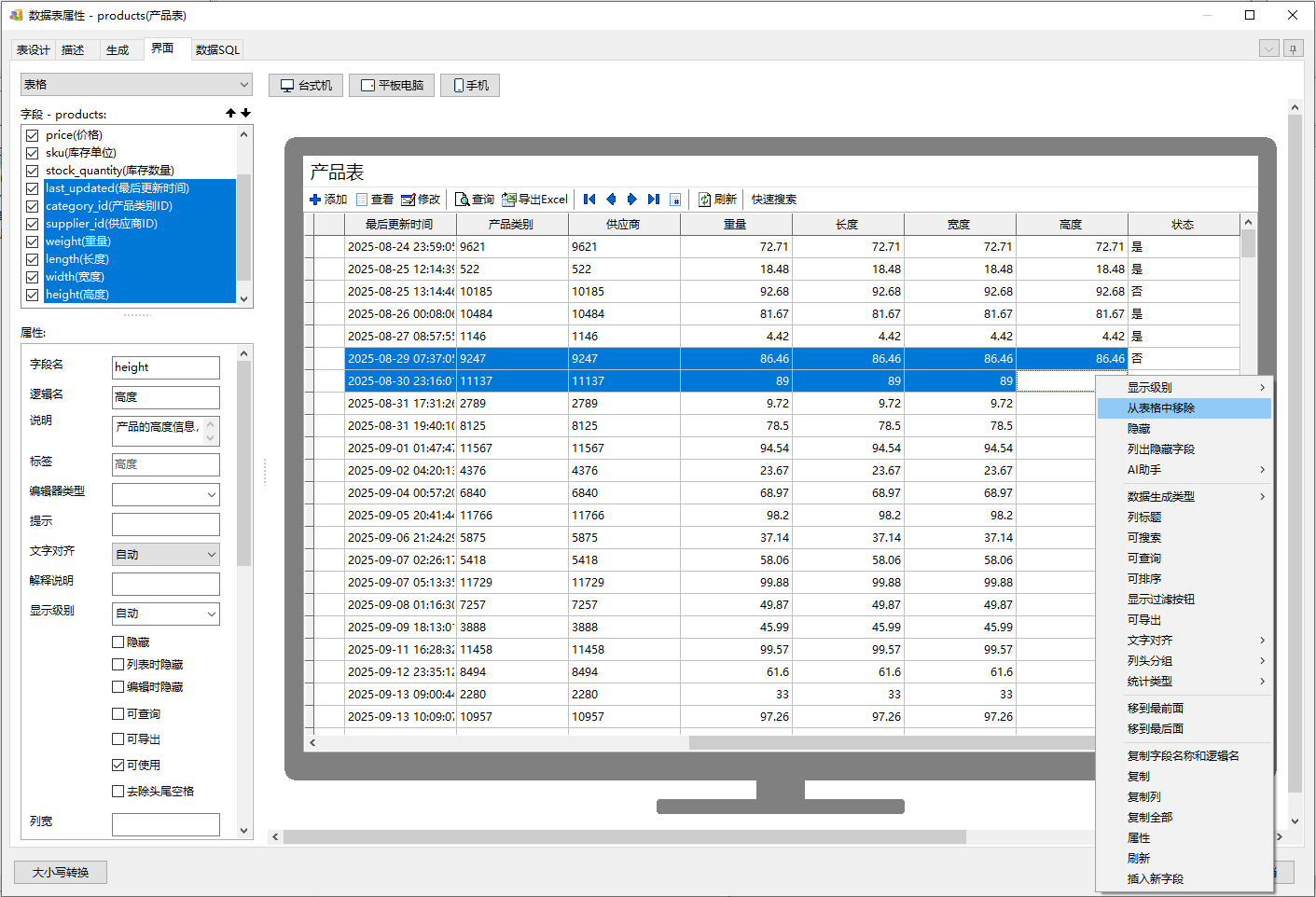

后面那些类型、供应商、重量、宽度什么的都不需要在表格显示，将其中表格中移除（仍会在表单中显示）：

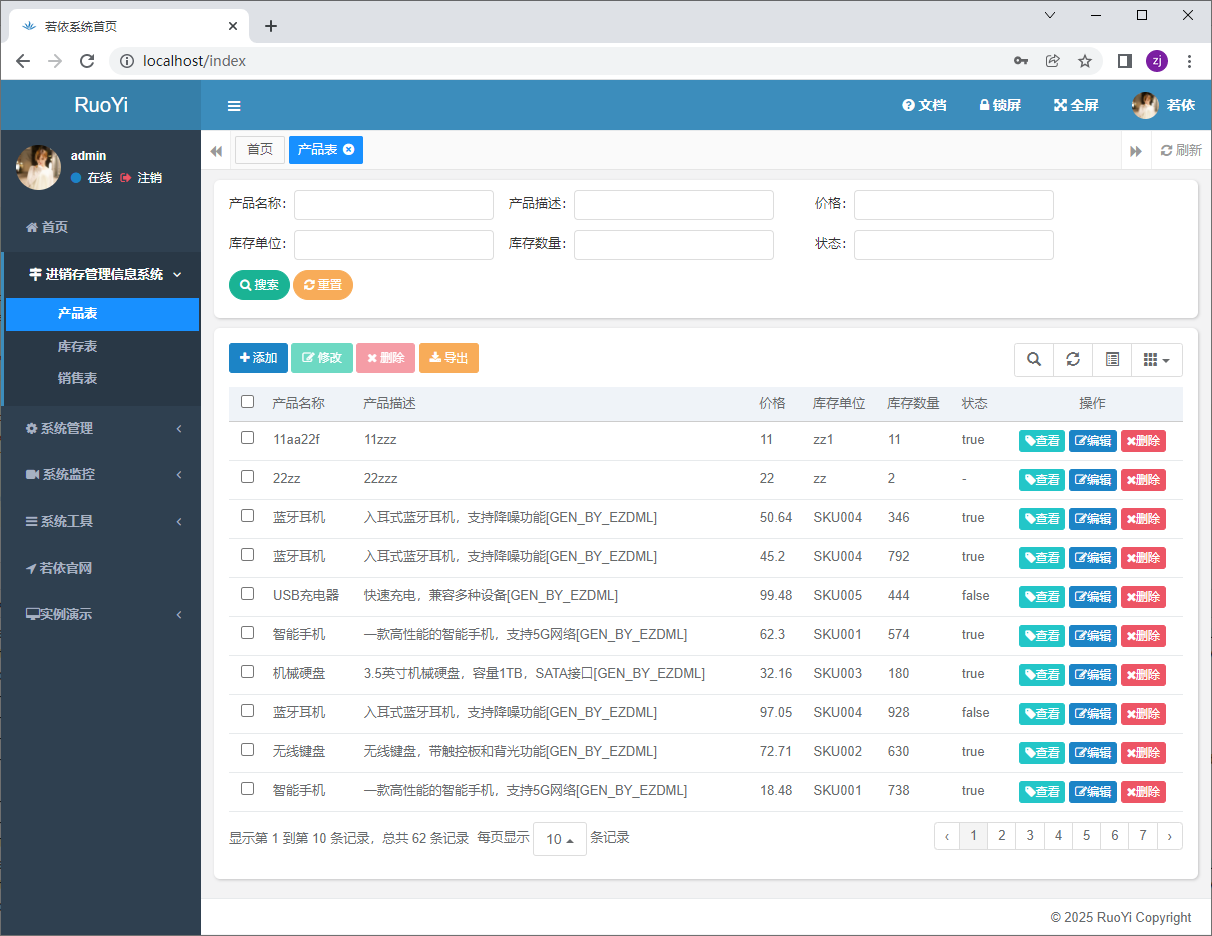

最终效果如下：

重新生成代码再运行，也就清爽了：

表单界面

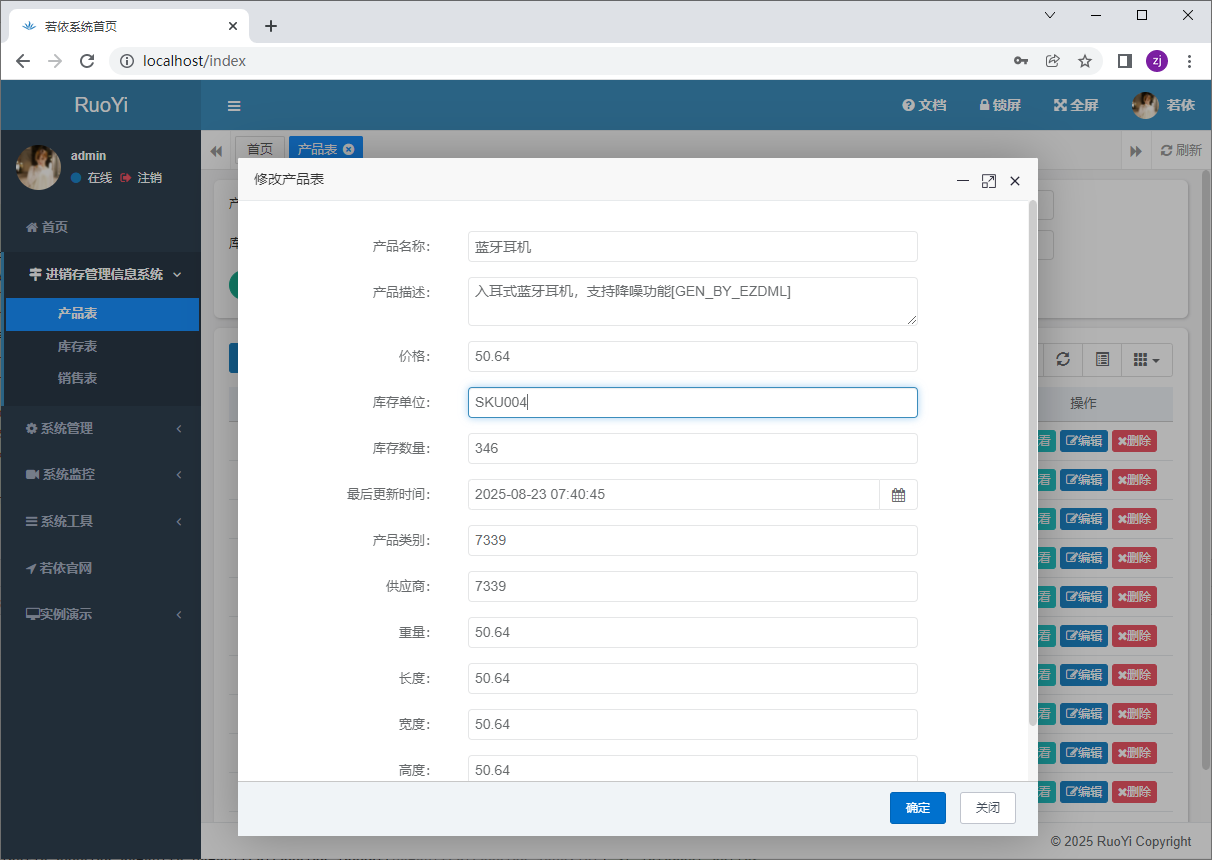

接下来我们来看表单界面，顺序已经跟随列表一起改过来了：

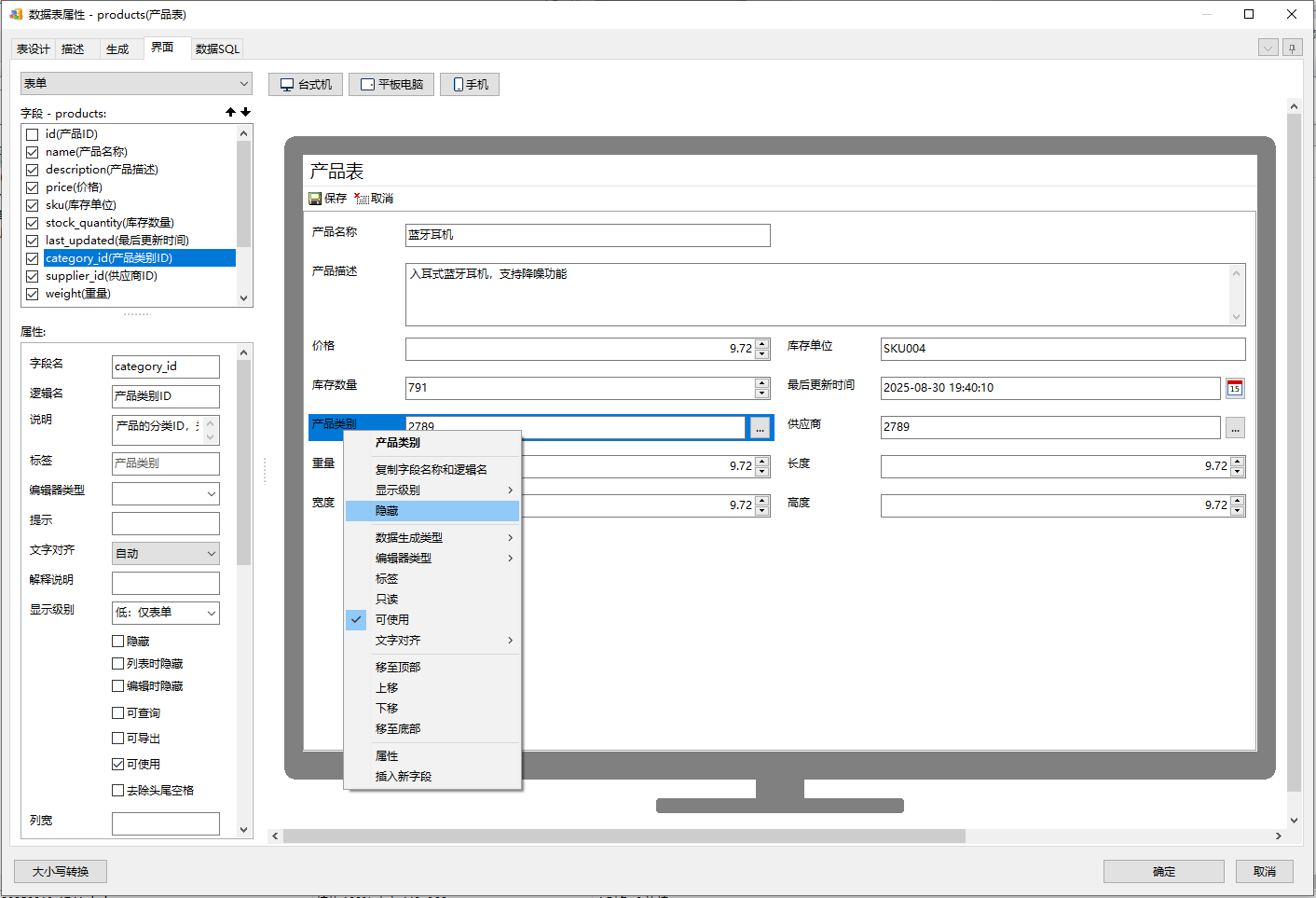

其中产品类别和供应商这两个表我们还没有设计，我们先把它隐藏。在EZDML里打开产品界面，切换到表单，将这两个字段隐藏：

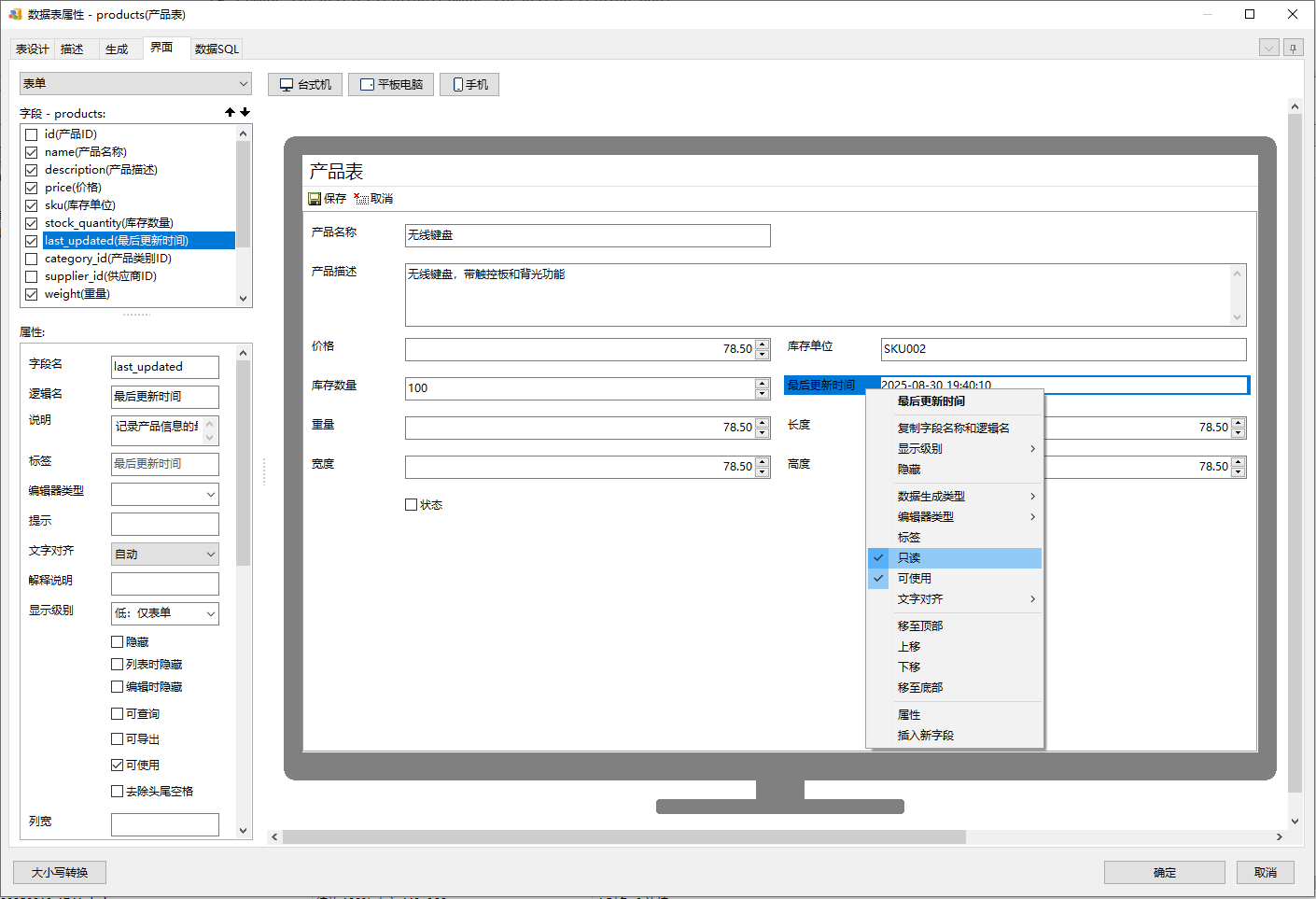

另外，最后更新时间我们不希望用户输入，把它设置成只读：

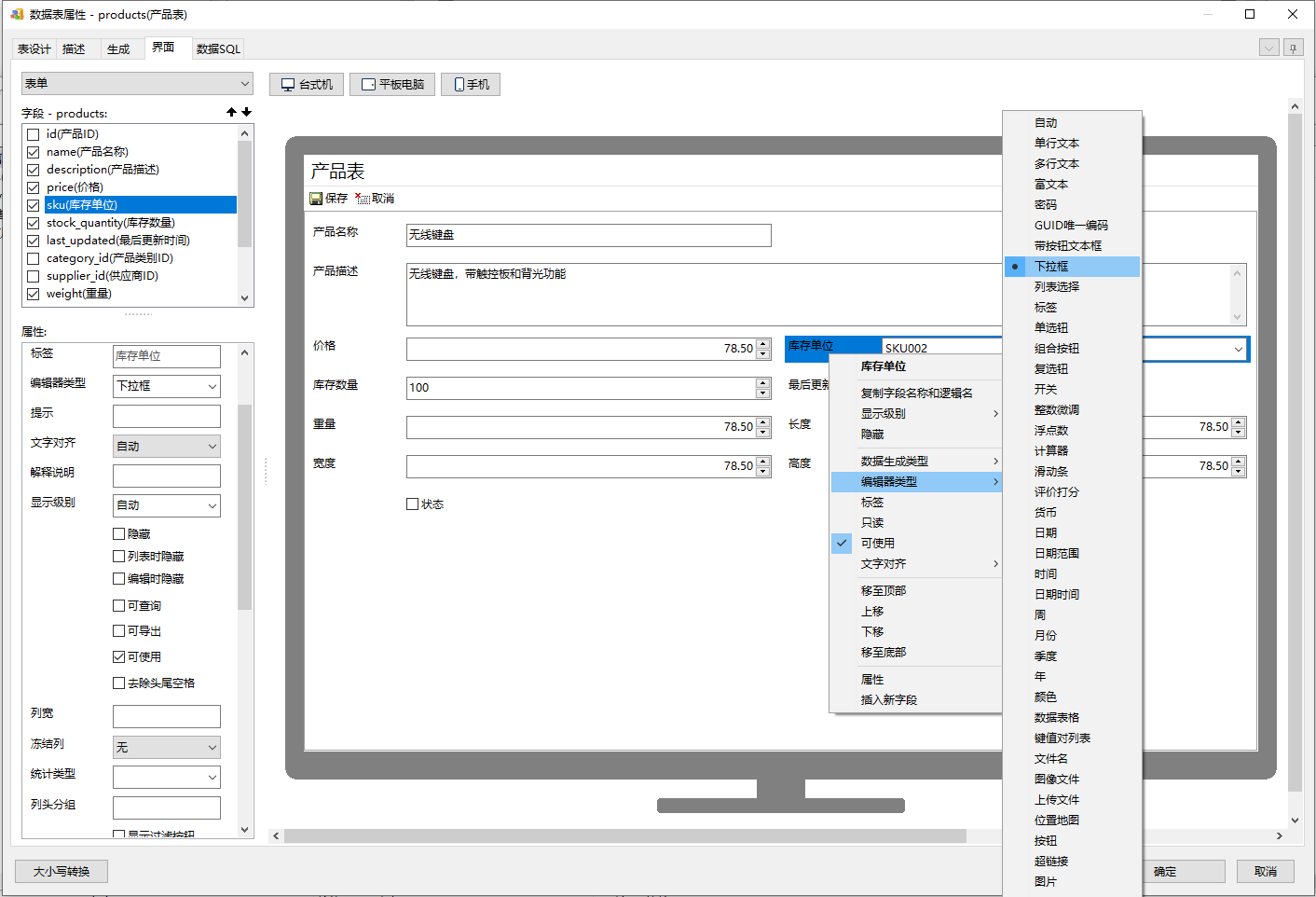

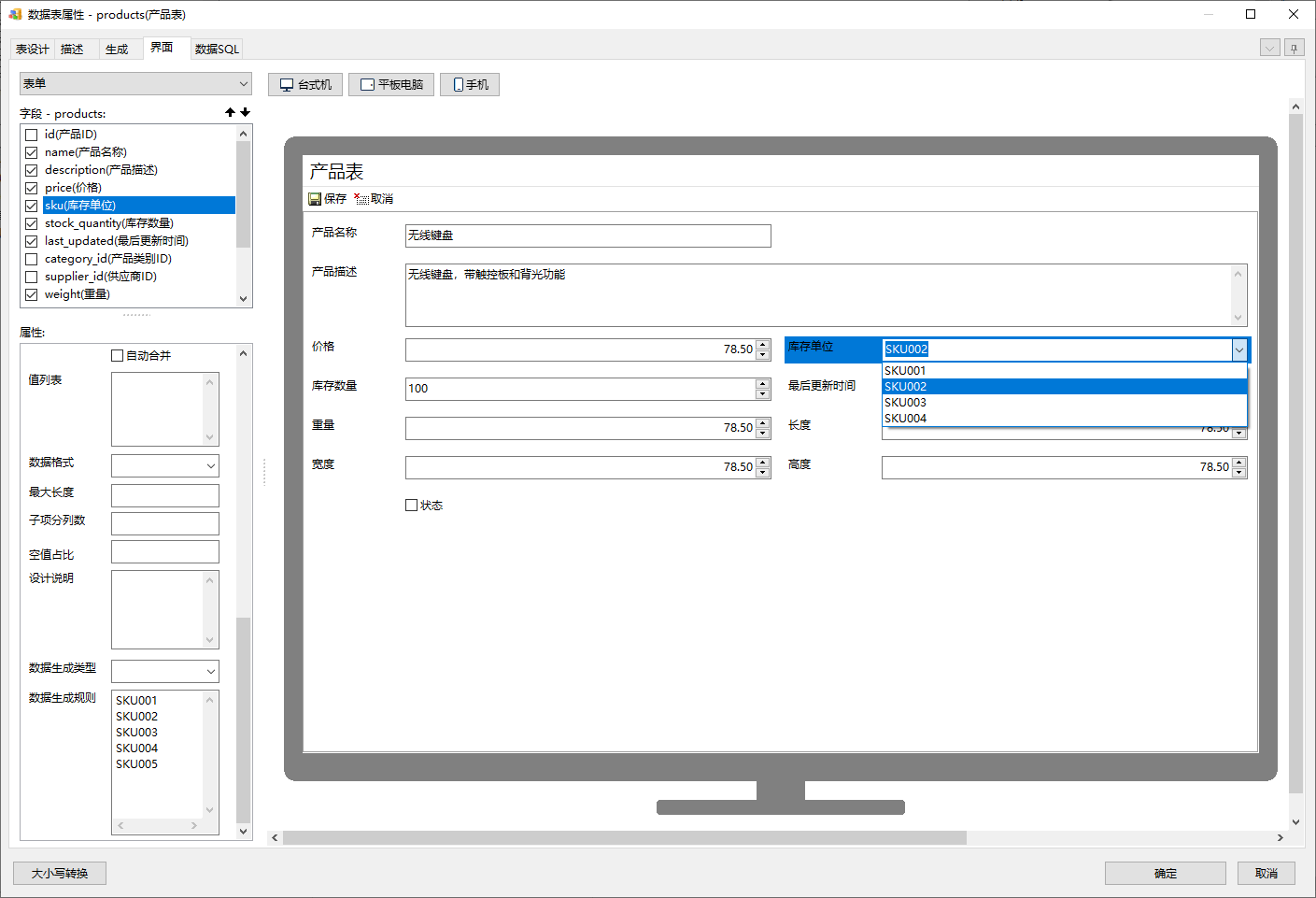

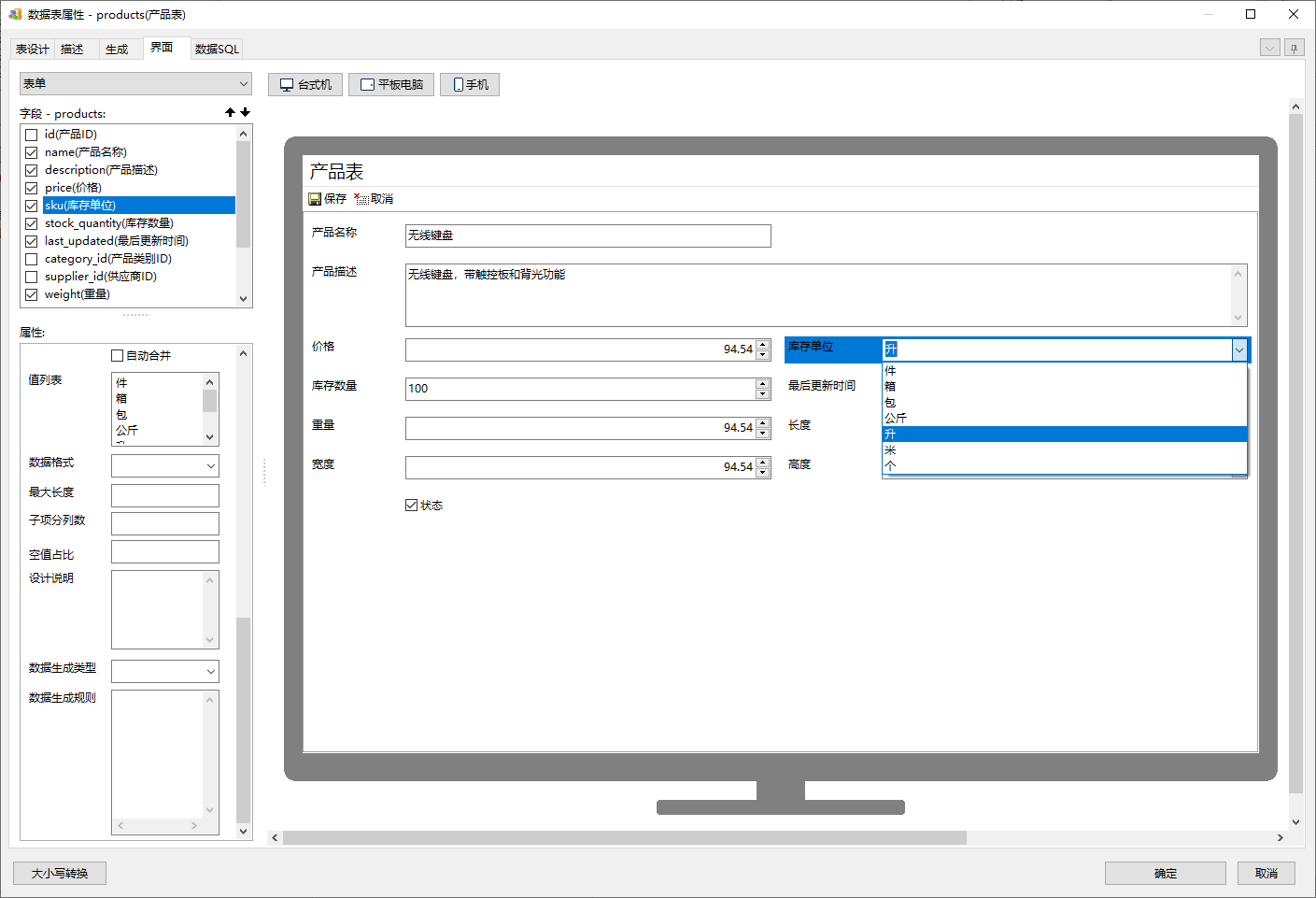

库存单位默认是文本输入框，我们改成下拉框：

AI生成的数据项（数据生成规则）令人难以满意，我们把它清了：

然后在值列表中输入我们习惯的选项——件、箱、包、公斤、升、米、个：

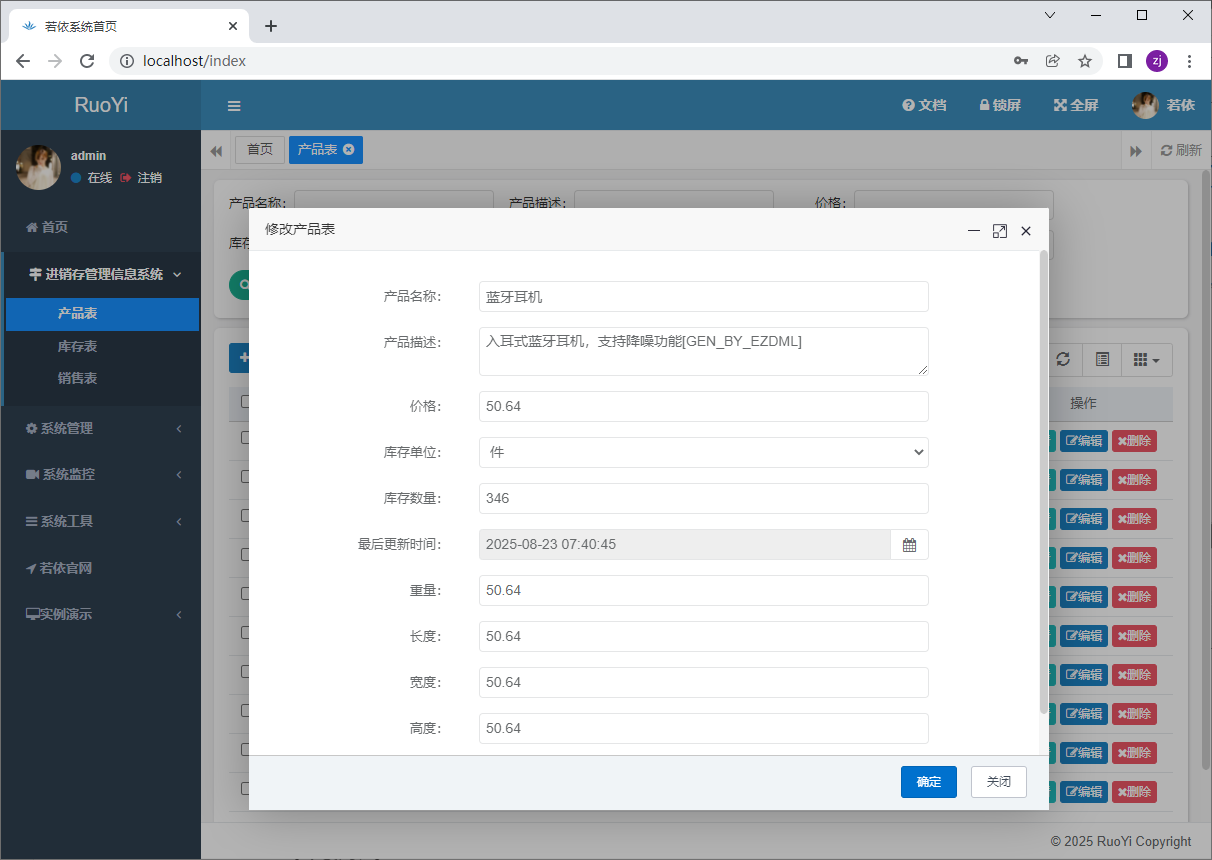

重新生成代码运行，效果如下：

表单验证

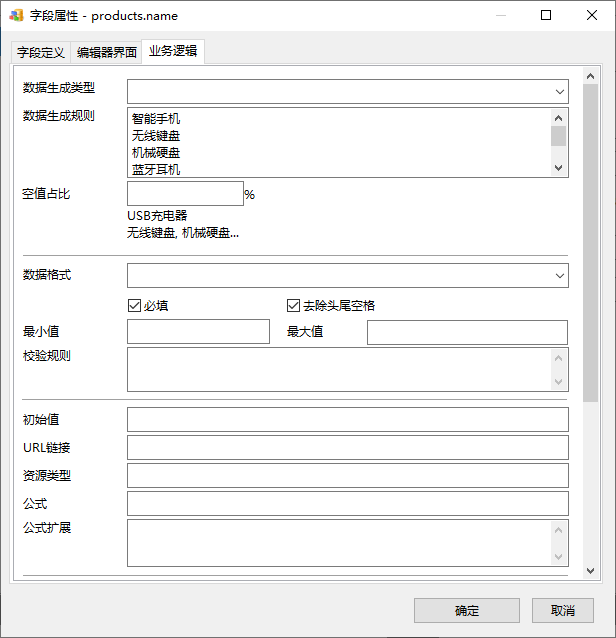

首先我们设置产品名称为必填，并去除头尾空格：

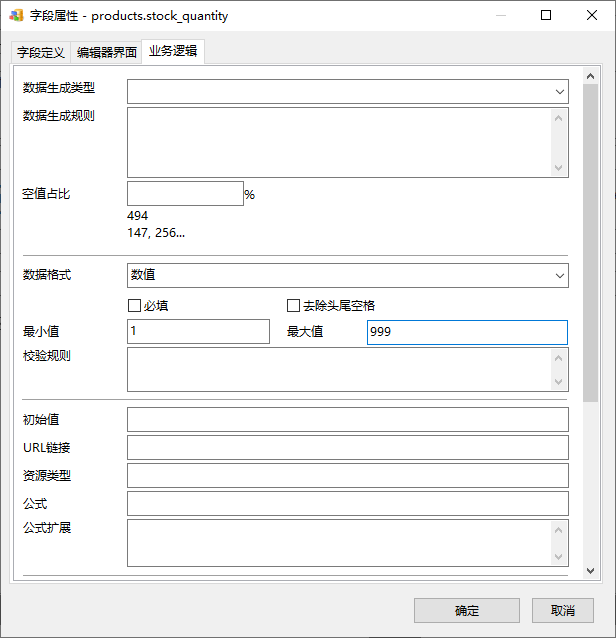

接着设置库存数量的数据格式为数值，最小值1，最大值999：

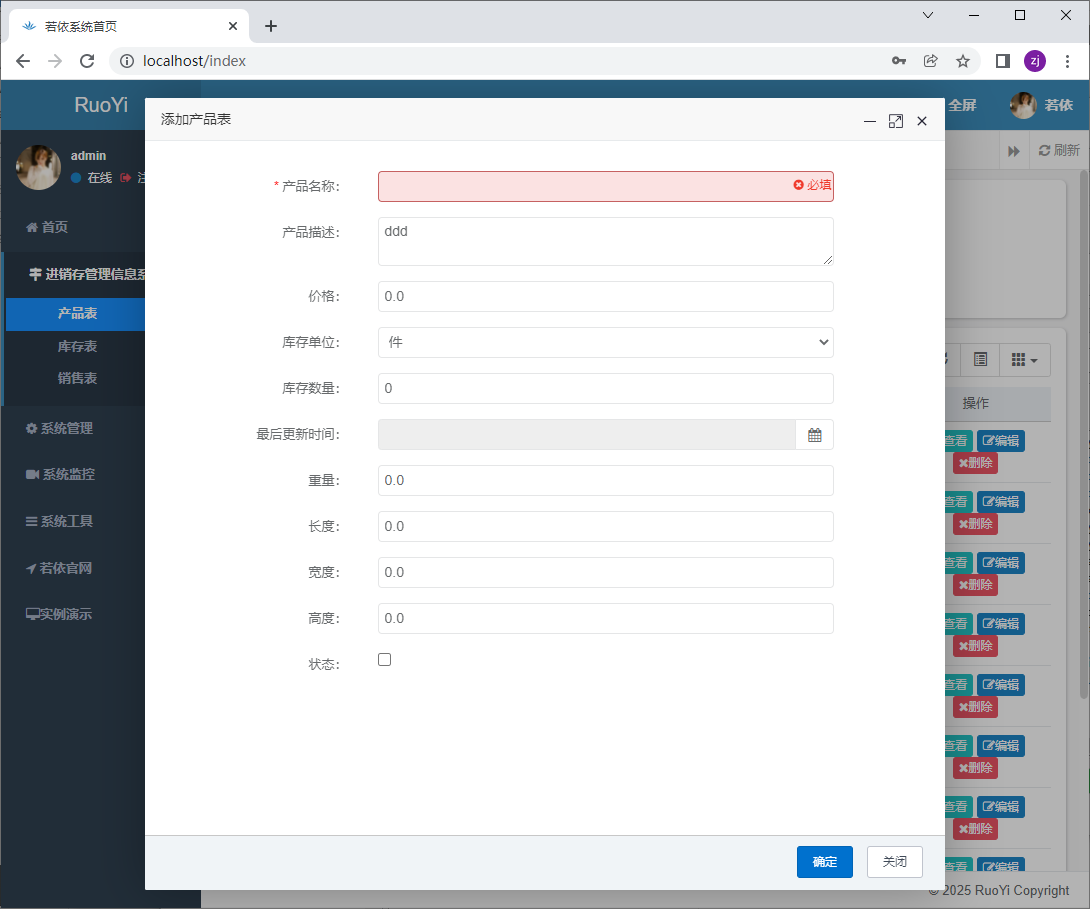

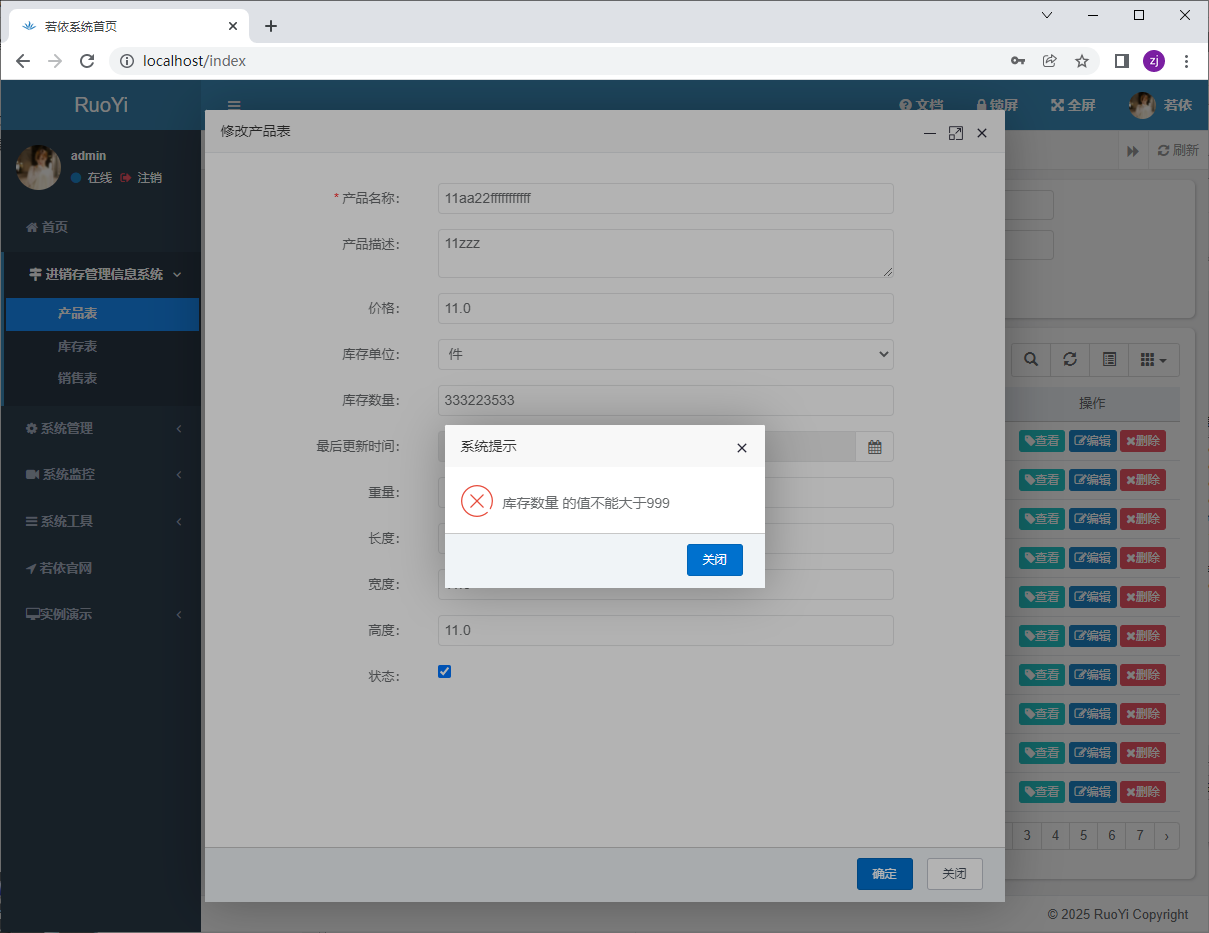

重新生成代码运行，可验证以上规则有效：

脚本规则

我们简单演示下脚本规则。假设我们要在保存时在后端检测产品描述，禁止使用国家级、最高级、最佳、第一、唯一、首个、最好、顶级、首家、最先进之类的词语，配置步骤如下：

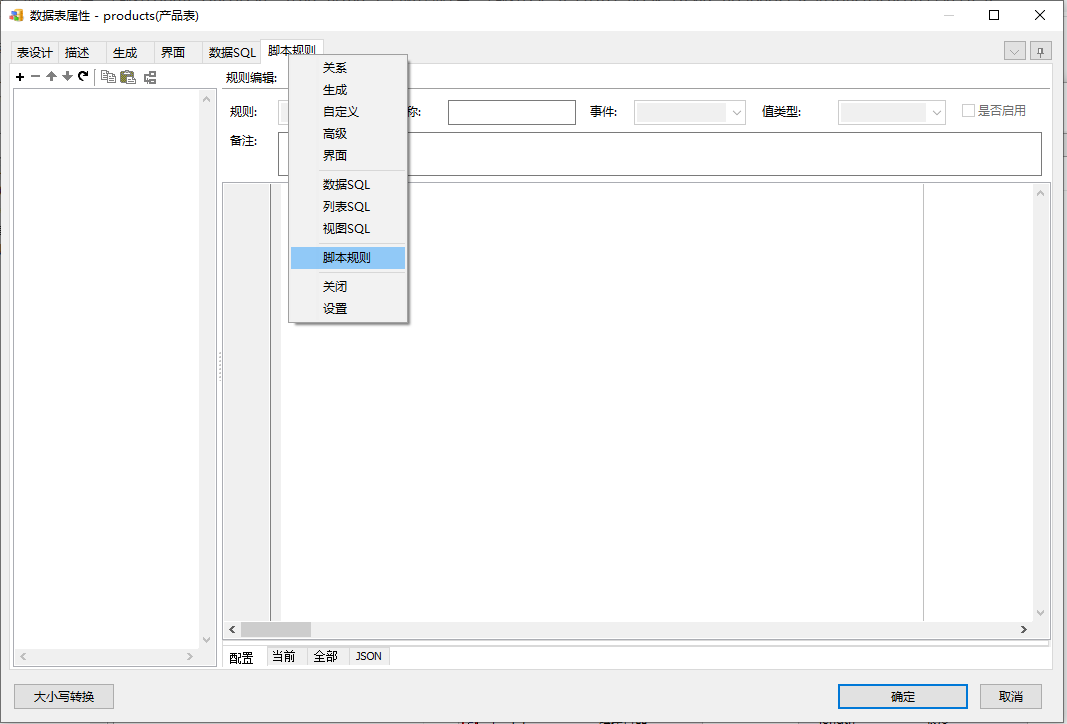

在产品表属性窗口标签上右键打开脚本规则：

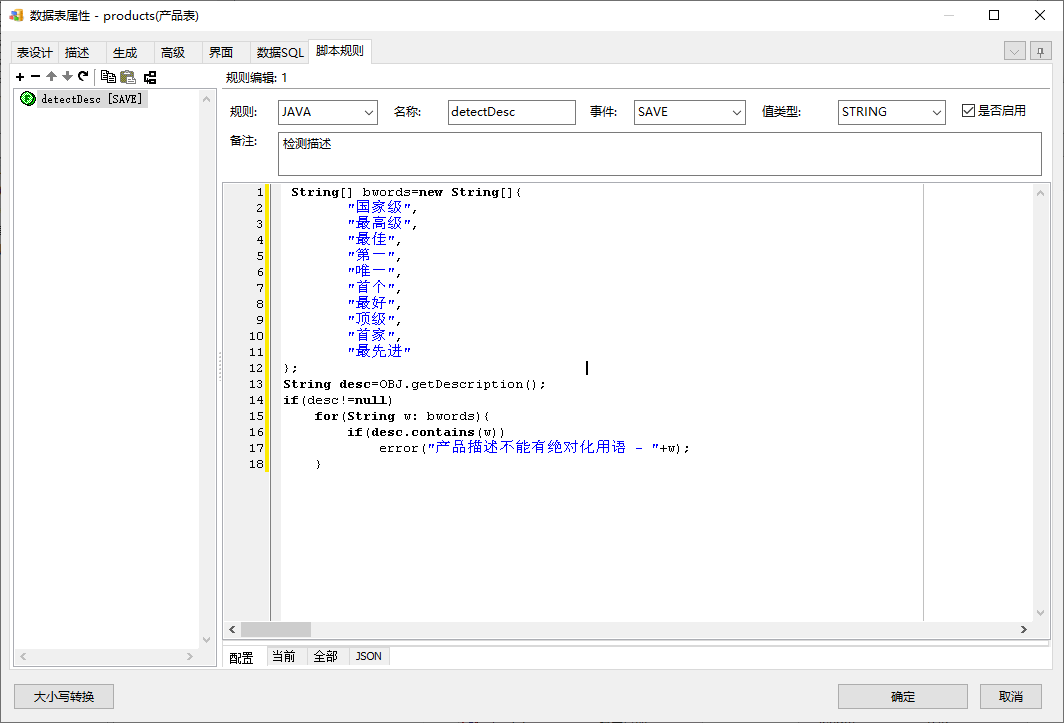

添加一条规则，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
script JAVA detectDesc(SAVE): STRING; //id: 1//
//检测描述
start
 String[] bwords=new String[]{
        "国家级",
        "最高级",
        "最佳",
        "第一",
        "唯一",
        "首个",
        "最好",
        "顶级",
        "首家",
        "最先进"
};
String desc=OBJ.getDescription();
if(desc!=null)
    for(String w: bwords){
        if(desc.contains(w))
            error("产品描述不能有绝对化用语 - "+w);
    }

end script;

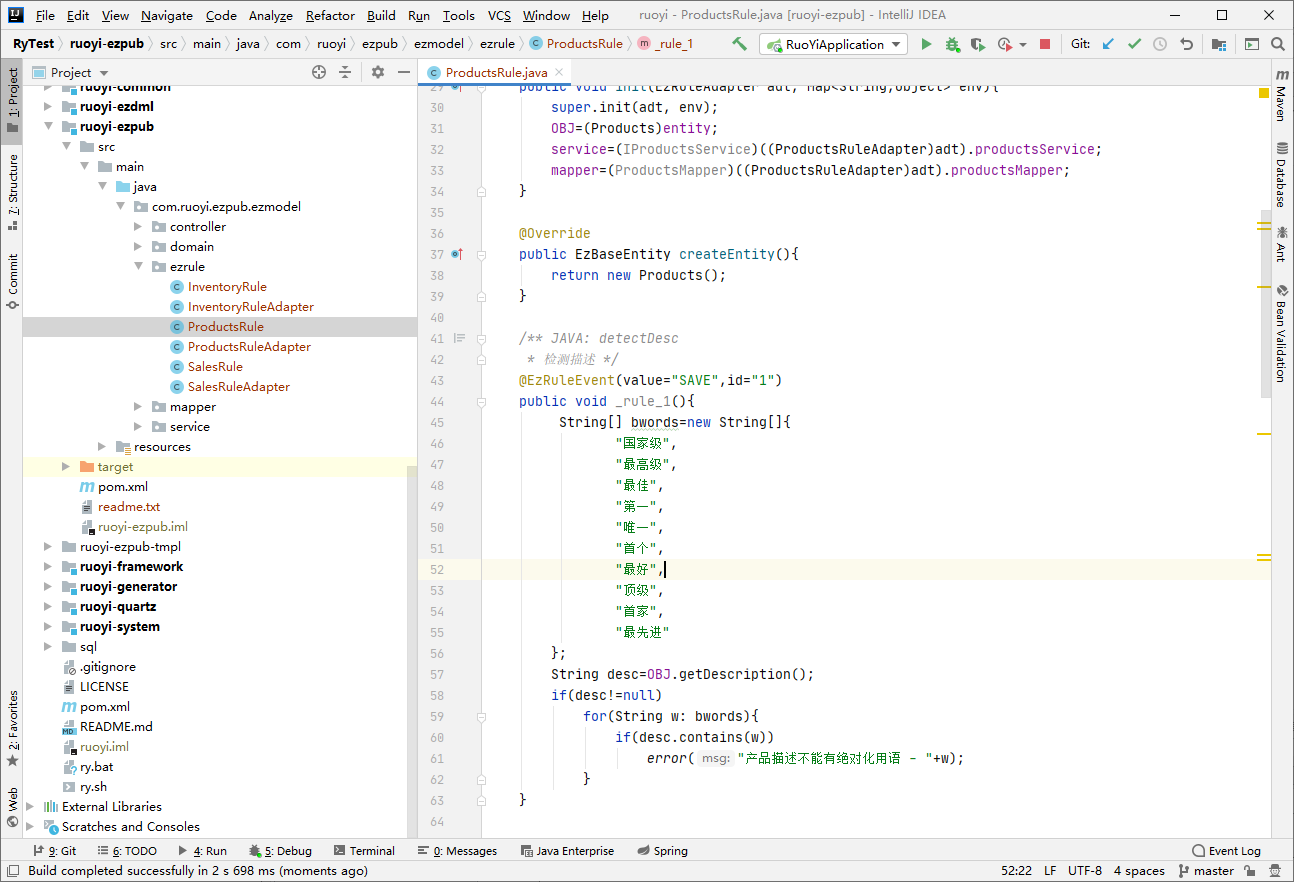

保存重新生成代码，这段脚本会出现在代码中：

编译运行：

可以看到脚本确实执行了。

单元测试

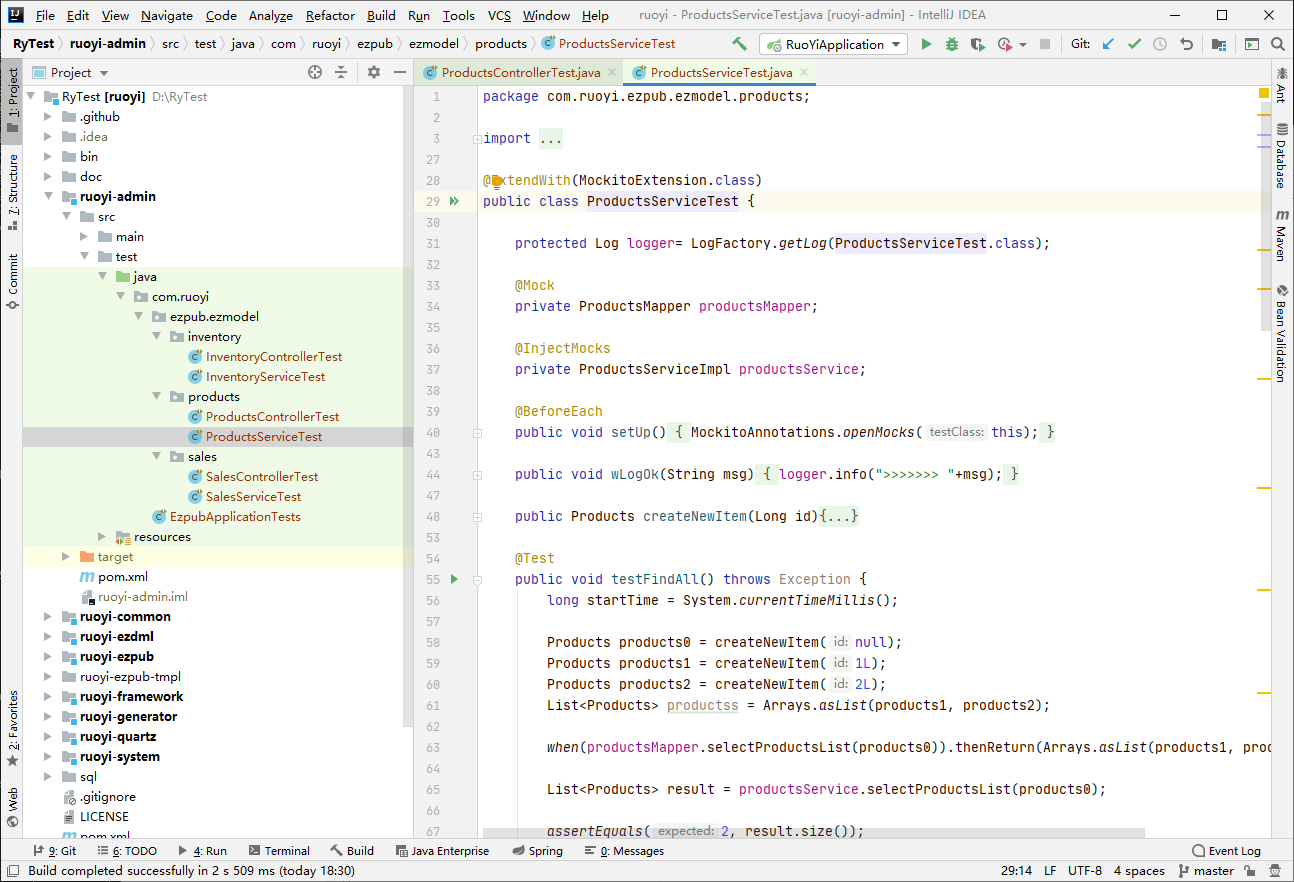

目前我们为每个表生成了Controller和Service的REST接口相关的测试代码。测试时发现如果直接在Ruoyi-ezdml模块下生成测试代码，则需要显式引用Ruoyi-admin以启用SpringBoot上下文环境，从而导致循环引用；为了避免这个问题，我们将代码生成到了Ruoyi-admin下：

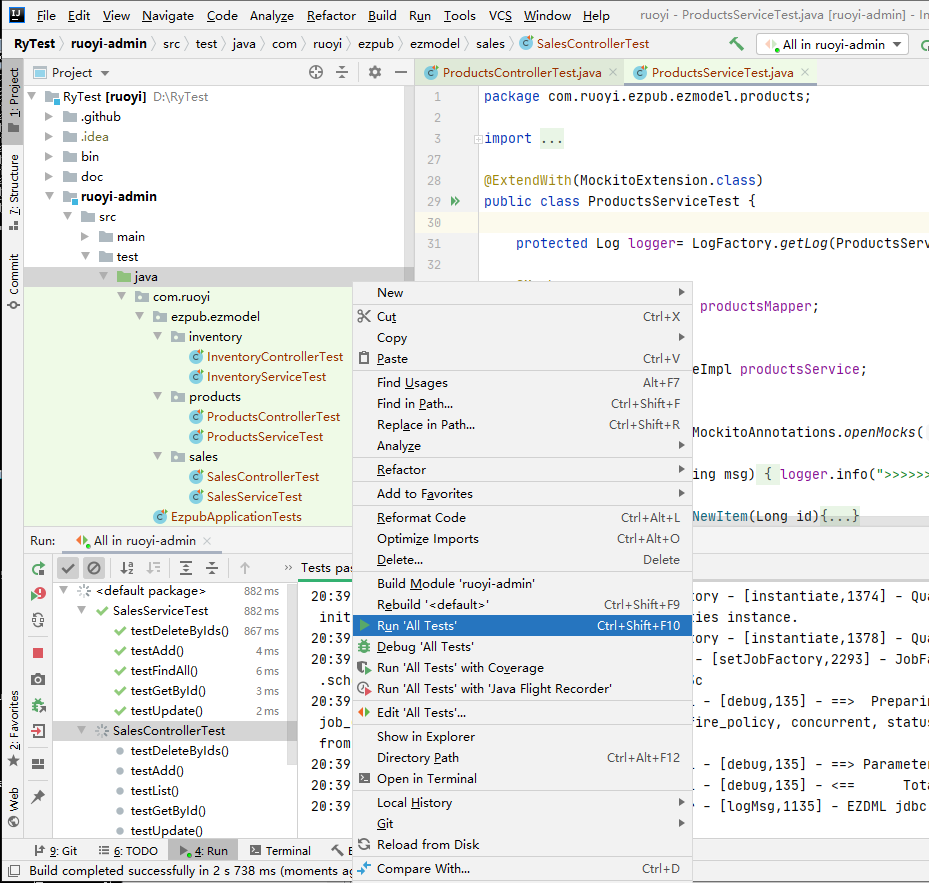

在test/java上右键执行Run ‘All Test’，即可启动测试：

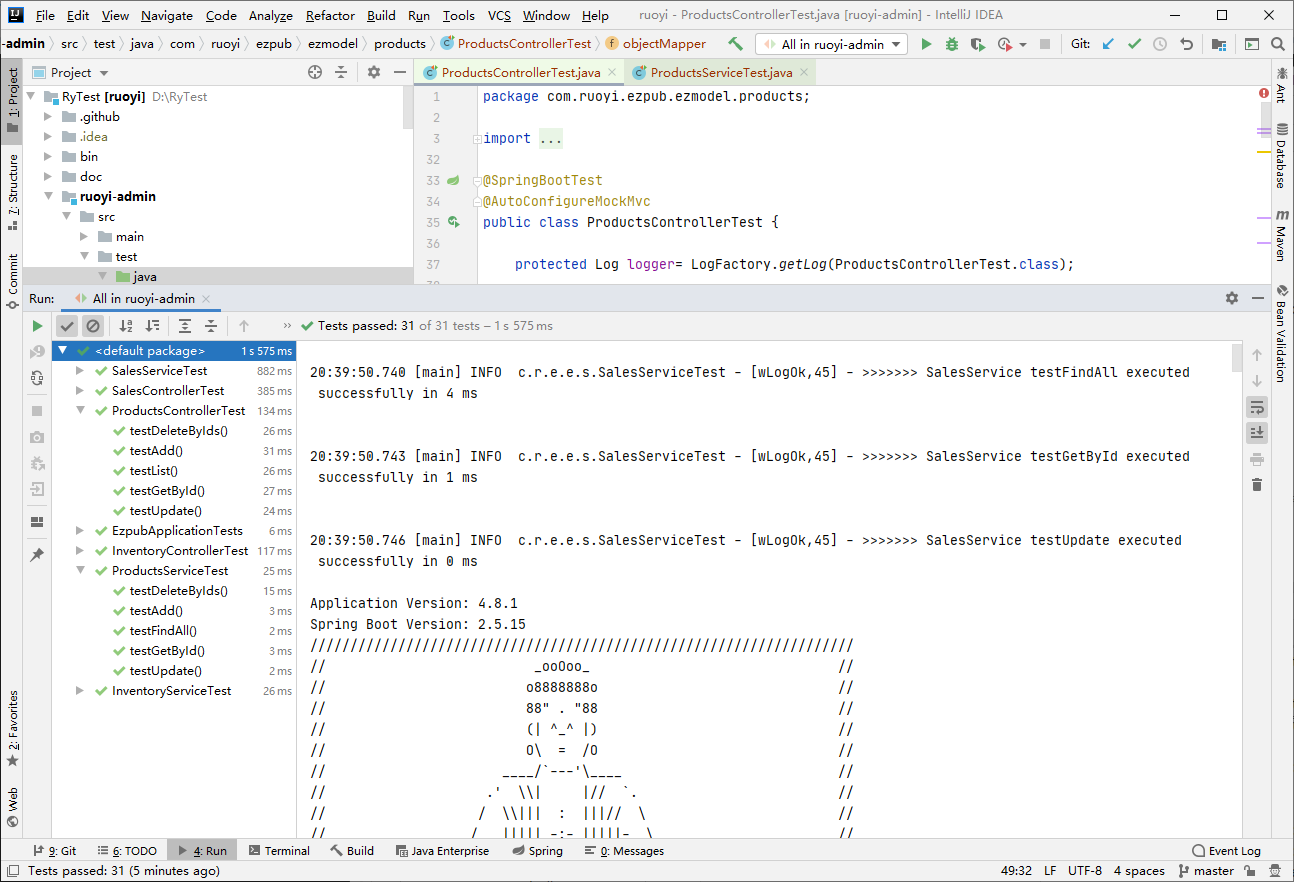

每个表10个测试，共30个，测试通过：

小结

现在AI编程工具层出不穷，生成代码貌似已经落后了。但AI在复杂逻辑处理方面还无法取代人类，CRUD代码生成仍然有意义。

只需要一个模型，EZDML就可以基于若依框架生成表结构、前后端代码、REST接口、Swagger UI、Markdown文档、单元测试等内容，支持表单验证、脚本规则，易于扩展，比之前的单模块生成大有改进，基本上提供全套一条龙服务了。当然细节问题不少，还需要继续完善。
