本工具以简单设计为主，所以把常用的数据类型归纳为以下几种了：文本、整数、浮点数、时间、真假、枚举、文件、对象。比如字符串VARCHAR、VARCHAR2、NVARCHAR、CLOB（长度超过数据库限制时会自动转用CLOB），在我看来都是一个类型，只是换了个马甲而已。这样做的好处，主要是跟编写代码比较接近，另一个是跨数据库时比较方便。

另外还有列表、函数、事件几个类型，是为方便设计生成代码而增加的。

如果你的场景经常要区分数据库的各种物理数据类型，那EZDML可能不是最好的选择。

七、默认的物理类型（如VARCHAR2）不是我要的怎么办？

如果只是个别字段，可以直接修改字段属性，设置字段的类型名称。类型名称默认为空，为空时使用默认数据类型名称。如果大多数字段都要改，可以在INI中定义程序默认的物理类型，比如字符串你可以指定默认用NVARCHAR2类型，参见官网《EZDML配置文件说明》中的DefaultFieldTypes相关内容。

八、除了默认类型，我还需要其它的数据类型怎么办？

逻辑类型（如浮点数）基本上都是有的，但物理数据类型（如CURRENCY，DECIMAL）可能没有。解决办法有两个：

一是在每一个字段的属性中指定类型名称；另一个办法是自定义类型，参见官网《EZDML配置文件说明》中的CustFieldTypes相关内容。

需要说明的是，自定义类型本质上也是修改字段的类型名称，生成SQL时会再替换为最终的类型。

九、外键连接只有一对多吗？有没有一对一的？

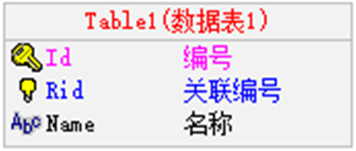

默认就是一对多，不支持直接设置成一对一。不过，如果你把从表的关联字段加一个唯一索引（或者设置为主键），则EZDML能自动识别它是一对一，在画图时会画成一对一。

十、在模型图中新建或复制粘贴表后，新表的位置是怎么定的？

默认就是最后一次鼠标点击的位置。如果你想新的表出现在指定位置，则新建或粘贴前在那个位置用鼠标点一下，左键右键都行。

如果在左边目录树上新建或粘贴表，则位置由程序自动指定。

十一、是否支持多字段的组合索引、组合外键、组合主键、触发器等约束？

不支持，本工具以简单设计为主，复杂的数据库设计是不支持的（不过，好像组合主键是支持的，我一开始也不知道，看了版本历史才发现）。

作为一个悲催的程序员，混了这么多年也没混上DBA，很惭愧，说明数据库不是我的专长。EZDML表面上是数据库表设计工具，可实际上为数据库服务的并不深入，更多是为了搞代码、脚本、文档之类的不务正业的东东。如果你想用它来维护触发器、存储过程、表空间、同义词、分区之类的，那你很可能要失望了，可能你想要的功能没有，你不想要的、没什么暖用的东西却很多。

十二、同名表有什么讲究？为什么有时会警告相同名称的表对象已经存在？

为方便设计管理，在一个DML模型文件里，同一个名称的所有表（不管是不是在一个模型图里）会认为是同一个，修改完一个的属性后会自动同步到其它同名表（注：手工改的才会，用脚本改的不会同步），改一个就等于改了全部。于是问题就来了。

假设我们已经有了一个叫“TableA”的表，有11个字段；这时我们再新建第二个表，也取名为“TableA”，但只有3个字段。请问：创建完第二个表后，TableA应该有几个字段？

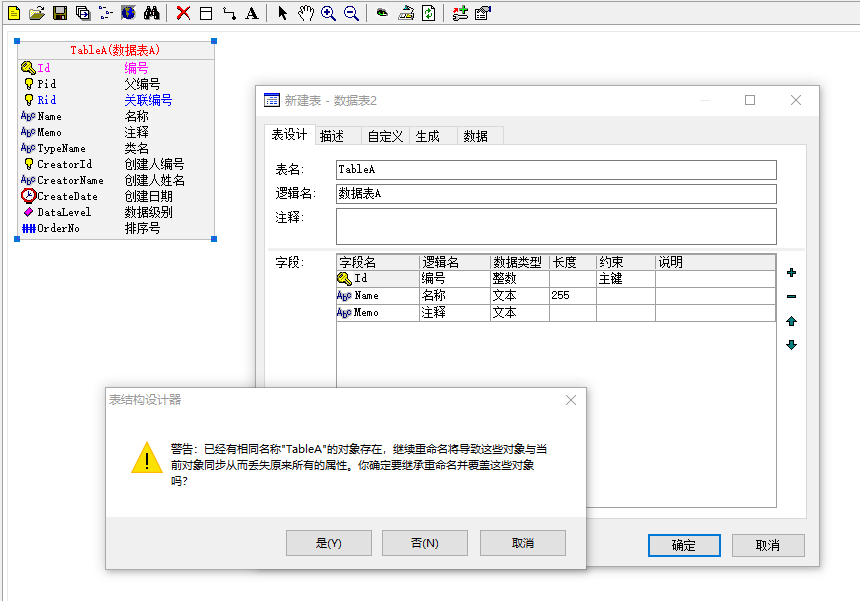

嗯，不好回答吧，说11个或3个都会有人有意见。所以，第二个表保存时程序会警告有同名表存在，你是不是搞错了？

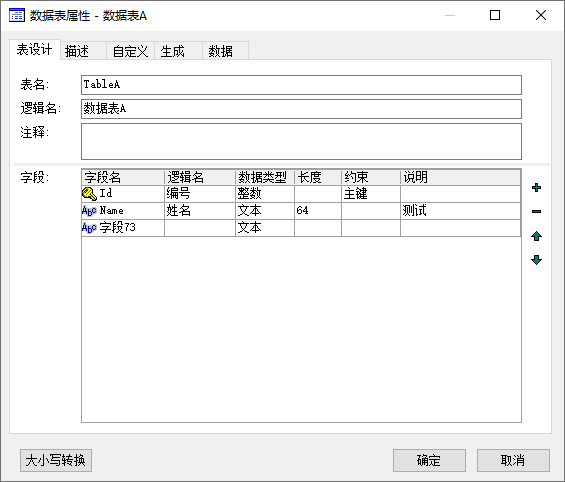

你仍然保存的话，点“是”，新表就会覆盖旧表，最终答案是3个字段，有图有真相：

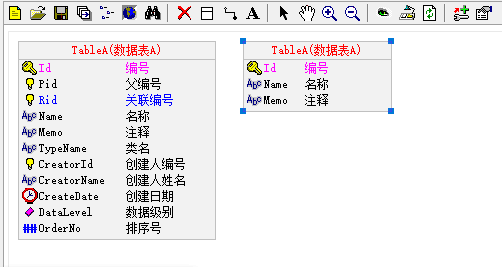

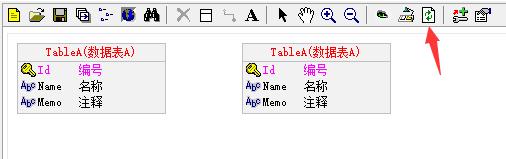

嗯？左边怎么还是11个？表与表之间的信任呢？表急，刷新一下就真相了：

这时两个表就结盟了。我们随便选一个TableA，加一个字段，删一个字段，改一个字段：

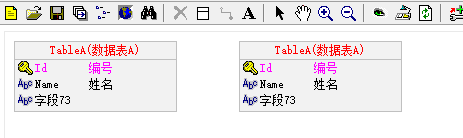

保存，第二个表也会自动同步变化：

很和谐吧。

需要注意的是，EZDML同名表在整个文件里都是结盟的，不在同一个模型里也会同步。

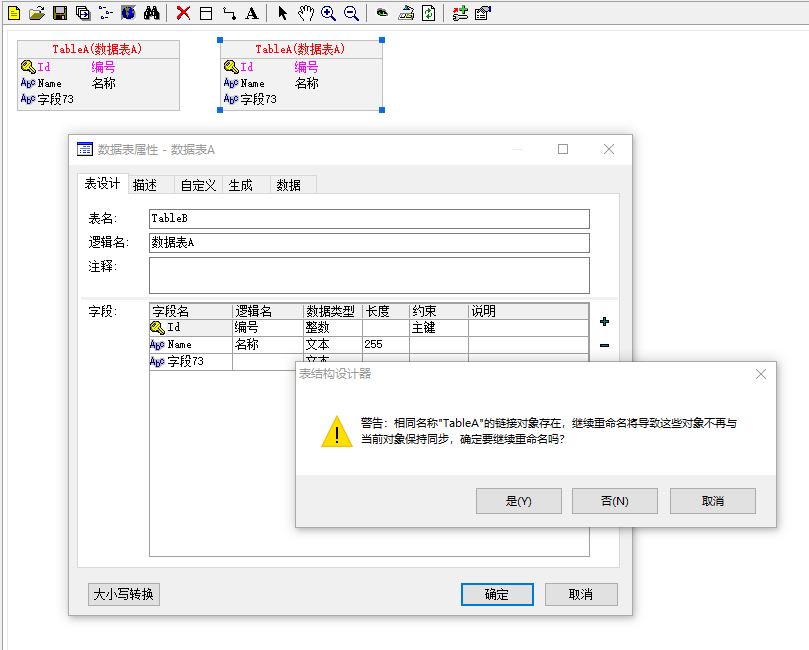

不过，又有另一个问题冒出来了，如果这时我把右边那个TableA改名为TableB，会怎么样呢？左边那个会跟着改名吗？

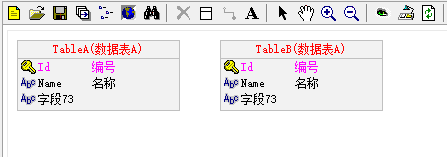

实际上并不会，改完后A是A，B是B。但程序会给你一个警告，因为这意味着B背弃了盟约，从联盟中独立出来了：

十三、如何快速复制表名/字段名？

左边目录树：选中任何对象，按CTRL+E复制名称（复制高亮内容，显示什么就复制什么，如果有逻辑名，也会一起复制）。

右边模型图：

l 选中整个表，不选中表名和字段名，这时按CTRL+E会复制出一个select语句

l 选中表名，按CTRL+E复制表名（复制高亮内容，显示什么就复制什么，如果有逻辑名，也会一起复制，切换物理/逻辑视图可以控制复制的内容，下同）

l 选中字段，按CTRL+E复制字段名

十四、如何复制的方式创建新表？

那个，你可以复制粘贴完后改名（会有同名文件链接断开的警告）；或者，你先粘贴到记事本里（复制的内容其实是XML文本），改好名再粘贴回去；或者，你先新开一个EZDML粘贴，改名，再复制粘贴回来。

十五、如何复制字段到另一个表？

有几个办法：

l 在左边目录树中选择一个或多个字段，鼠标右键复制粘贴（不同的文件之间也适用）

l 在左边目录树中选择一个或多个字段，鼠标拖动到另一个表里

l 在表一的描述字中复制需要的内容，到表二的描述字里粘贴

十六、字段属性里的“编辑器界面”、“业务逻辑”是干什么用的？

没什么用。本来是隐藏起来了的，想准备给自己设计通用界面和程序用的，但我这么多年也就一直停留在“想”的阶段，没有实践；后来有网友想要，就开放出来了。对我来说，对大部分人来说，它们目前仍然是没暖用的东西。

十七、为什么你的表和字段属性截图有个“自定义”标签？

嗯，有一个用脚本自己生成一个属性页的功能，需要改INI才能开启。这也是一个对我、对大部分人都没什么暖用的功能，但是我觉得它有意思、有挑战性，就加上了。

十八、那个大小写转换是干什么用的？

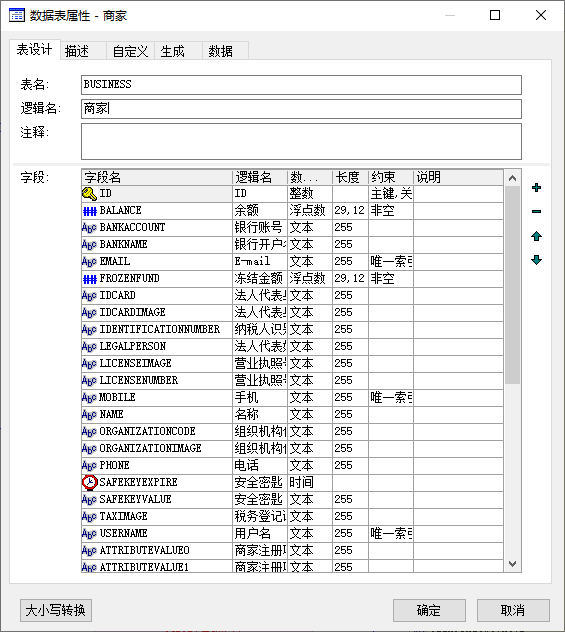

顾名思义就是大小写的互转了。从数据库导进来的表一般都是全大写或不分大小写的，有时比较难分辨，不利于查看。例如商家表生成到ORACLE数据库后，再从数据库导进来时，会变成全大写：

很不好看，这时可以点左下方的“大小写转换”按钮，弹出菜单如下：

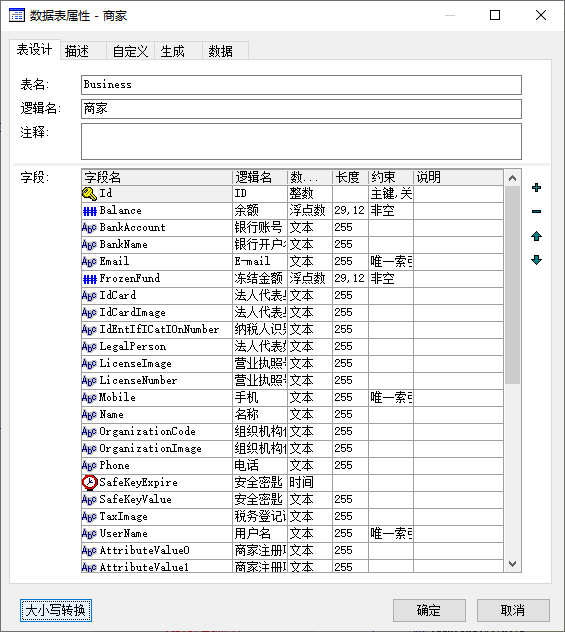

执行“自动大小写”，系统处理的效果如下：

“自动大小写”的意思是自动对表名和字段名进行首字母大小写分词处理。例如MEMBERRANK会处理为MemberRank。处理过程是根据字典文件dict.txt和MyDict.txt进行简单的匹配，效果并不能做到100%准确，如果对处理结果不满意，可修改字典文件增加你需要的词语。

十九、那下面还有个汉字转拼音是干什么用的？

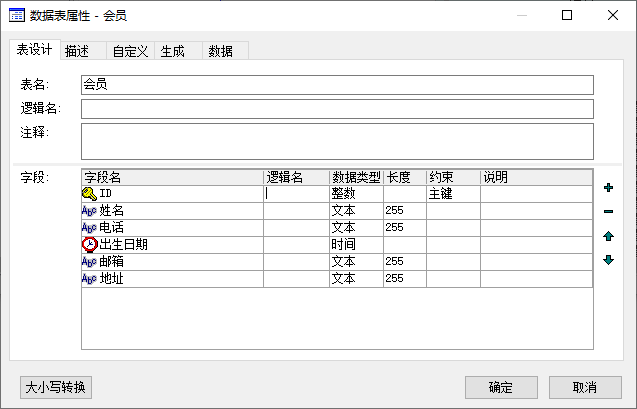

比如有这么一个表：

全是中文，生成C++代码是这个样子的：

class 会员

{

private:

protected:

int ID;

char * 姓名;

char * 电话;

Date 出生日期;

char * 邮箱;

char * 地址;

public:

会员(void);

~会员(void);

int GetID(void);

void SetID(int);

char * Get姓名(void);

void Set姓名(char *);

char * Get电话(void);

void Set电话(char *);

Date Get出生日期(void);

void Set出生日期(Date);

。。。

};

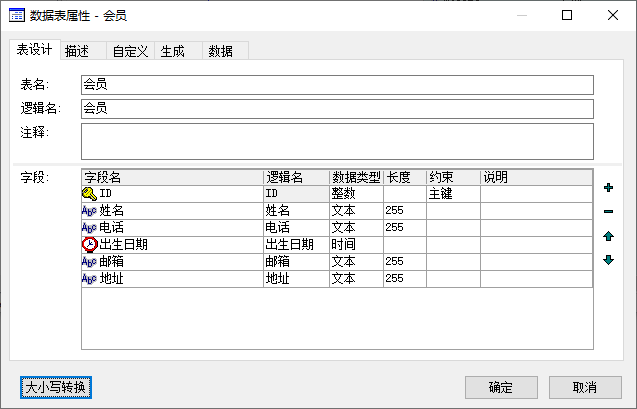

这个就比较令人无语了，大家习惯了代码是要用英文的。不过我英文不好，或者想偷懒，于是我先执行一下“名称转为逻辑名”，将名称复制到逻辑名上：

再执行“汉字转拼音”，将名称转成伪英文：

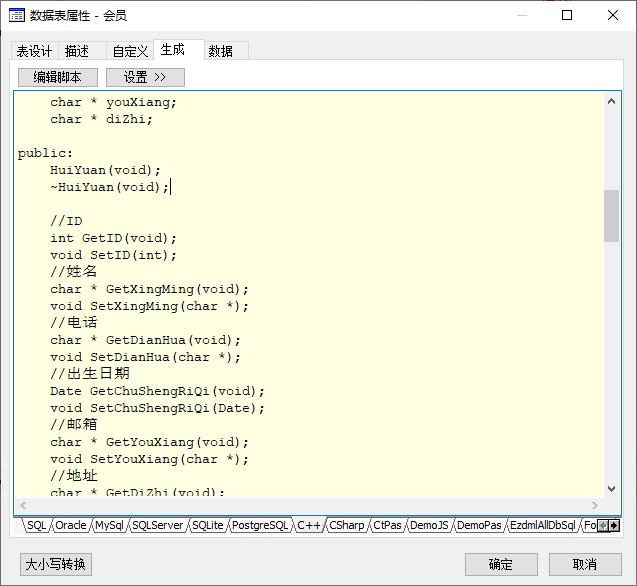

再来看生成的代码，是不是顺眼多了：

/* 会员 */

class HuiYuan

{

private:

protected:

int ID;

char * xingMing;

char * dianHua;

Date chuShengRiQi;

char * youXiang;

char * diZhi;

public:

HuiYuan(void);

~HuiYuan(void);

//ID

int GetID(void);

void SetID(int);

//姓名

char * GetXingMing(void);

void SetXingMing(char *);

//电话

char * GetDianHua(void);

void SetDianHua(char *);

//出生日期

Date GetChuShengRiQi(void);

void SetChuShengRiQi(Date);

。。。

};

另外，脚本中也可以用ChnToPY这个函数直接转汉字为拼音。

二十、如何从注释中提取逻辑名？

有几种办法：

1. 从数据库导入时，勾选“注释转为逻辑名”

2. 双击表，弹出表属性对话框，点左下角的“大小写转换”，选择“注释转为逻辑名”

3. 在左边目录对上，选择一个或多个表（选字段也是可以的），然后在右键菜单中执行“大小写转换|注释转为逻辑名”

4. 最高境界：自己写脚本处理，参见《EZDML脚本配置》

二十一、如何对多个表批量添加或删除字段？

有两种方式，推荐第1种：

1．在左边目录树中选择多个表，右键菜单执行批量添加或删除字段；

2．使用脚本：在模型图中右键执行脚本，编写脚本完成批量添加或删除字段，参见《EZDML脚本配置》。

二十二、如何对多个表或字段批量转换大小写？

请参考上一问题的答案。

二十三、如何对多个表或字段批量进行某种操作？

请考虑用一下脚本，用过几次后，你可能就不需要问这类问题了，参见《EZDML脚本配置》。

二十四、 PASCAL和JAVASCRIPT脚本有什么用？如何编写脚本？

说来话长，简单地说，它们可以让你彻底掌控模型中的一切。参见《EZDML脚本配置》。

二十五、为什么有时输入的中文内容是乱码？

旧版win32的会有这个问题，升级到win64即可。非要用旧的win32的话，解决办法一般有以下一些：

l 如果是英文或其它非中文的系统，请在控制面板中添加中文语言的支持

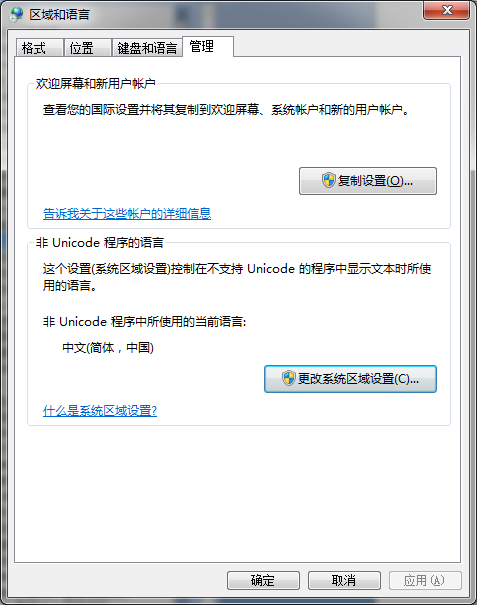

l 在区域和语言里设置非Unicode程序的语言为中文（WIN7和WIN10都有这个设置的）

l 如果有多个输入法，可切换一下输入法试试

l 任务栏输入法图标如果是英文（EN），说明是英文键盘，请切换为中文键盘（输入法），设置中文键盘（输入法）为首选

l 如果是WIN10系统，可试着移除英文键盘或美式键盘，只留下中文键盘（输入法），WIN10的中文输入法是已经包含了英文输入的

l 如果语言列表里有多个，确保中文为首选，或者干脆删除其它语言

l 实在不行就只能放弃，可能这工具不适合你的系统

二十六、文字对象有什么用？

你觉得有什么用就有什么用，也许可以装饰一下吧；对我没什么用。这东西应该是以前遗留下来的，请注意它是以表的形式保存的，只是它的类型TypeName等于“TEXT”。

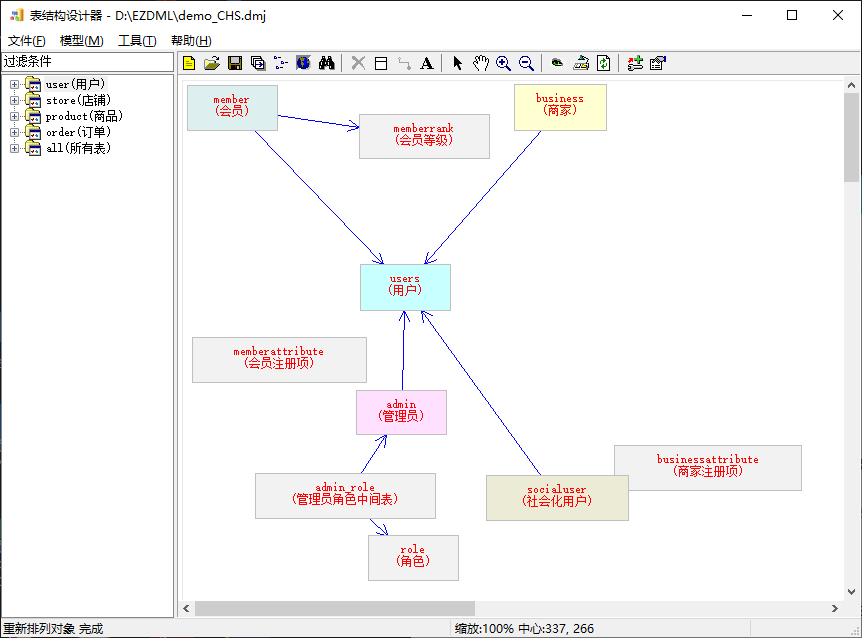

二十七、重新排列那个是有什么原理？

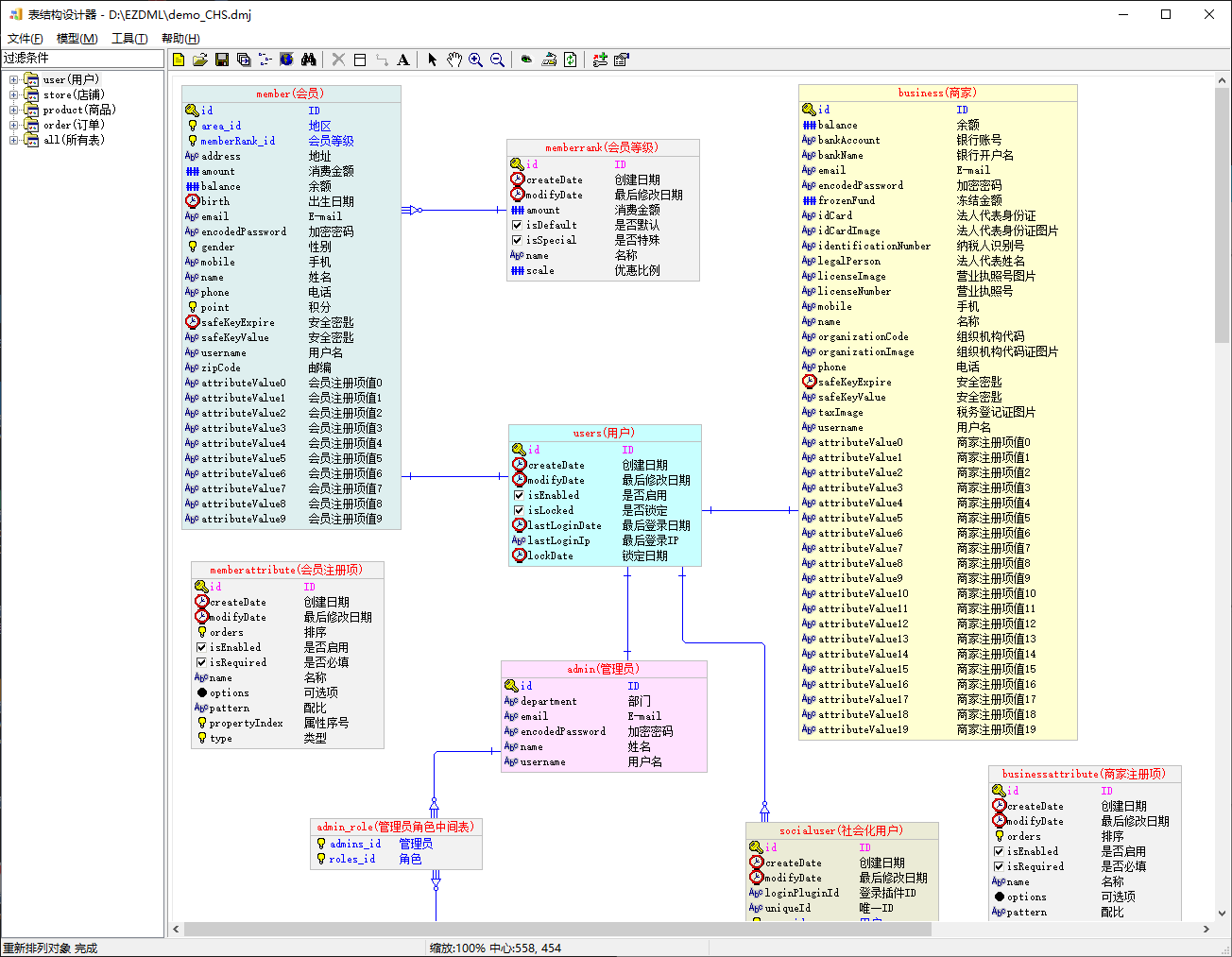

作用很明显，表很多的话能自动布局是方便很多。

原先布局的原理就是随机选一个表，为它找一个位置，方法是从左到右从上到下，然后再为跟它相连表表找位置。

最近我改了算法，先找到连线最多的表（有多个则按随机顺序取），把它放在中间；然后找跟它相连的连线最多的表（有多个则按随机顺序取），全放在它的附近；然后为这些表叠代地找相连子表放在附近。改进算法后的效果好了很多。

二十八、缩略图模式有什么用？

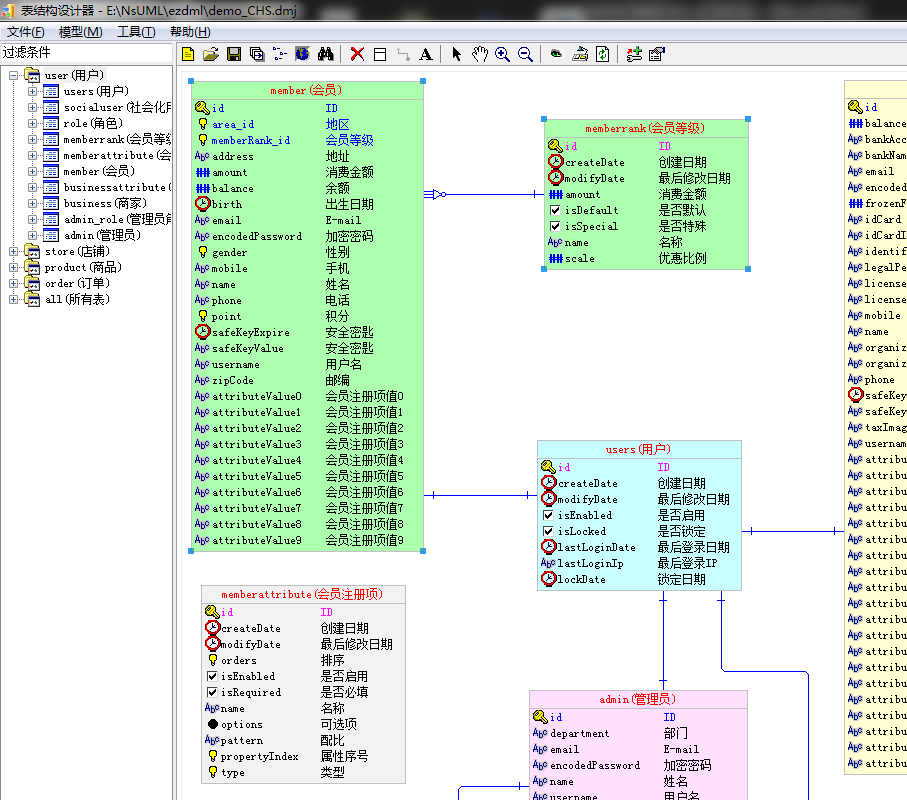

可能表多的时候方便查看吧。还是那句话，你觉得有什么用就有什么用。截两个图直观对比一下：

二十九、模型图中表的背景颜色是怎么设置出来的？

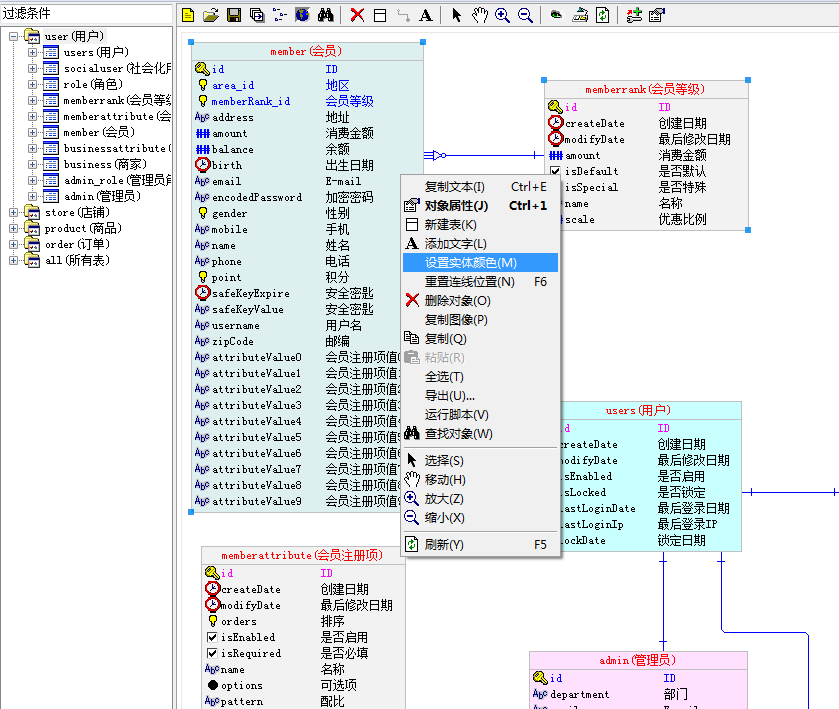

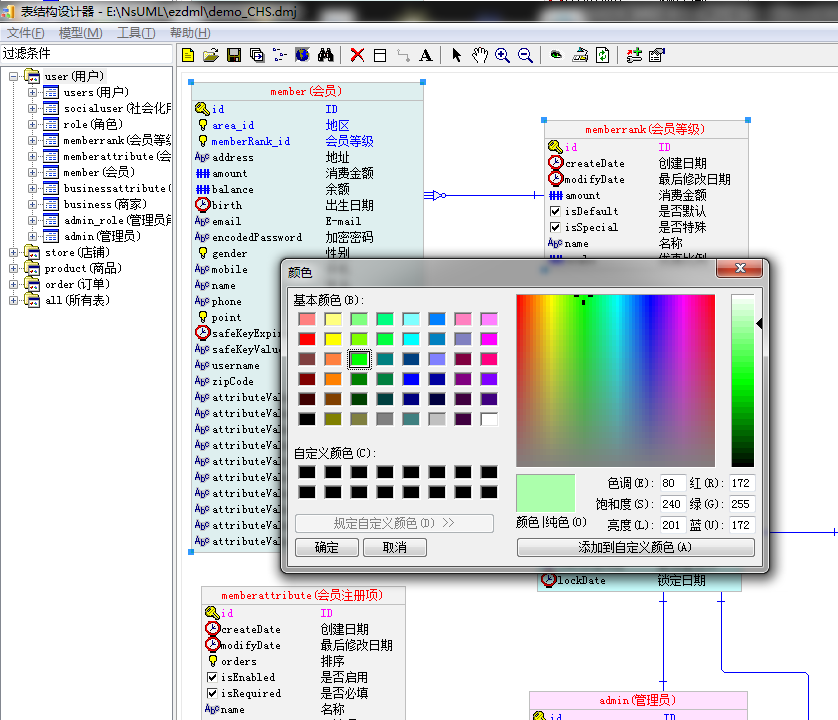

选择一个或多个表，鼠标右键弹出菜单，执行“设置实体颜色”命令：

建议选择一个相对浅一点的颜色：

效果：

三十、如何快速查找表或字段？

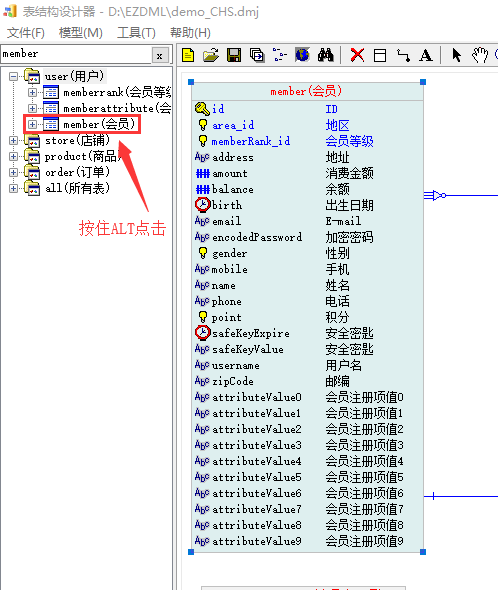

在左上角查找框中输入表名或字段名，找到对应表后，按住ALT键用鼠标点它，就能快速跳到对应的图形上。

三十一、那个CTRL+F查找对象又有什么用？

没什么用，之前是用它来查找对象，有快速查找功能之后，基本上就废了。

不过这功能写得不错，自我感觉良好，能查找注释，多线程，支持模糊查找，空格分隔关键词，花了我不少时间，总之就是用了高精尖的技术做了一个没用的东西，舍不得删，就留着了。

三十二、连不上ORACLE怎么办？

一般来说，连不上最大的可能就是ORACLE客户端（oci.dll及相关文件）的版本不对。EZDML需要32位的oci.dll及相应的支持文件，而目前大部分oracle安装程序都是64位，因此需要单独下载安装。两个办法：

A.下载32位windows的oracle client并安装（必须32位的，数据库自带的oci一般是64位的，所以不能直接用，要另行安装）；

B.下载32位windows的oracle instantclient，并按说明修改ezdml.INI指定OCIDLL路径。

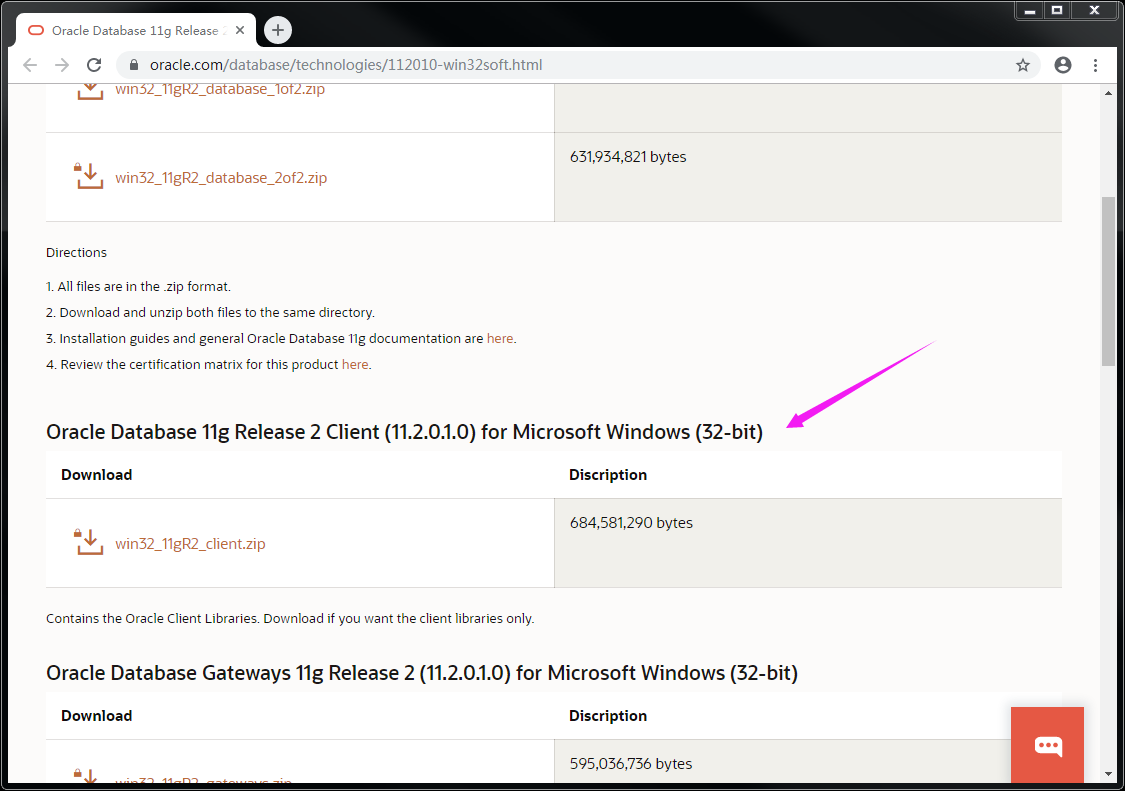

oracle client版本号要跟数据库服务匹配，比如11GR2的32位的oracle client是这个：

https://www.oracle.com/database/technologies/112010-win32soft.html

oracle client包含功能较全，所以比较大，一般有几百MB，需要安装、配置，相对麻烦。如果不想那么麻烦，可使用oracle instant client，绿色环保，一般只有几十MB。

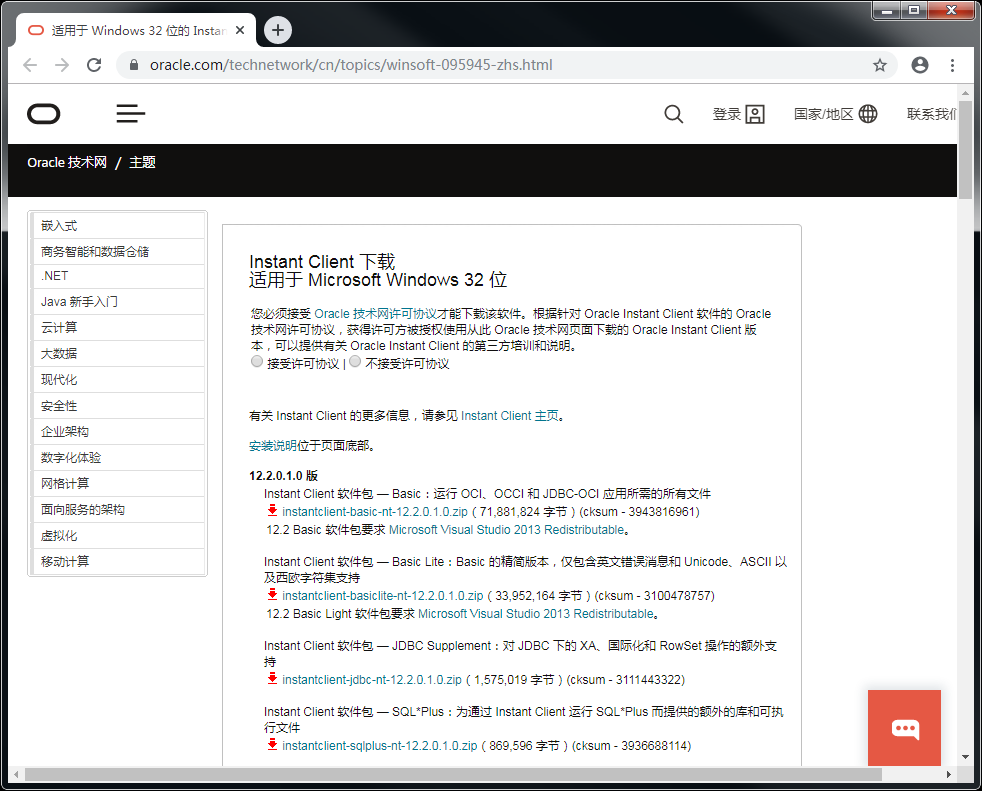

32位的instant client目前在这个位置可以找到：

https://www.oracle.com/technetwork/cn/topics/winsoft-095945-zhs.html

注意选择正确的版本号。

三十三、还是连不上数据库怎么办？或者其它类型的数据库连不上怎么办？

那个，内事不决问百度，外事不决。。。自己想办法。

我自己平时常用的是ORACLE，其它除了ODBC就是通过EZDML主目录那几个DLL访问的了。肯定都是试过的，但每个人的环境有区别，只能说在我机上测试通过了。

三十四、生成的SQL我有一点不喜欢，想小改一下，该怎么办？

编写PASCAL脚本接管全局事件，在生成表、字段SQL的地方，程序会将当前表、字段、数据库比对的信息、默认生成的SQL传给你，你可以为所欲为，之后再将新的结果返回即可。参见《EZDML脚本配置》。

三十五、如何将DML文件与旧版本比较？

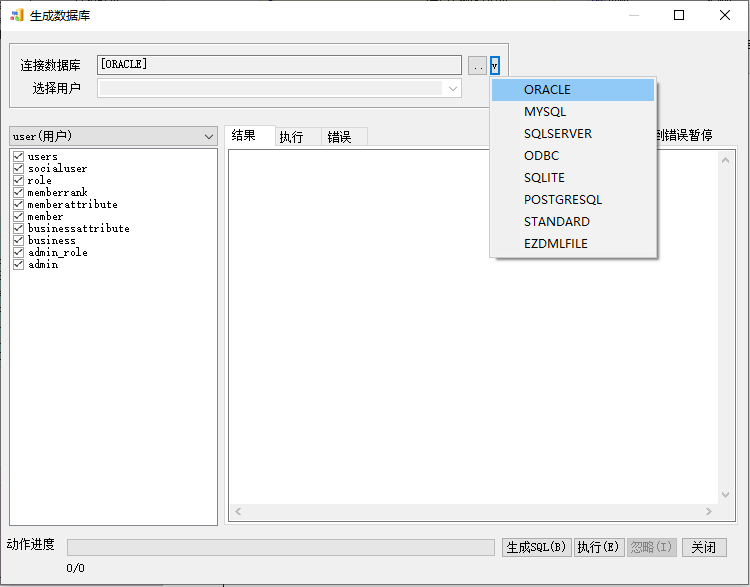

有时我们想比较一下新版本与旧版本模型之间的差异。正常情况下，我们是和数据库比较生成差异SQL。但是，EZDML也提供了与另一个DML文件比较的功能，就是在下图这个小箭头的下拉菜单里了：

先选择一个数据库类型，再选择最下面那个EZDMLFILE，选择要对比的文件，生成SQL，即可。

三十六、临时文件是干什么用的？

以前，EZDML保存的是XML格式，关闭时总要问是否要保存，另外打开XML文件速度也很慢（二进制的格式快，但显然不方便维护）；后来嫌烦，就直接在关闭时保存一个二进制临时文件到源文件旁边，下次打开时就直接加载这个临时文件，速度杠杠的，世界也清净了。再后来，觉得临时文件放在源文件旁边不太妥，就将它移到系统临时文件目录了，同时增加了定时保存功能，将保存历史记录也保存到了临时文件夹。所以，你可以在临时文件夹中找到历史文件和最近一次退出时的文件。

三十七、 EZDML有DMH、DMX、DMJ三种文件保存格式，用哪一种比较好？

推荐用DMJ格式，它其实是JSON文本，可用记事本打开来修改（注意是GBK编码）。

DMH是二进制格式，速度快但不好维护。

DMX是XML格式，以前没有JSON的时候用它。

三十八、如果想重新加载原始的文件，不想用临时文件要怎么操作？

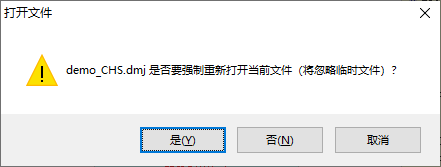

可以按ALT+1重新打开文件（文件菜单里有这个命令），第一次打开文件时是用临时文件的，而已经打开的情况下再次重新打开，程序就会提示是否要跳过临时文件了：

你也可以在INI配置中永久禁用临时文件，参见《EZDML配置文件说明》。

三十九、 EZDML有哪些配置文件？如何设置这些配置？

说来话长，参见官网《EZDML配置文件说明》。

四十、程序支持哪些命令行参数？

支持传一到两个文件名作为启动参数：

l 如果传一个参数，则参数可以是一个DML模型文件名（dmx、dmh或dmj）由程序直接打开，也可以是一个脚本文件名（js或pas）来加载并执行

l 如果传两个参数，则参数1应为一个DML模型文件名（dmx、dmh或dmj），参数二为脚本文件名（js或pas），程序将在打开参数一模型文件后再加载执行参数二的脚本

四十一、如何复制或导出模型图像？

选择要复制或导出的对象（不选择则默认全部），右键菜单中选择“复制图像”，可以将图像复制到剪贴板（默认为PNG图格式，如果需要WMF格式，可按住SHIFT键）；右键菜单选择“导出”，然后选择保存类型为BMP、JPG、PNG或WMF格式。

注：发现WINDOWS7/10自带画笔直接打开WMF文件是残缺的，不知出了什么问题，以前不是这样的；用我自己写的工具能打开；好消息是目前WORD仍支持粘贴WMF格式。

矢量图在放大时是有优势的，我们可以简单作个对比。

下面左边是直接复制图像（PNG格式）后粘贴，右图是粘贴后拉大：

1比1乍一看没什么，放大一下就露出马脚了。

下面左边是按住SHIFT键复制图像（WMF格式）后粘贴，右图是粘贴后拉大：

果然吧，没有对比就没有伤害。

四十二、导出WORD文档格式我不喜欢，能改不？

理论上是可以的，WORD、HTML、MHT都可以改，实际上行不行还得看情况。WORD文档其实是MHT（MIME）格式，是由脚本生成的。

Templates目录下有下export_doc_html.ps_的脚本文件，它可以生成HTML和MHT两种格式，导出WORD是用了其中的MHT格式。你只要看懂了它，基本上就可以随意改了。也不难看懂的，信我没错，除了<% %>里的脚本，剩下的全是HTML。原始代码是我新建一个WORD文档后另存HTML搞出来的。

四十三、导出的EXCEL格式我也想改，要怎么弄？

改不了，这个是硬核编程出来的。要不你考虑下改HTML输出TABLE吧？或者自己写一个自定义工具脚本，流程我都帮你想好了，用脚本把模型输出到JSON文件里（allModels.saveToFile(application.exeName+'.tmp.dmj')，一句代码的事），再调一个你自己写的EXE程序读这个JSON，剩下的事你自己看着办了。

四十四、如何配置外部工具？

往那个自定义工具目录塞文件、塞程序、塞脚本就是了，参见《EZDML配置文件说明》。

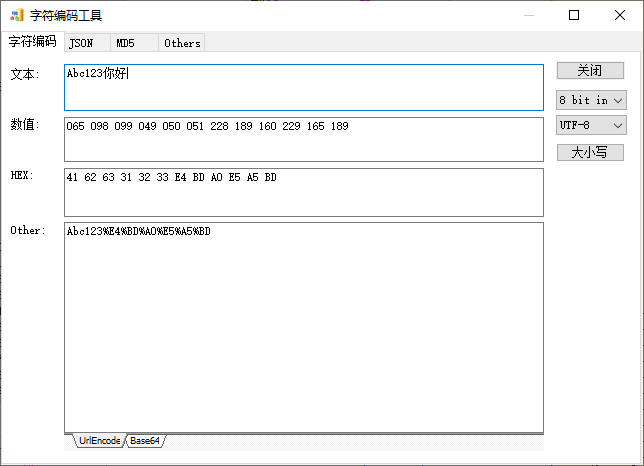

四十五、字符编码工具是做啥用的？

是我自己常用的一些编码转换工具，包含几种编码的相互转换、JSON的格式化、MD5计算、随机数生成等功能。本来是独立的小程序，因为要用的时候不好找，而EZDML是经常用的，干脆就绑一块了。

四十六、 EZDML能导入其它工具（如PowerDesigner）的文件吗？

不能，目前唯一能做的是导入现有数据库表结构。当然，有脚本工具在，理论上你可以写脚本导入任何东西。就像某人曾经说的，给客户一个PL/SQL dev就行了，想干啥都可以自己到数据库里去弄，还要啥自行车呢。

EZDML只是个小工具，完全无法与其它大型工具相提并论。如果你用其它工具用得很好，没必要使用本工具；如果你的项目已经用开了一种工具，奉劝你不要随便冒险作出改变（除非你们项目组所有成员本来早就已经看它不顺眼了）；如果你觉得其它工具不太好用，或者还没有固定使用哪种工具，或者有一些功能是你正需要的，可以试试EZDML。

还是要补上那句话，使用EZDML出现任何后果本人均不负责。

四十七、 EZDML收费吗？需要捐助吗？

EZDML是免费的。使用本软件导致任何后果作者均不负责。

暂时也不需要捐助。感谢支持！

四十八、 EZDML是用什么开发的？

最开始是Delphi，现在是Lazarus，开发语言是Pascal。

四十九、 EZDML会开源吗？会有MAC版吗？

暂时不会开源，MAC和linux版已经发布欢迎使用。

五十、还有其它的问题怎么办？

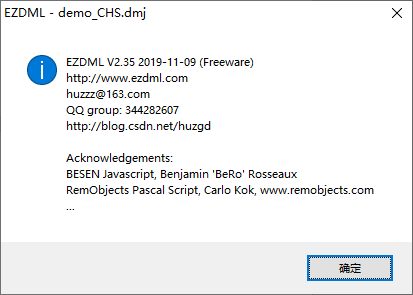

About里有联系方式：

你可能猜到了，这是个标准的MessageBox，在这个界面按CTRL+C，再到文本框里CTRL+V，就能把内容拷出来：

---------------------------

表结构设计器 - demo_CHS.dmj

---------------------------

EZDML V2.35 2019-11-09 (Freeware)

http://www.ezdml.com

huzzz@163.com

QQ group: 344282607

http://blog.csdn.net/huzgd

Acknowledgements:

BESEN Javascript, Benjamin 'BeRo' Rosseaux

RemObjects Pascal Script, Carlo Kok, www.remobjects.com

...

---------------------------

确定

---------------------------

Q群仅用于交流问题，平时没什么问题时是比较安静的，入群没有欢迎仪式，不需要打招呼和自我介绍，想出群也不用客气走就是了，发广告或不合适的主题的话很可能被禁言或踢出。

还有个CSDN博客（http://blog.csdn.net/huzgd），由于之前CSDN非得要关注微信公众号发消息才允许登录（认证了手机都登录不了），我懒得关注他们的微信，所以有段时间没更新那个博客了。本来想抽点时间自己在网站上建个博客的，这两天又试了下，CSDN又可以登录了，那还是用CSDN吧。

邮件不常看，未及时回复时请谅解。

作者只是一个普通俗人，有时忙有时心情不好，有时可能有些问题不喜欢或不愿意或其它原因解决不了的，也请见谅。

未完待续~后续有其他典型问题的话会陆续更新此文档。
