EZDML模型文件通过数据库共享

发表于 更新于 分类于 ，

概述

EZDML新版（3.45起）支持将模型文件保存到数据库，只要能访问数据库就可以随时加载模型，并且能在保存更改后实时通知其他用户更新，实现模型文件的共享和简单协作。

EZDML会在数据库中创建一个表来保存文件，这个表会在首次保存数据库文件时提示用户创建。

EZDML在保存数据库文件时，会保留历史文件记录，可以随时加载历史文件，实现一定的版本管理功能。

EZDML允许对数据库文件进行简单的锁定/解锁操作，方便多个用户之间协作，避免同时修改产生冲突（3.58版起支持）。

下面我们从头开始一步一步说明如何使用数据库文件功能。

连接数据库

打开自带demo文件（D:\EZDML\demo_ch.dmj），执行菜单命令“文件|保存到数据库”（或按住SHIFT键点工具栏上的保存按钮）：

弹出保存数据库文件的窗口，并提示用户登录数据库：

连接成功后选择用户，输入文件名，点“确定”保存。

创建表结构

EZDML需要在数据库创建一个表也保存文件。第一次保存时，会提示用户创建表结构：

点“确定”后，弹出生成表结构的界面，连接数据库，指定用户名，生成SQL：

可以看到，需要创建ezdml_meta_file这一个表，大家也可以自己创建，其描述字内容为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
ezdml_meta_file(EZDML文件)
---------------------------------------------------
fileGuid(唯一标识)               PKString(127)
historyGuid(历史文件标识)        String(127)  //同一个文件的历史记录有相同的historyGuid
fileName(文件名)                 String(127)
fileHash(文件哈希值)             String(127)  //通过此值判断文件内容没有变化，无变化时不需要写入
fileSize(文件大小)               Integer
fileBlob(文件内容)               Blob
fileMemo(文件备注)               String(2000)
createDate(创建时间)             Date
creatorName(创建人)              String(127)
modifyDate(修改时间)             Date
modifierName(修改人)             String(127)
deleteDate(删除时间)             Date
deleterName(删除人)              String(127)
fileStatus(文件状态)             Enum         //0正常 1历史 -1删除
fileVersion(文件版本号)          Integer      //从一开始，每修改一次加一
dbver_001(数据库版本号)          Integer

执行生成，完成创建，注意要选择用户模式名（这里为eztest），不然会创建到默认用户模式下：

然后可以关闭生成窗口，回到保存界面。

保存到数据库

创建表结构后，再次保存，出现保存进度：

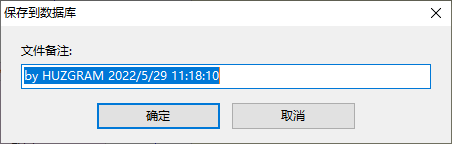

在提交到数据库前，会提示输入备注：

确定，保存成功后，会浮动提示：

保存到数据库后，模型文件名变为db://开头的URL格式：

保存时会计算文件的HASH值并进行比对，如果文件没有任何变化，意味着这一次保存很可能是没有必要的，会提示用户确认：

从数据库加载

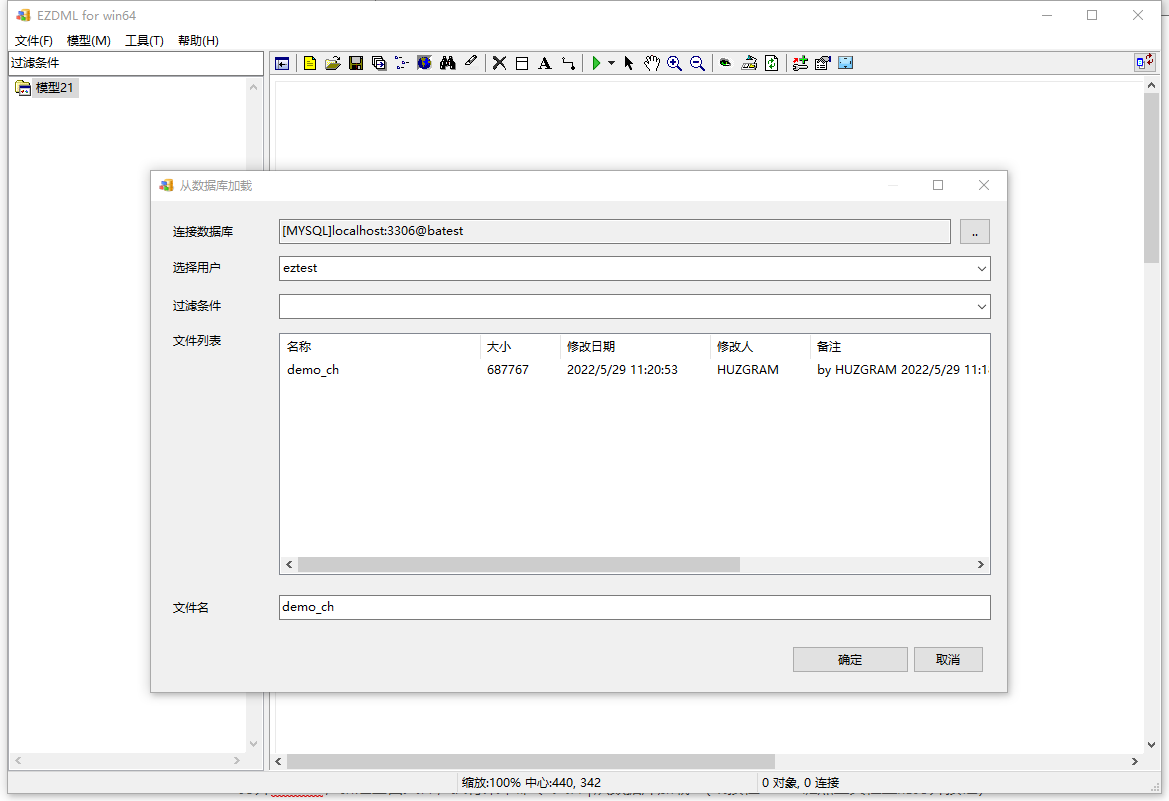

打开EZDML，新建空白文件，执行菜单命令“文件|从数据库加载”（或按住SHIFT键点工具栏上的打开按钮），弹出打开窗口：

选择文件，点击确定，加载数据库文件，结果如下图：

文件变更通知

对于数据库文件，EZDML新版（3.45起）会自动检测数据库文件的修改时间有无变化，有变化则通知用户更新。只要一个人修改保存了模型（或修改了文件备注），所有人都会及时得到相应通知：

关于数据库文件更新通知补充说明如下：

  1. 当前模型为数据库文件时，EZDML仍然会定时保存本地临时文件，一是加快打开速度，二是记录编辑版本历史防止意外损失；
  2. 会每隔10秒检查一次数据库文件有无更新；
  3. 关闭再重新打开时，也会检查数据库文件有无更新，有更新时会提示跳过本地缓存文件；
  4. 检查文件更新的前提是原数据库连接正常且文件存在，如果数据库连接断开，或连接发生变更（连到其它数据库了），或文件被其他人改名或删除，则会跳过检查；
  5. 检查到变更进行更新提示时，会将修改人和文件备注同时显示出来，因此修改保存文件者应尽量编写好合适的备注内容；
  6. 加载数据库更新内容时，会覆盖本地文件内容，如果本机文件和数据库文件同时发生了变更，产生了冲突，就要小心地进行备份和合并了；
  7. 从3.58版起，EZDML在检测到数据库连接断开时，会提示用户重连，并在主窗口标题上提示“已离线”。

修改文件备注

如果不想修改数据库文件内容，只想简单通知一下其它用户，可以直接修改文件备注。

在数据库文件的对话框里，选中文件右键弹出菜单里执行“修改备注”：

在弹出输入窗口中输入内容：

确定保存后，其他正在查看模型的用户会收到更新提示：

保存历史版本

对于数据库文件，EZDML在本地和数据库上都会保存历史版本。本地是定时缓存临时文件，跟普通文件是一样的了；我们重点看下数据库版本历史。

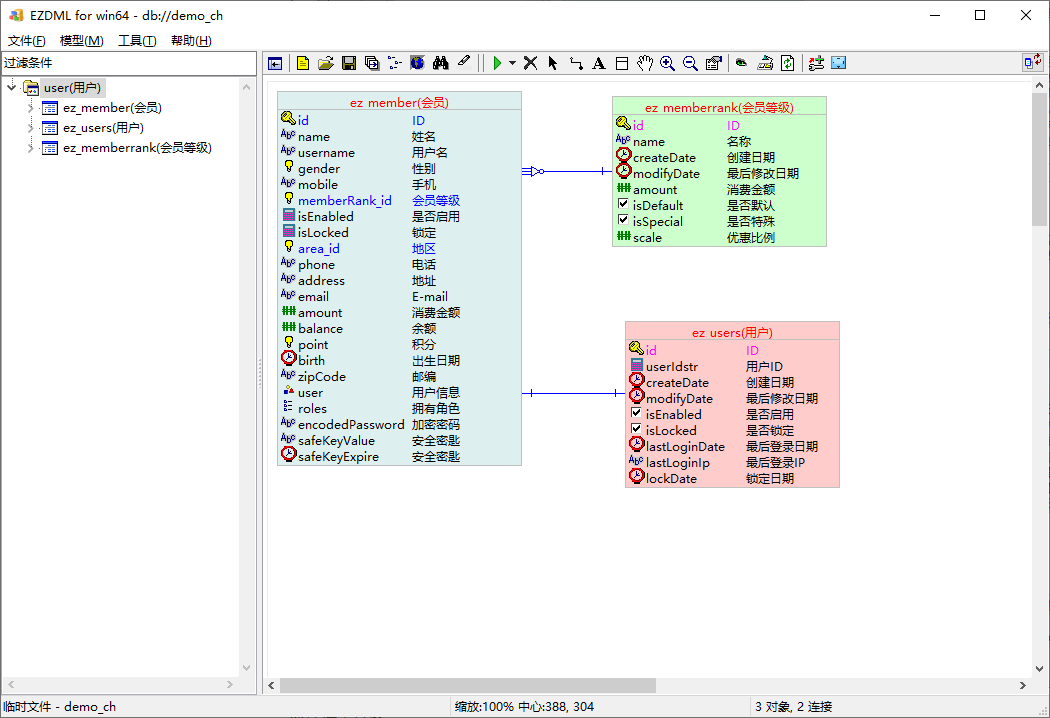

为方便演示，再次保存前我们改一下这个文件，将ez_area删除，ez_memberrank改成绿色，ez_users的颜色改成红色，ez_member后面的attributeValue字段删除，结果如下：

再次保存到数据库，系统会提示覆盖：

点确定，输入备注，即可保存新的数据库文件：

但旧的文件并不会直接删除，而是会保留为历史版本，下面我们再来查看下历史。

查看历史版本

再次执行从数据库加载，将文件列表向右翻到最右边，会发现有一个“版本”的列：

选中文件，点鼠标右键，在弹出菜单中选择“显示历史文件”：

这时会列表此文件的所有历史版本：

选择版本1，确定，就可以加载查看这一版本的文件内容了：

注意：数据库历史版本文件不会缓存，会当成临时文件处理，退出时会提示保存为正式文件。

保存模型片段

当然，有时候我们不希望将整个模型共享，或者只想把改过的一点内容共享给其它人看，这时我们可以只保存模型片段。

我们打开刚才改过的数据库文件，删除其它模型图，只保留变化的内容：

然后将这一小点内容保存到数据库，实现有限的共享：

锁定与解锁

多个人同时修改模型时，数据库文件共享容易产生冲突。从3.58版起，EZDML数据库文件支持简单的锁定/解锁操作，方便多个用户之间协作，以避免这种同时修改产生的冲突。

可直接在数据库文件的右键菜单上执行锁定/解锁：

也可以在打开/保存数据库文件的同时进行锁定/解锁。比如，用户A在打开文件时进行锁定：

锁定时会提示输入备注：

点确定即可打开并锁定，这时其他正在使用此文件的如用户B将收到提示：

用户B执行打开或保存数据库文件，会看到此文件已被用户A锁定：

这时用户B进行锁定或保存操作都会报错，提示文件被其他用户锁定：

正常情况下应该找用户A协商解锁，当然我们也可以强制解锁：

强制解锁同样需要输入备注：

这时其他用户同样会收到变更提醒。

数据库文件的锁定功能只是用来简单地提醒其他人减少修改冲突。文件锁定后，EZDML并不限制模型的修改，其他用户仍然可以是编辑修改模型的，只是无法正常保存回数据库文件，因此还是会可能产生冲突的。但如果每个人都能规范的执行操作，要修改内容前都进行锁定或通知其他人解除锁定，就可以避免冲突的产生。

小结

通过将模型文件保存到数据库，我们可以实现简单的模型文件共享协作，以及简单的版本管理功能。当然它不能代替SVN或GIT，但对程序员或设计师之间共享一些模型是有帮助的。
