EZDML特色功能

上一篇说了常规功能（参见《EZDML常规功能》），这篇接着说特色功能。

特色功能就是我有别人没有的，或者一开始只较少人有（嗯，功能好用的话，迟早会被别人抄过去的，我也经常抄人家的）。下面开始表演。

物理+逻辑视图

就是同时显示物理名称和逻辑名称。

记得以前用其它建模工具时，我就很希望有这么个功能，因为我英文不好，非常需要同时看到中文。十几年前的建模工具几乎都是英文版，老外是不需要这功能的（因为他们英文好啊）。然后自己来写EZDML了，差不多就第一时间把这个功能加上了。

中英文直接对照，感觉好多了。

缩略图

按下F8切换到缩略图，表太多看不过来的时候，缩略图能让你神清气爽。

描述字建表

强烈推荐使用。新建表时，在描述字上输入以下内容：

TestTb 测试表
//这是个测试表
--------
ID PKInc
RID FK //关联到XX表
订单号 I(20)
标题 S(200)
数量 I
单价 F(10,2)
日期 D
Desc 描述
TpNa 类名 String:NCLOB
图标 BL
富文本 S(99999)
是否激活 BO
注释

就可以得到一个表对象：

修改表时也可以在描述字上做操作，如批量删除、批量移动、批量改注释。不过描述字不适合改字段名，因为EZDML需要按名称匹配字段，改字段名还是到表格那边去处理。

关于EZDML的字段类型可参考这里。

自动生成关系图

这个是新鲜出炉的功能。很久以来我都有想如何在EZDML里展现一个表的引用关系，因为关联关系是数据建模中极其重要的一环，后来终于想到，可以在表属性里加一个小关系图，把跟这个表相关的所有对象放一起做个小模型图：

这个模型图以当前表为核心呈星形展开，仍然是能做各种操作的，拖动、平移、缩放、选择、复制、导出等。比如模型图默认是缩略图，按F8或点工具栏按钮可切换成全图：

双击模型图的对象，可以弹出其属性：

然后里面的关系图可以继续双击查看。嗯，你可以一直这样玩下去。

查看表数据

查看表属性时，可同时查看表数据，以便维护比对和加深对数据设计的理解。

表数据页默认是隐藏了，需要右键打开或在设置中开启。比如area这个表：

切到“数据”页，可快速预览前25行（前提是已经连上数据库）：

从v3.36版起，查询数据时，可以查询当前记录对应的关联表数据，EZDML会根据关联关系自动生成过滤条件：

点击后会打开一个新窗口，可以看到过滤条件已经拼好了：

然后重点来了，这个窗口里仍然可以右键查询关联记录：

理论上就可以一直玩下去了。

界面原型

EZDML能快速生成列表和表单界面的原型，供开发设计参考。

界面页默认也是隐藏了，需要右键打开或在设置中开启。比如还是area这个表，切到PC电脑界面是这样的：

这个是平板界面：

手机版：

双击可转到查看表单：

点修改进入编辑表单：

界面配置面板中提供了常用的界面属性设置，可多选并进行批量设置：

一些界面控件的展示：

数据生成

提供大量常用的示例数据生成功能：

方便演示和测试：

可设置或添加自己的测试数据集。

文件比对

在生成数据库时，如果不连接真实的数据库，可以在下拉菜单中选择一种数据库类型：

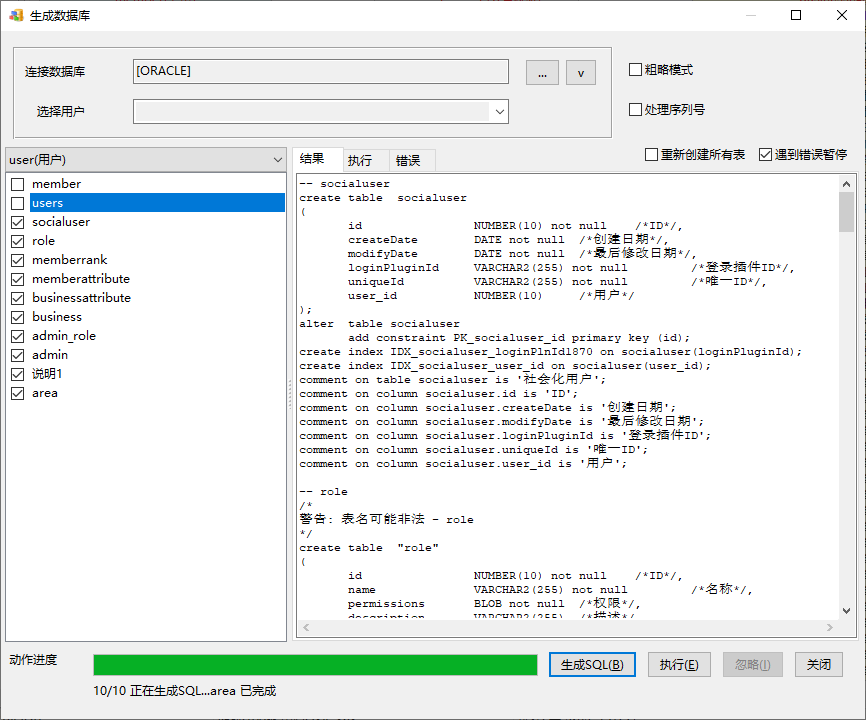

这时生成的是创建数据库的脚本：

如果我们选择最后一项EZDMLFILE：

则会提示用户选择打开一个EZDML模型文件进行对比：

这时再生成SQL，就是两个模型文件对比生成的结果了：

导入pdm

PowerDesigner是数据建模的老大哥了，我相信PD的老用户没什么意外的话一般是不会转用EZDML的。不过可能存在EZDML用户接手PD项目的情况，从数据库逆向导入总是差点意思，因此EZDML还是提供了导入pdm的功能。

需要注意的是，EZDML不像PD一样提供多级分类，因此所有模型图导入后都会放在根目录：

大小写转换

可选择一个或多个表进行大小写、汉字转拼音、驼峰与下划线命名转换等处理：

比如这是驼峰转下划线的：

全部转大写的：

自定义词典

如果表是从数据库导进来的，可能是全大写或全小写的：

这时执行自动大小写，会尝试识别其中的英文单词并转为驼峰命名：

不过，我们发现IsDefault没识别出来，这是因为EZDML自带的词典中没有is和default这两个词。

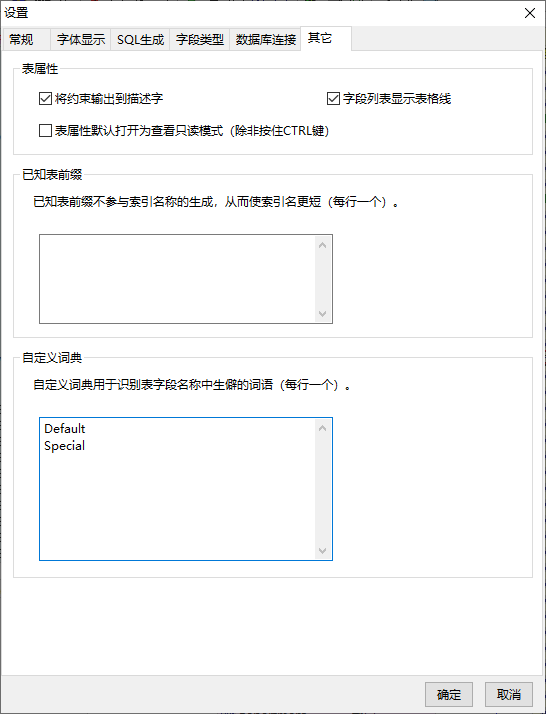

解决办法是在设置中添加自定义的词条，这里我们只需要把长的词加上：

再次执行自动大小写就可以顺利识别了：

自动布线

拖动关联表对象时，自动寻找合适的布线位置，布线时会尽量绕开表对象：

脚本引擎

EZDML是可简单可复杂。从这里开始的内容就有点复杂，有一些功能可以说是给我自己玩儿的。如果你不是程序员，只是简单地用来建模，可以不必往下看，或稍为了解下就行，不需要太深入。

EZDML支持JavaScript和PascalScript脚本引擎。

脚本是EZDML的一大特色。当然现在来看可能很多类似工具都有脚本了，甚至有些APP都用javascript开发了；但当年没那么流行的时候，我把脚本引擎加到EZDML里时还是小有激动的，感觉程序进入了另一个世界。

脚本引擎对非程序员不太友好，你也可以不用。但当你管理几十上百个表时，你多半会需要脚本的，比如你想要做以下事情时：

修改所有表名的前缀
给所有CT_开头的表添加UpdateTime时间字段
删除所有名称中包含XX的字段
把所有CreateDate字段的默认值修改为now
为所有CreatorId字段添加索引和备注
检查所有CreatorId是否跟用户信息有存在外键关联关系
…

所有这些，只要写上一点点脚本，遍历一下，稍为判断一下再读写一下，就能解决了。

如果你是程序员，你可能会想用EZDML来生成一些代码，那就可以用上脚本模板了：

这是上述代码生成的结果：

导出EXCEL和WORD文档

先在模型图上选择要导出的对象（不选则默认全部），然后执行主菜单“模型|导出”，可选择导出各种类型：

要注意一点是，导出EXCEL时，字段类型是跟模型图视图有关的，模型图上显示逻辑类型时导出EXCEL字段是逻辑类型（如String）；模型图显示物理类型时，导出EXCEL的是物理类型（如varchar）。

导出文档的功能大家都有，不过EZDML的特点是导出文档基本上都是用脚本完成的，如有需要可自行修改Templates目录下的各种导出脚本模板。

如果只是需要图像，可以在模型图上右键菜单“复制图像”然后再到需要的地方粘贴，比如下面这图就是复制粘贴的：

生成接口文档

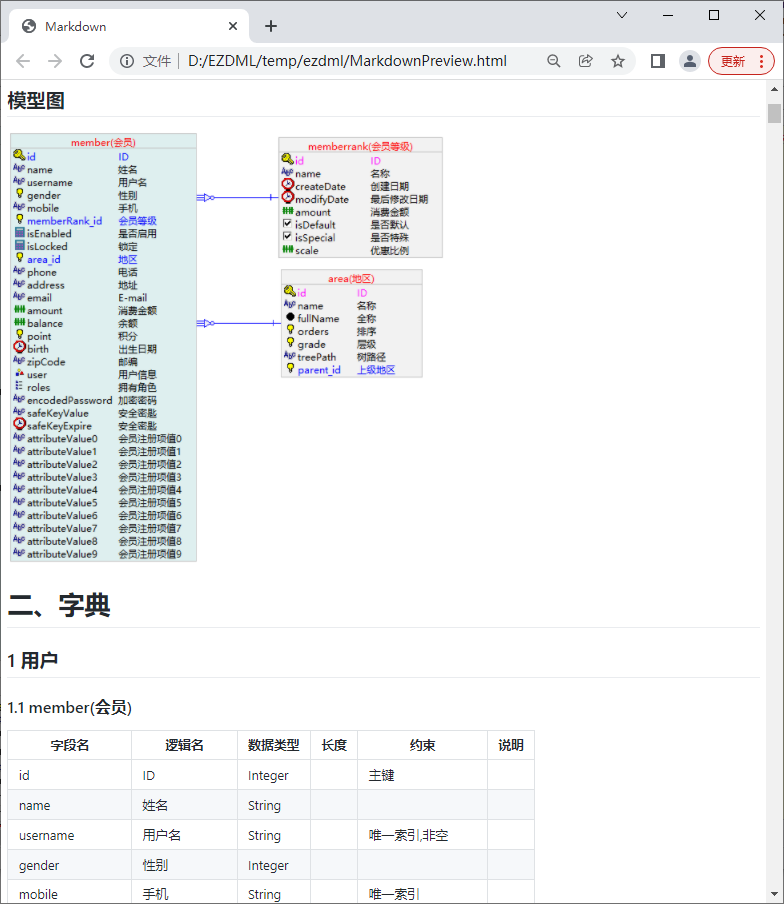

上面操作导出时，如果选择Markdown，则会生成Markdown类型的接口文档，大概预览结果如下图：

接口说明：

JSON格式结果：

生成代码

表属性切到生成页时，可生成各种代码模板。

生成页默认是隐藏的，需要右键打开或在设置中开启。这个是生成Markdown的：

生成Vue列表的：

生成Springboot JPA实体类的：

生成erupt实体类的：

都是脚本模板生成的，可以修改脚本，生成后拷出来用。

批量生成代码

上面说的是单个表生成。如果想同时生成多个表的，可执行主菜单“模型|生成代码”：

这里模板可以是一个脚本模板文件（需要在Templates/_dml_config.INI中配置），也可以是一个文件夹目录(Templates下的所有子目录都会列出来)。

以上图的layuiAdmin目录为例，这个是layui的一个后台管理模板，执行生成：

完成后会启动一个小HTTP服务：

并打开浏览器，显示layuiAdmin界面：

这个模板同时生成了layui、百度Amis、VueElement、Markdown的内容，有兴趣的可以自己试试：

VueElemeAdmin、SpringJpaSwagger和Erupt模板也是生成整个工程的，生成后可以编译运行，详见相关的博客文章，这里不展开了：

批量生成测试数据Insert语句

EZDML 3.36版起支持生成测试数据的insert语句：

自定义生成sql

EZDML默认会为不同的数据库生成不同的SQL，如果对默认生成的SQL不满意，可以编写脚本接管全局事件，这个功能在主菜单“工具|编辑全局事件脚本”里：

这个脚本目前只支持PASCAL。里面几个方法会在生成SQL时触发调用，脚本注释已经明确说明每个方法的作用，需要时也可以一试。

如果只是对字段类型不满意，可以在设置里配置字段类型替换，EZDML会对字段类型进行查找替换：

自定义属性面板

EZDML可以在表和字段属性中嵌入一个用户自定义界面，这个界面其实是一个脚本模板。首先要在设置中开启自定义属性页：

然后就会在属性页中出现自定义界面：

这页面其实是一段脚本生成的，通过[SettingsPanel]配置界面，再用脚本把界面的内容写到表或字段的customConfigs属性中：

先写到这，其它以后想到再补。
